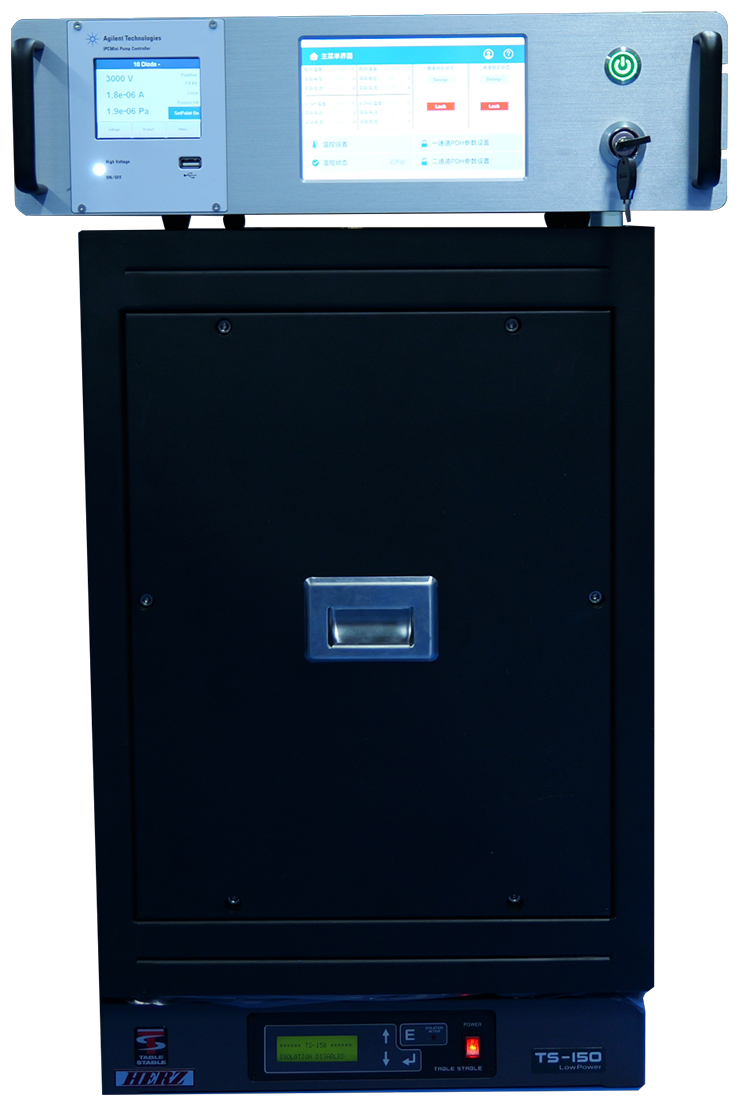

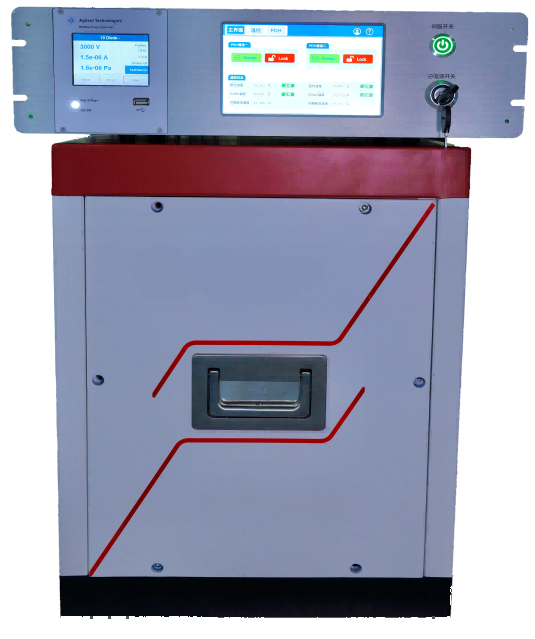

SPL-USL - сверхстабильные лазеры с шириной линии герцового диапазона

  • Длина волны: 509, 578, 1542, 1762 нм.
  • Ширина спектральной линии до 10 Гц.
  • Высокая стабильность.
  • Портативность.
  • Низкая чувствительность к вибрациям.
Производитель:  FEX-LASER

Cверхстабильные лазерные системы с шириной линии герцового диапазона, на основе высокодобротного резонатора Фабри-Перо и высокоэффективной системы частотной стабилизации по методу PDH. Стабильность таких систем приближается к пределу, обусловленному тепловым шумом резонатора Фабри-Перо.

В состав системы входят:

  • Резонатор Фабри-Перо.
  • Высокоточный делитель луча.
  • Вакуумная система.
  • Система температурного контроля.
  • Ионный насос.
  • Оптический тракт и схема PDH с частотной стабилизацией.
  • Контроль температуры в точке нулевого расширения, а также тестирование конечной ширины линии.

Параметр Значение Ед.измерения
Модель SPL-USL-0.5Hz SPL-USL-2Hz SPL-USL-5Hz SPL-USL-10Hz
Длина волны(1) 509, 578, 1542, 1762 нм

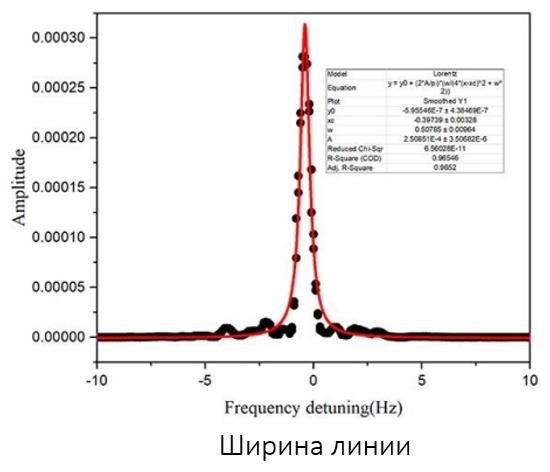

Ширина спектральной линии < 0,5 < 2 < 5 < 10 Гц

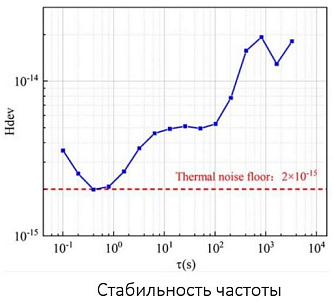

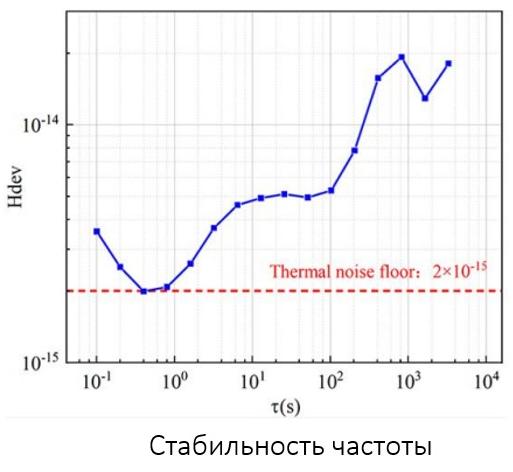

Стабильность < 1×10⁻¹⁵ < 3×10⁻¹⁵ < 5×10⁻¹⁵ < 1×10⁻¹⁴
Виброизоляция В комплекте Опционально
Длина резонатора 125 ± 3 50 ± 3 мм
Область свободной дисперсии, FSR 1,2 3 ГГц

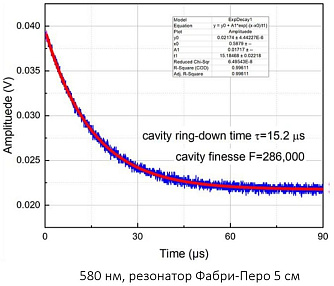

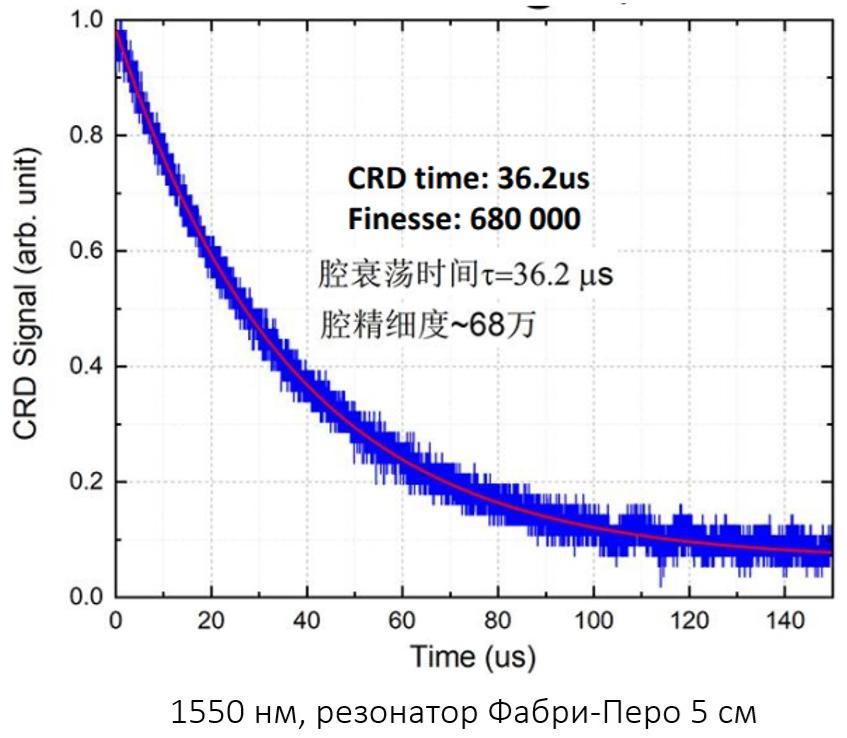

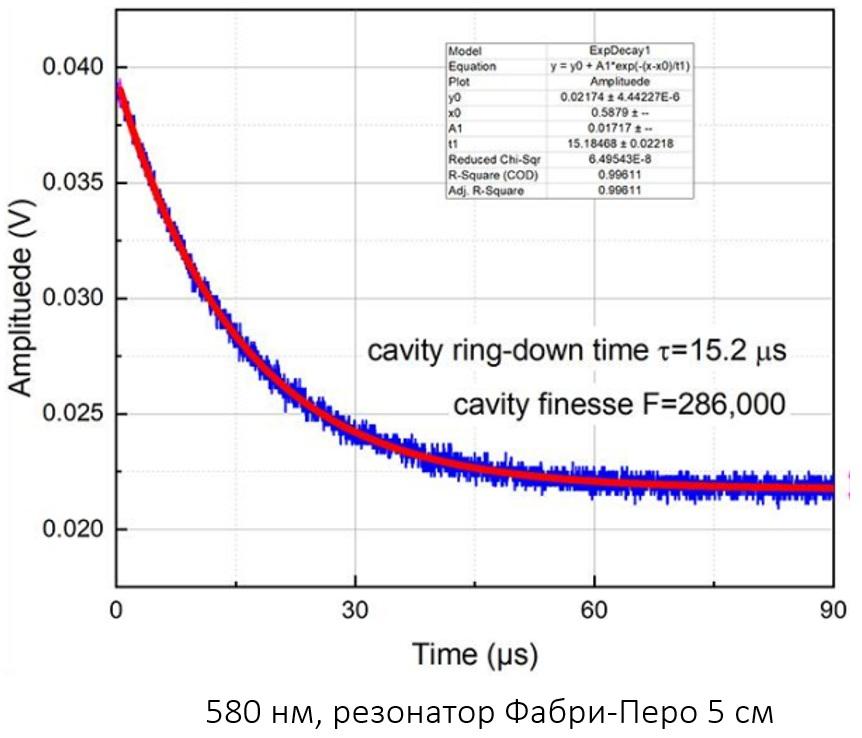

Добротность 1000, 10000, 200000

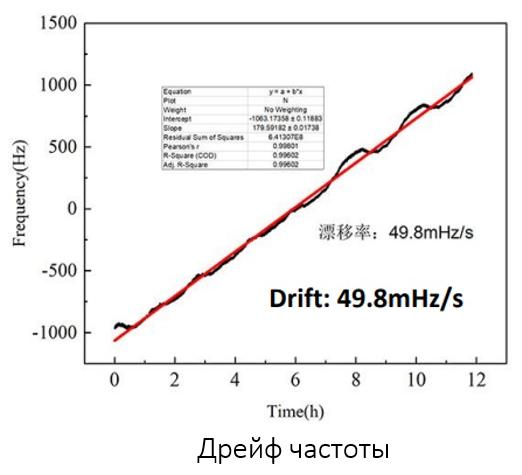

Дрейф < 150 мГц/с
Вакуум 1×10⁻⁷ мбар
Стабильность термоконтроля (rms в течение 3 ч) < 2 мК
Тип зеркал резонатора Фабри-Перо Материал: ULE (стекло с ультранизким тепловым расширением)
Конструкция: плоско-вогнутый резонатор
Радиус кривизны вогнутого зеркала: 500 / 1000 / 2000 мм (опционально)

Тепловая постоянная времени вакуумной камеры > 20 ч
Угол наклона вакуумных окон ~4 °
Условия эксплуатации и электропитание
Рабочая температура 20 ± 7 °C
Чувствительность к температуре окружающей среды < 3 мК/°C
Источник питания 100–240 В
(1) Другие значения центральной длины волны из диапазона 400-1800 нм возможны по запросу.

  • Оптические прецизионные измерения.
  • Квантовые вычисления.
  • Квантовые прецизионные измерения.
  • Оптические часы и стандарты.

Модель Описание
SPL-USL-0.5Hz Сверхстабильный лазер с шириной линии герцового диапазона. Длина волны: 509, 578, 1542, 1762 нм. Ширина спектральной линии до 0,5 Гц.
SPL-USL-2Hz Сверхстабильный лазер с шириной линии герцового диапазона. Длина волны: 509, 578, 1542, 1762 нм. Ширина спектральной линии до 2 Гц.
SPL-USL-5Hz Сверхстабильный лазер с шириной линии герцового диапазона. Длина волны: 509, 578, 1542, 1762 нм. Ширина спектральной линии до 5 Гц.
SPL-USL-10Hz Сверхстабильный лазер с шириной линии герцового диапазона. Длина волны: 509, 578, 1542, 1762 нм. Ширина спектральной линии до 10 Гц.
