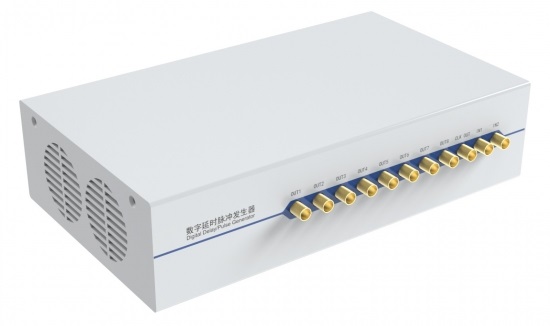

SSP-ASG - цифровые генераторы задержек/импульсов
SSP-ASG - серия высокоскоростных цифровых генераторов задержек/импульсов с высоким временным разрешением.
- Временное разрешение 52 пс - 4 нс.
- Встроенный контроллер синхронизации.
- Настраиваемый тактовый входной сигнал.
Цифровые генераторы серии SSP-ASG способны генерировать сложные последовательности импульсов с разрешением 1 нс, обеспечивая при этом низкий уровень джиттера и высокую точность. Устройства оснащены большим количеством выходных интерфейсов, что гарантирует гибкость и удобство использования. Генераторы SSP-ASG отлично подходят для многих применений и широко используются в микромагнитном резонансе (ЯМР, ЭПР, ОДМР), квантовых вычислениях, ультразвуковых радарах, системах медицинской визуализации и других областях. В комплекте поставляется SDK с поддержкой C++ , Python и LabVIEW.
Особенности:- Разрешение задержки 52 пс.
- Задержка между каналами 250 пс.
- Настраиваемый тактовый входной сигнал.
- Время задержки срабатывания на выходе менее 1 нс.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
|
Модуль выходного сигнала |
|||||
| Количество каналов | 8 | - | |||
|
Уровень выходного сигнала |
3,3 (±1%) @50Ω | В | |||
|
Время нарастания |
≤600 (20% - 80%) |
пс | |||
|
Время спада |
≤600 (20% - 80%) |
пс | |||
|
Временное разрешение |
1/4 | нс | |||
|
Ширина импульса |
1 - 232-1 | нс | |||
|
Диапазон задержки |
0 - 232-1 |
нс | |||
| Разрешение задержки | 52 | пс | |||
| Среднеквадратичный джиттер | ≤35 | пс | |||
| Вход тактового сигнала | |||||
| Количество каналов | 1 | - | |||
| Уровень входного сигнала | 0 - 3,5 | В | |||
|
Сопротивление источника |
50 |
Ом | |||
| Выход тактового сигнала | |||||
| Количество каналов | 1 | - | |||
| Уровень выходного сигнала | 1,5 @50Ω | В | |||
|
Сопротивление |
50 |
Ом | |||
| Модуль триггера | |||||
| Количество каналов | 1 | - | |||
| Уровень выходного сигнала | 1 - 5 | В | |||
|
Сопротивление |
50 |
Ом | |||
|
Модуль счетчика |
|||||
| Количество каналов | 1 | - | |||
| Пороговое напряжение | 1 - 5 | В | |||
|
Максимальная частота дискретизации |
125 |
МГц | |||
| Минимальная длительность получаемого импульса |
1 |
нс | |||
| Сопротивление источника |
50 |
Ом | |||
|
Типичные параметры |
|||||
| Модель |
SSP-ASG-8005 |
SSP-ASG-8100 |
SSP-ASG-8200 |
SSP-ASG-8400 |
- |
| Временное разрешение | 0,52 | 1 |
2 |
3 |
нс |
|
Динамический диапазон одиночного импульса |
7,5 нс - 2,6 с |
1,0 нс - 1,6 с |
2,0 нс - 1,6 с |
4,0 нс - 1,6 с |
- |
| Общие параметры |
|
|
|||
| Интерфейс |
USB |
- | |||
| Размеры |
214,0×124,5×53,0 |
мм | |||
- Квантовая оптика.
- Квантовые вычисления.
- Лазерная спектроскопия.
- Радиолокационные системы.
SSP-ASG - цифровые генераторы задержек/импульсов 3690.96(Kб)
