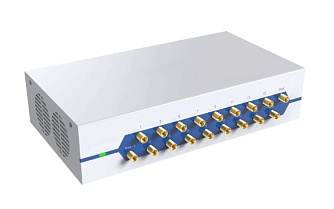

TDC-SSP - время-цифровой преобразователь
TDC-SSP - компактное высокоточное устройство для измерения времени с 16 каналами сбора данных, разрешением 10 пс и поддержкой режима метки времени.
- Временное разрешение: 10 пс.
- Точность измерения: 10 пс.
- Одноканальная скорость счета насыщения: 100 Мсчет/с.
- Мертвое время: <12 нс.
- Джиттер: <10 пс.
TDC-SSP - это компактный и высокоточный прибор для измерения времени с 16 каналами сбора данных и временным разрешением 10 пс. Устройство поддерживает режим временной метки и записывает информацию о времени полученного сигнала в режиме реального времени. Продукт имеет простой в управлении графический интерфейс и в комплекте предоставляется SDK на C++, Python и LabVIEW для вторичной разработки пользователями. TDC-SSP может широко применяться в научных исследованиях, таких как статистическое распределение лазерного пост-импульса, квантовая оптика, оптическое обнаружение и лидар.
- Временное разрешение: 10 пс.
- Точность измерения: 10 пс.
- Одноканальная скорость счета насыщения: 100 Мсчет/с.
- Мертвое время: < 12 нс.
- Джиттер: < 10 пс.
- Поддержка режима временной метки.
- Поддержка функции счета совпадений.
Интерфейс программного обеспечения
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Временное разрешение
|
10
|
пс |
|
Мертвое время
|
< 12 | нс |
|
Джиттер
|
< 10 | пс |
|
Динамический диапазон
|
4 пс -16 мс (при 10 пс) | - |
| Одноканальная скорость счета насыщения | 100 (непараллельно) | Мсчет/с |
|
Время сбора данных
|
1 мс – 100 ч | - |
Вход тактового сигнала
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Количество каналов |
1
|
- |
| Тип интерфейса |
SMA
|
- |
|
Входное сопротивление |
50 | Ом |
|
Входное напряжение |
0,3 – 5 | В |
|
Тип подключения |
Переменный ток (AC) |
- |
| Тактовая частота | 10/100 | МГц |
Выход тактового сигнала
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Количество каналов | 1 | - |
| Тип интерфейса | SMA | - |
|
Выходное сопротивление |
50 |
Ом |
|
Выходное напряжение |
1,4 |
Vpp |
|
Тип подключения |
Переменный ток (AC) |
- |
|
Тактовая частота |
10/100 |
МГц |
Характеристики канала
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Количество каналов |
1+16 | - |
|
Тип интерфейса |
SMA |
- |
|
Входное сопротивление |
50 | Ом |
|
Входное напряжение |
-5 – +5 | В |
| Пороговое напряжение | 1 | мВ |
| Метод срабатывания |
Пороговое срабатывание (вверх/вниз) |
- |
Канал маркировки
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Количество каналов | 1 | - |
|
Тип интерфейса |
SMA |
- |
|
Входное сопротивление |
50 | Ом |
|
Входное напряжение |
-5 – +5 | В |
| Пороговое напряжение | 1 | мВ |
Подключение и другое
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Связь |
LAN, 1 Гбит/с |
- |
| Источник питания |
12 В, 3 А (DC) |
- |
| Размер |
224х124,5х53 |
мм |
- Квантовая оптика и квантовая связь.
- Оптическое когерентное обнаружение.
- Обнаружение пост-импульса лазера.
- Однофотонный подсчет.
- Измерение времени жизни флуоресценции и флуоресцентной спектроскопии.
- Лидар.
