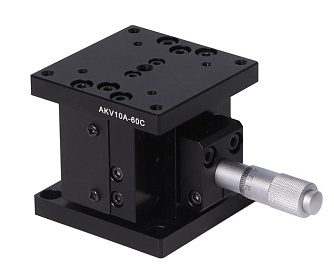

AKV - вертикальные трансляторы

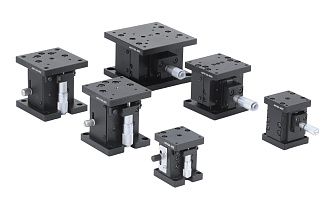

Вертикальные трансляторы серии AKV отличаются плавным ходом, высокими чувствительностью и точностью.
- Диапазон перемещения от 6 до 13 мм.
- Нагрузка до 3 кг.
- Чувствительность 2 мкм.
- Размер столика от 40 х 40 до 90 х 90 мм.
- Изготовлены из алюминиевого сплава.
Производитель: EV
В серии AKV представлены высокоточные вертикальные трансляторы с прямой подъемной конструкцией. Данная серия трансляторов управляется микрометром и оснащена линейным подшипником скольжения, обеспечивающим высокую точность передвижения при подъеме и опускании столика. Монтажные отверстия на столике подходят для различных применений, а стандартные фиксированные отверстия ниже удобны для соединения с другими столиками и формирования многомерной системы. Поскольку поверхность обработана анодным оксидированием, транслятор подходит для темной среды.
Особенности:
- Управление с помощью микрометра, высокая чувствительность.
- Линейный подшипник скольжения, плавный ход.
- Черное матовое покрытие, низкая отражательная способность.
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|

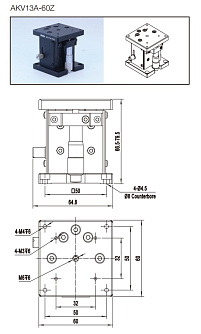

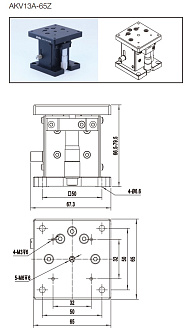

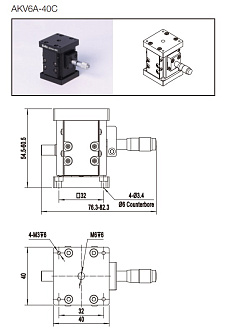

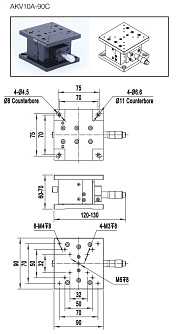

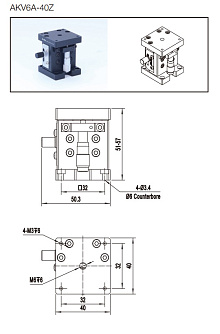

AKV6A-40Z | AKV6A-40C | AKV13A-60Z | AKV10A-60C | AKV13A-65Z | AKV10A-90C | |
|
Размер столика
|
40×40 | 40×40 | 60×60 | 60×60 | 65×65 | 90×90 | мм |
|
Диапазон перемещения
|
6 | 6 | 13 | 10 | 13 | 10 | мм |
|
Высота
|
51-57 | 54,5-60,5 | 66,5-79,5 | 55-65 | 66,5-79,5 | 60-70 | мм |
| Направляющий механизм | линейный подшипник скольжения | ||||||
| Подъёмный механизм | прямой | рычажный | прямой | рычажный | прямой | рычажный | |
| Тип актюатора | микрометр | ||||||
| Расположение микрометра | центр вертикаль | центр горизонталь | центр вертикаль | центр горизонталь | центр вертикаль | центр горизонталь | |
|
Материал корпуса, обработка поверхности |
черный анодированный алюминиевый сплав |
||||||
|
Вес
|
0,195 | 0,25 | 0,508 | 0,42 | 0,8 | 0,96 | кг |
|
Чувствительность
|
≤2 | мкм | |||||
| Мин. измерение микрометра | 0,01 | мм | |||||
|
Перемещение при одном
обороте микрометра |
0,5 | мкм | |||||
|
Нагрузка
|
≤2 | ≤3 | кг | ||||
|
Статичный параллелизм
|
≤100 | мкм | |||||
