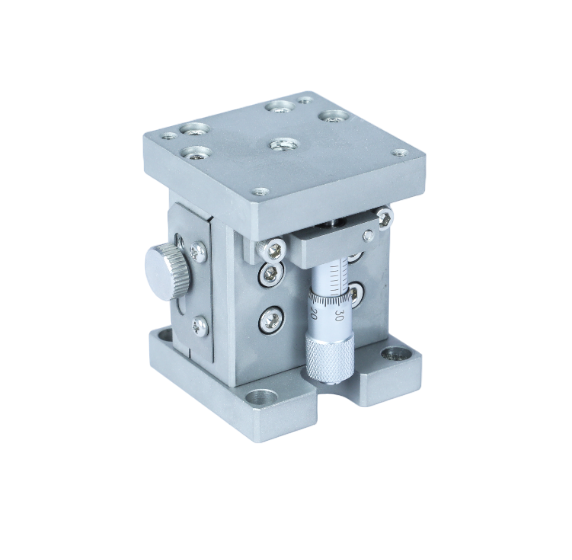

SKV - стальные вертикальные трансляторы с высокой стабильностью
Вертикальные трансляторы серии SKV отличаются плавным ходом, высокими чувствительностью и точностью.
- Диапазон перемещения от 6 до 13 мм.
- Нагрузка до 3 кг.
- Чувствительность 2 мкм.
- Размер столика от 40 х 40 до 65 х 65 мм.
- Изготовлены из нержавеющей стали.
Производитель: EV
В серии SKV представлены высокоточные вертикальные трансляторы с прямой подъемной конструкцией. Данная серия трансляторов управляется микрометром и оснащена линейным подшипником скольжения, обеспечивающим высокую точность передвижения при подъеме и опускании столика. Монтажные отверстия на столике подходят для различных применений, а стандартные фиксированные отверстия ниже удобны для соединения с другими столиками и формирования многомерной системы.
Особенности:
- Управление с помощью микрометра, высокая чувствительность.
- Линейный подшипник скольжения, плавный ход.
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|

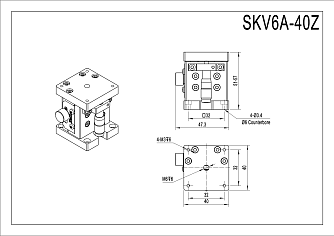

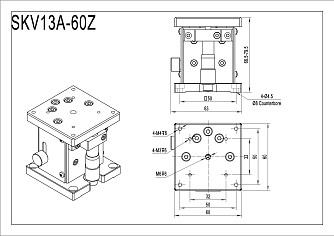

SKV6A-40Z | SKV13A-60Z |

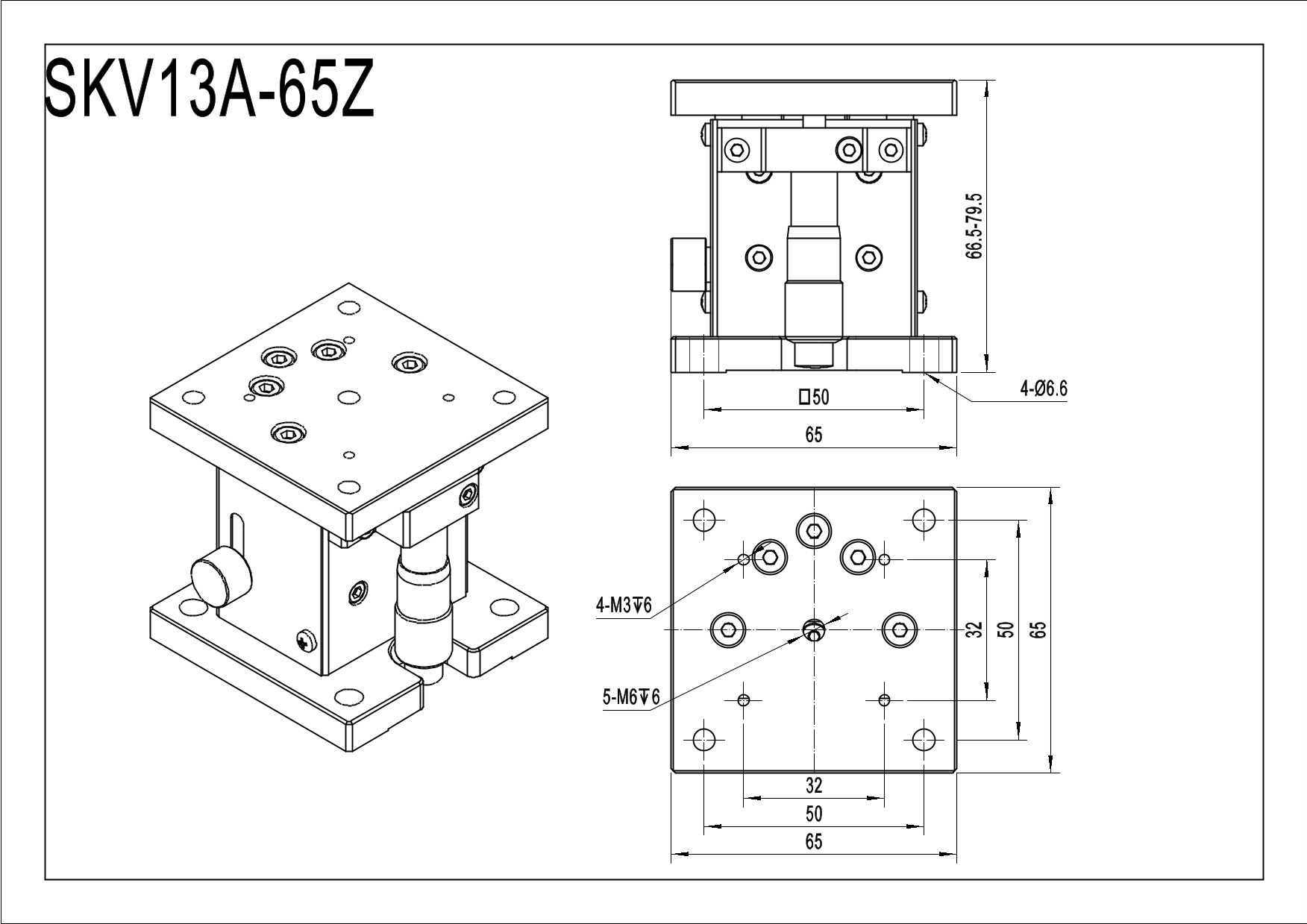

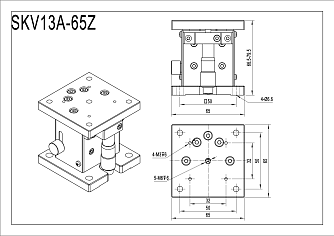

SKV13A-65Z |
||||
|
Размер столика
|
40×40 | 60×60 |
65×65 |
мм | |||
|
Диапазон перемещения
|
6 | 13 |
13 |
мм | |||
|
Высота
|
51-57 | 66,5-79,5 |
66,5-79,5 |
мм | |||
| Направляющий механизм | линейный подшипник скольжения | ||||||
| Подъёмный механизм | прямой | ||||||
| Тип актюатора | микрометр | ||||||
| Расположение микрометра | центр вертикаль | ||||||
|
Материал корпуса, обработка поверхности |
нержавеющая сталь, пескоструйная обработка |
||||||
|
Вес
|
0,43 | 1,12 | 1,18 | кг | |||
|
Чувствительность
|
≤2 | мкм | |||||
| Мин. измерение микрометра | 0,01 | мм | |||||
|
Перемещение при одном
обороте микрометра |
0,5 | мкм | |||||
|
Нагрузка
|
≤2 | ≤3 | ≤3 | кг | |||
|
Статичный параллелизм
|
≤100 | мкм | |||||
