WSP-C-1X - перестраиваемые оптические фильтры с регулируемой полосой пропускания
Серия перестраиваемых оптических фильтров, которые позволяют осуществлять одновременную и независимую настройку центральной длины волны и полосы пропускания в C-диапазоне WSP-C-1X.
- Диапазон длин волн: 1524 - 1573 нм.
- Полоса фильтрации: 8 ГГц - 6 ТГц.
- Точность настройки полосы: ±5 ГГц.
- Разрешение настройки полосы: 0,1 ГГЦ.
- Конфигурация: 1х1, 1х4, 1х9.
WSP-C-1X – серия прецизионных перестраиваемых оптических фильтров с регулируемой полосой для динамического управления формой спектра оптического сигнала в C-диапазоне. Прибор работает на базе технологии LCoS (жидкие кристаллы на кремнии), что позволяет удобно настраивать полосу пропускания, форму фильтра и уровень затухания для любой длины волны в диапазоне 1524 – 1573 нм.
Особенности:- Полностью программируемая форма спектра.
- Высокое разрешение настройки частоты (до 100 МГц).
- Динамическое выравнивание мощности каналов.
- Доступны конфигурации с разветвлением сигнала: 1x1, 1x4 и 1x9.
- Мультиплексирование / демультиплексирование.
- Компенсация дисперсии.
| Характеристика | Значение | Ед. Измерения | ||
|---|---|---|---|---|
|
Основные параметры |
|
|||
| Конфигурация каналов | 1x1 | 1x4 | 1x9 | - |
| Габариты |
320x250x116 |
мм | ||
| Интерфейс подключения | USB |
|
||
| Тип коннекторов | FC/APC | дБм | ||
| Мощность сигнала | ||||
| Максимальная входная оптическая мощность |
27 |
дБм | ||
| Оптическая мощность @ 50 ГГц канал | 13 | дБм | ||
| Управление фильтрацией |
|
|
||
| Рабочий диапазон длин волн |
1523,529 ~ 1572,681 |
нм |
||
| Рабочий диапазон частот | 190,625 ~ 196,775 | ТГц | ||

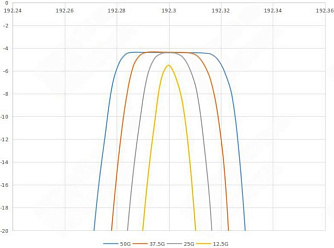

| Полоса фильтрации | от 8 ГГц до 6 ТГц |
|
||
| Форма фильтрации |
Произвольное затухание, Произвольная фаза |
|
||
| Диапазон управления фазой | 0~2 Pi |
|
||
| Точность настройки полосы | ± 5 (±40 пм) | ГГц | ||
| Разрешение настройки полосы | 0,1 (0,8 пм) | ГГц | ||
| Повторяемость настройки полосы |
± 2,5 (±20 пм) |
ГГц | ||
| Точность настройки частот | 0,1 (0,8 пм) | ГГц | ||
| Оптические потери |
|
|||
|
Вносимые потери |
≤ 5,5 (тип.: 4) | дБ | ||
| Равномерность вносимых потерь (по каналам) | ≤ 1,5 | дБ | ||
| Равномерность вносимых потерь (по каналам) | ≤ 2 | дБ | ||
| Пульсации вносимых потерь | ≤ 0,4 | дБ | ||
| Поляризационно-зависимые потери (PDL) | ≤ 0,41 | дБ | ||
| Диапазон затухания | 0 ~ 30 | дБ | ||
| Разрешение настройки затухания | 0,1 | дБ | ||
| Точность настройки затухания | ± 0,4 | дБ | ||
| ± 0,6 | ||||
| ± 1,5 | ||||
| Коэффициент экстинкции |
≥ 30 |
дБ | ||
| Изоляция портов | ≥ 30 | дБ | ||
| Обратные потери | ≥ 30 | дБ | ||
| Установочное время | ≤ 500 | мс | ||
| Условия эксплуатации |
|
|
||
| Рабочая температура | 5 ~ +55 | °C | ||
| Рабочая влажность | 10 - 90 | % | ||
| Электрические параметры |
|
|
||
| Потребляемая мощность | ≤ 50 | Вт | ||
| Требования к входному напряжению | AC 220В, 50 - 60Гц |
|
||
- Тест параметров передачи на 100 Гбит/с, 400 Гбит/с.
- Регулирование и настройка DWDM систем.
- Фильтрация каналов OFDM.
- Фильтрация ASE.
- Квантовая оптика.
