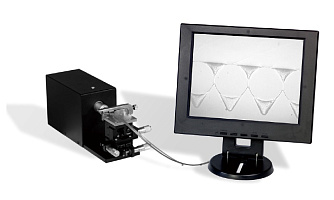

FA-1 - системы проверки торцевой поверхности массивов оптических волокон
FA-1 - системы проверки торцевой поверхности массивов оптических волокон.
- Различные типы держателей массивов волокна.
- Возможность анализа до 128-волоконных массивов.
- Увеличение 200X / 400X.
- Высокоточный XYZ позиционер.
Системы серии FA-1 представляют собой профессиональные инструменты для проверки торцевой поверхности массивов оптических волокон, которые позволяют проводить оценку качества поверхности. Системы могут обнаруживать такие дефекты, как повреждения, царапины, пятна и другие проблемы, а также проверять точность установки в паз, что может повлиять на качество соединения волокна с PLC. Системы проверки торцевой поверхности незаменимы при производстве и измерении оптоволоконных массивов, а также при монтаже соединений PLC.
Особенности:
- Удобство использования и высокая эффективность измерений.
- Высокое разрешение и превосходное качество изображений.
- Подходит для анализа волоконных массивов с количеством волокон от 4 до 128.
- Увеличение 200X или 400X.
- XYZ позиционер для регулирования положения массива волокон.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Увеличение |
200Х или 400Х |
|
| Формат изображения | PAL |
|
| Потребляемая мощность | 3 | Вт |
| Рабочая температура | -10 - +50 |
°C |
| Температура хранения | -20 - +60 |
°C |
| Волоконный массив | 128 | волокон |
| Угол массива | 0 / 6 / 8 / 42,5 |
° |
| Источник питания | 12 В, 3 А | - |
| Размер | 300х100х120 | мм |
| Вес | 1,8 | кг |
- Анализ торцов массивов оптических волокон (4, 6, 16, 32, 64 и 128 волокон).
- Измерение торцевых поверхностей PLC.
