MCH-16-500M - высокоскоростная многоканальная система счёта одиночных фотонов
MCH-16-500M – высокоскоростная многоканальная система счёта одиночных фотонов с временным разрешением 1 пс и поддержкой режимов гистограммы, временной метки (TTTR/ITTR) и совпадений.
- Временное разрешение: 1 пс.
- Пиковая скорость счёта: 500 Мсчет/с.
- Мёртвое время: 2 нс.
- RMS-джиттер: < 10 пс.
- Скорость передачи событий: до 280 Мсобытий/с.
MCH-16-500M – это высокоскоростная многоканальная система счёта одиночных фотонов с временным разрешением 1 пс. Прибор поддерживает до 16 каналов сбора данных (настраиваемое количество 4/8/16). Устройство обеспечивает пиковую скорость счёта 500 Мсчет/с и сверхмалое мёртвое время 2 нс. Благодаря оптоволоконному интерфейсу SFP+ (10 Гбит/с) система достигает скорости передачи событий до 280 Мсобытий/с, а интерфейс USB 3.0 обеспечивает передачу до 40 Мсобытий/с. Прибор поддерживает режимы гистограммы, временной метки (T2/T3/ITTR) и счёта совпадений. Продукт имеет простой в управлении графический интерфейс.
Особенности:
- Временное разрешение: 1 пс.
- Количество каналов: до 16 (настраиваемое 4/8/16).
- Пиковая скорость счёта: 500 Мсчет/с.
- Интерфейсы: USB 3.0 / SFP.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Количество каналов
|
4/8/16 (настраиваемое) |
|
|
Входное напряжение
|
–2 … +3 (порог регулируемый) | В |
|
Триггер
|
Нарастающий/спадающий фронт |
|
| Тип интерфейса входного маркера | LVTTL | |
| Тип интерфейса входного и выходного опорного сигнала | LVTTL | |
|
Минимальная длительность импульса
|
0,1 | нс |
|
RMS-джиттер
|
< 10 | пс |
|
Входное сопротивление
|
50 | Ом |
|
Пиковая скорость счёта
|
500 | Мсчет/с |
|
Мёртвое время
|
2 | нс |
|
Максимальная скорость передачи (USB 3.0)
|
40 | Мсобытий/с |
|
Максимальная скорость передачи (SFP+)
|
280 | Мсобытий/с |
|
Диапазон регулируемой задержки
|
–1000,0 … +1000,0 | нс |
|
Измерение длительности импульса
|
Опционально |
|
|
GPS-метка времени
|
Опционально |
|
|
Временное разрешение (гистограмма)
|
1/2/4/.../33 554 432 | пс |
|
Разрядность счётчика
|
2³² |
|
|
Максимальное число временных каналов
|
1 048 576 (настраиваемое) |
|
|
Максимальный диапазон гистограммы
|
1,04 мкс (при 1 пс) / 1,07 мс (при 1024 пс) / 35 с (при 33 554 432 пс) |
|
|
Режимы временной метки
|
T2/T3/ITTR |
|
|
Разрешение T2
|
1 | пс |
|
Разрешение T3
|
1/2/4/.../33 554 432 | пс |
|
Минимальный интервал интегрирования (ITTR)
|
1 | мкс |
|
Глубина буфера TTTR
|
32 | Гбит |
|
Максимальный диапазон T2
|
Без ограничений |
|
|
Максимальный диапазон T3
|
1,09 | с |
|
Максимальный диапазон ITTR
|
Без ограничений |
|
|
Интерфейс передачи данных
|
USB 3.0 / SFP+ (10 Гбит/с) |
|
|

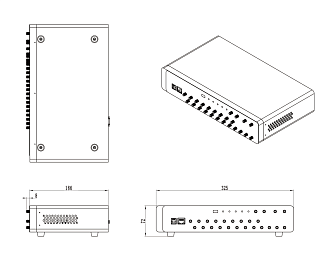

Габаритные размеры
|
186 × 325 × 64 | мм³ |
|
Питание
|
12 (5) | В (А) DC |
|
Потребляемая мощность
|
24 | Вт |
- Квантовая оптика и квантовая связь.
- STED-микроскопия.
- Флуоресцентная микроскопия и измерение времени жизни флуоресценции.
- Лазерная локация (лидары).
- Однофотонное детектирование.
- Научные исследования.
