MCH-532 - микрочиповые лазеры с длительностью до 500 пс
- Длина волны: 532 нм.
- Энергия импульса: 0,5 - 1,5 мкДж.

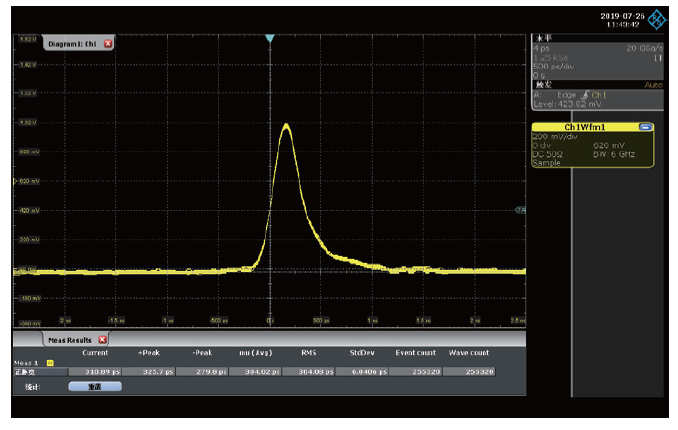

- Длительность импульса: 300 - 500 пс.
- Частота повторения: 20 - 100 кГц.
- Высокая энергетическая стабильность.
- Профиль пучка TEM00.
- Одиночная продольная мода.
- Стабильность поляризации.

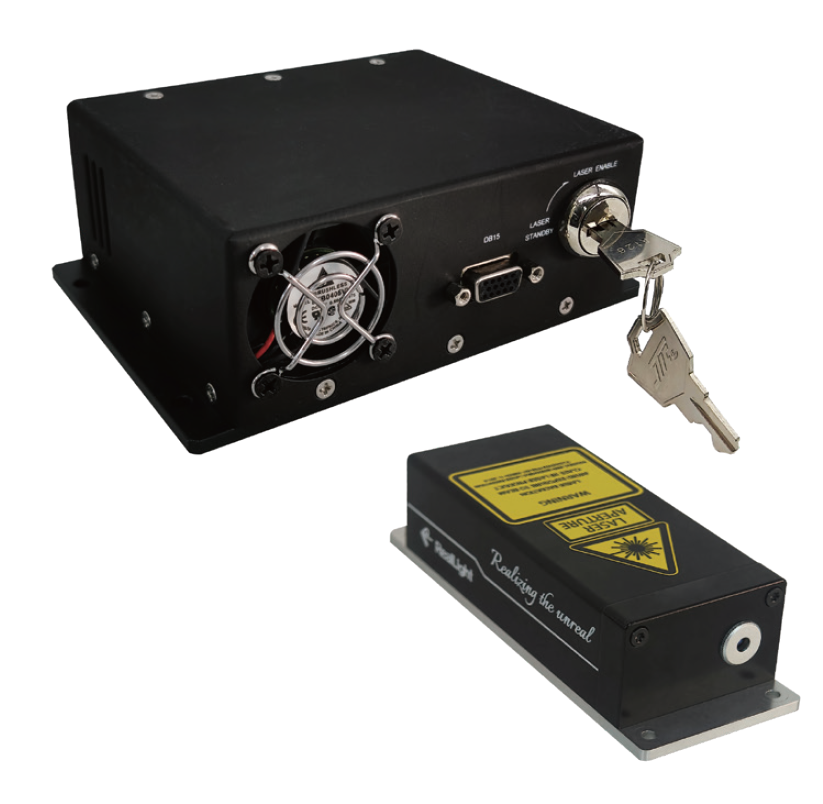

Лазерные источники серии MCH-532 от компании RealLight - это микрочиповые твердотельные лазеры с пассивной модуляцией добротности и диодной накачкой. Они работают на длине волны 532 нм, генерируя импульсы длительностью от 300 до 500 пс в режиме одиночной продольной моды. В серию входят три модели: MCH-532-20-1.5, MCH-532-50-1 и MCH-532-100-0.5. Лазеры данной серии обеспечивают частоту повторения импульсов от 20 до 100 кГц и среднюю мощность от 30 до 50 мВт. Отличительной особенностью устройств является высокая стабильность мощности: показатель RMS за 8 часов не превышает 3%. Профиль пучка соответствует моде TEM00, а его расходимость по уровню 1/e2 составляет 25-30 мрад как в горизонтальном, так и в вертикальном направлениях. Лазеры оснащены интерфейсом управления RS-232, поддерживают внутренний и внешний триггер, а энергопотребление не превышает 40 Вт. Прочная и надёжная конструкция делает эти источники оптимальным решением для OEM-применений в промышленной сфере. Среди ключевых областей использования - лазерная дальнометрия, рамановская спектроскопия и лазерная флуоресценция (LIF).
Модельный ряд:
- MCH-532-20-1.5: частота повторения 20 кГц, энергия импульса 1,5 мкДж, длительность импульса 300 пс, средняя мощность: 30 мВт.
- MCH-532-40-1: частота повторения 40 кГц, энергия импульса 1 мкДж, длительность импульса 350 пс, средняя мощность: 40 мВт.
- MCH-532-50-1: частота повторения 50 кГц, энергия импульса 1 мкДж, длительность импульса 300 пс, средняя мощность: 50 мВт.
- MCH-532-100-0.5: частота повторения 100 кГц, энергия импульса 0,5 мкДж, длительность импульса 500 пс, средняя мощность: 50 мВт.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
| MCH-532-20-1.5 | MCH-532-40-1 | MCH-532-50-1 | MCH-532-100-0.5 | ||
| Оптические параметры | |||||
| Длина волны | 532 | нм | |||
| Частота повторения | 20 | 40 | 50 | 100 | кГц |
| Средняя мощность | 30 | 40 | 50 | 50 | мВт |
| Энергия импульса | 1,5 | 1 | 1 | 0,5 | мкДж |
| Длительность импульса | 350 | 350 | 300 | 500 | пс |
| Стабильность мощности (8 часов) |
≤ 3 | % | |||

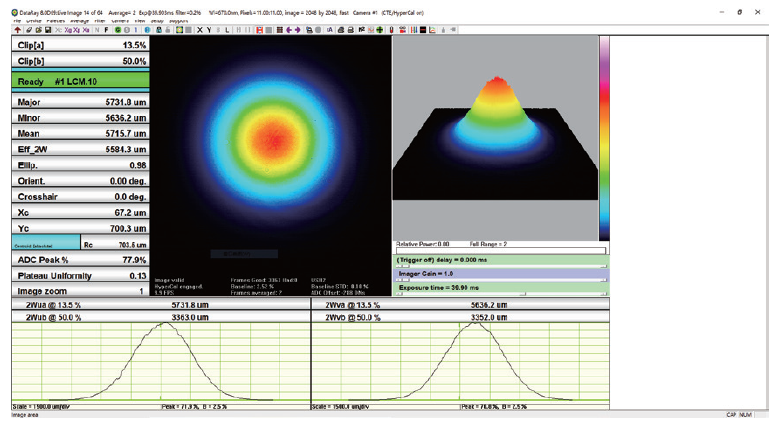

| Профиль пучка | TEM00 | ||||
| Расходимость пучка (по уровню 1/e2), (горизонтальная/вертикальная) | ≤ 16 | 18/18 (тип.) | ≤ 16 | ≤ 25 | мрад |
| Поляризация | ≥100:1 | ||||
| Параметры системы | |||||
| Источник питания | 100-240 | В перем. тока | |||
| 50/60 | Гц | ||||
| Управляющий интерфейс | RS232 | ||||
| Потребляемая мощность | ≤35 | ≤40 | ≤40 | ≤40 | Вт |

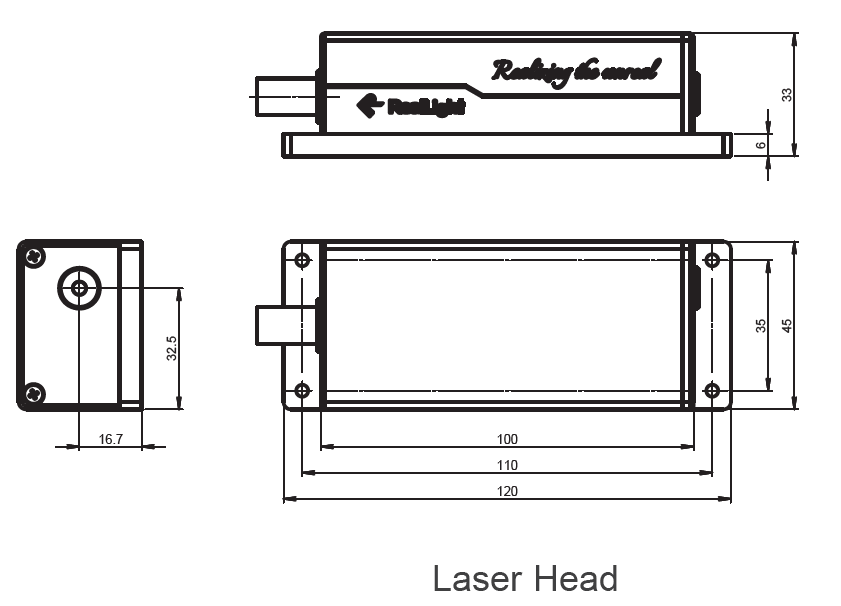

| Размер лазерной головки | 45×33×120 | мм | |||

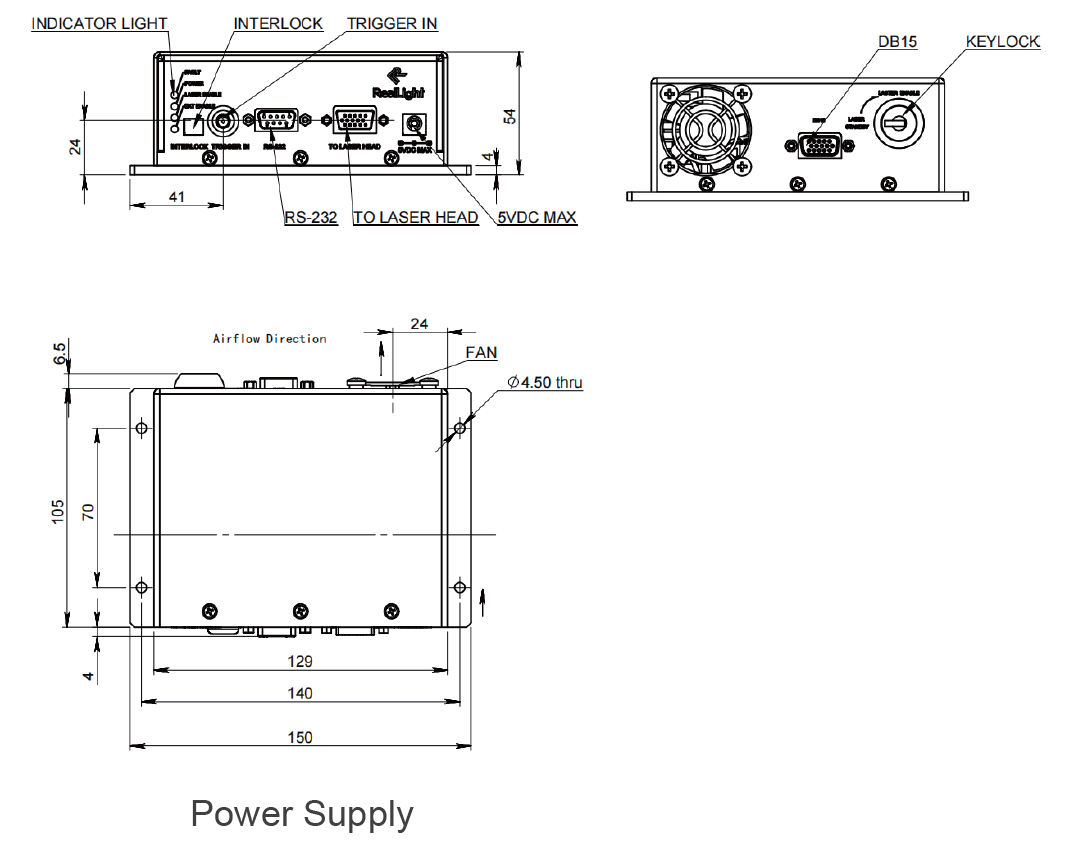

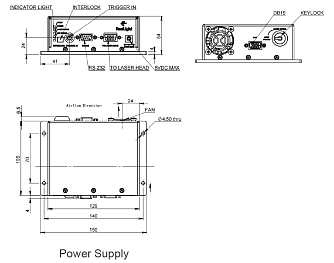

| Размер блока питания | 150×54×105 | мм | |||
| Рабочая температура | 15 - 35 | °С | |||
| Температура хранения | 0 - 60 | °С | |||
- Длины волн 355 нм и 266 нм доступны по запросу.
- Возможно настроить другую частоту повторения импульсов.
- Задающий генератор.
- Микрообработка.
- Лазерная дальнометрия.
- Рамановская спектроскопия.
- Лазерная флуоресценция (LIF).
- Биофотоника.
- Фотолитография.
