Обновление линейки измерителей PER: многоканальные анализаторы MPEM-100L и MPEM-100S от OPEAK
30.06.2026
Компания «Специальные Системы. Фотоника» расширяет ассортимент оборудования для характеризации поляризационных компонентов. Раздел Измерителей коэффициента поляризационной экстинкции (PER) пополнился двумя новыми многоканальными моделями от компании OPEAK. Приборы закрывают задачи высокоточной юстировки, сварки и выходного контроля в производстве волоконно-оптических гироскопов, фазовых модуляторов и систем когерентной связи.

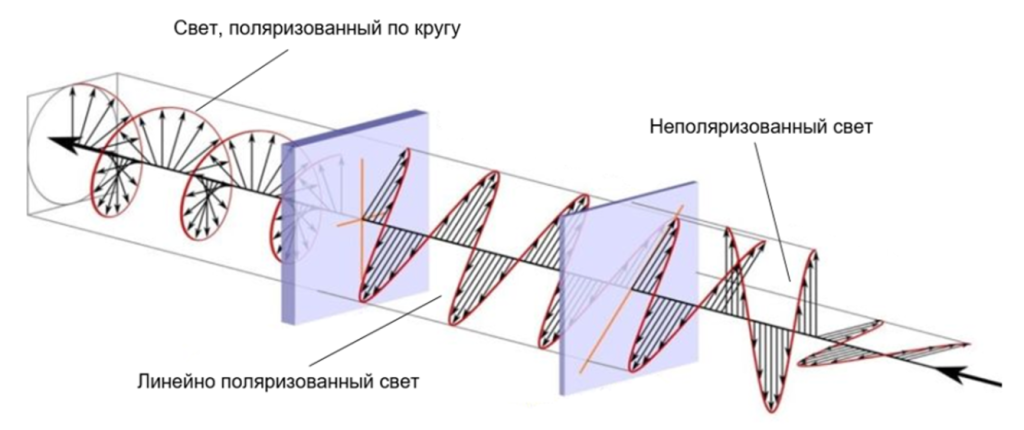

Физические принципы и методика измерения коэффициента поляризационной экстинкции (PER)
Измерители коэффициента поляризационной экстинкции – это специализированные приборы для оценки качества сохранения поляризации в оптических трактах. Параметр PER характеризует соотношение мощностей сигнала, параллельного и перпендикулярного главному направлению поляризации.
Принцип работы приборов основан на методе вращающегося поляризатора. Поляризованный свет проходит через анизотропный образец (PM-волокно, разветвитель, модулятор), после чего высокочувствительный детектор фиксирует изменения состояния поляризации. Применение прецизионного энкодера и серводвигателя гарантирует стабильность измерения угла. Система позволяет не только оценить величину PER, но и выявить нежелательные эффекты: деполяризацию, фазовые дрейфы и перекрестные помехи, что критично для интерферометрических и сенсорных систем.

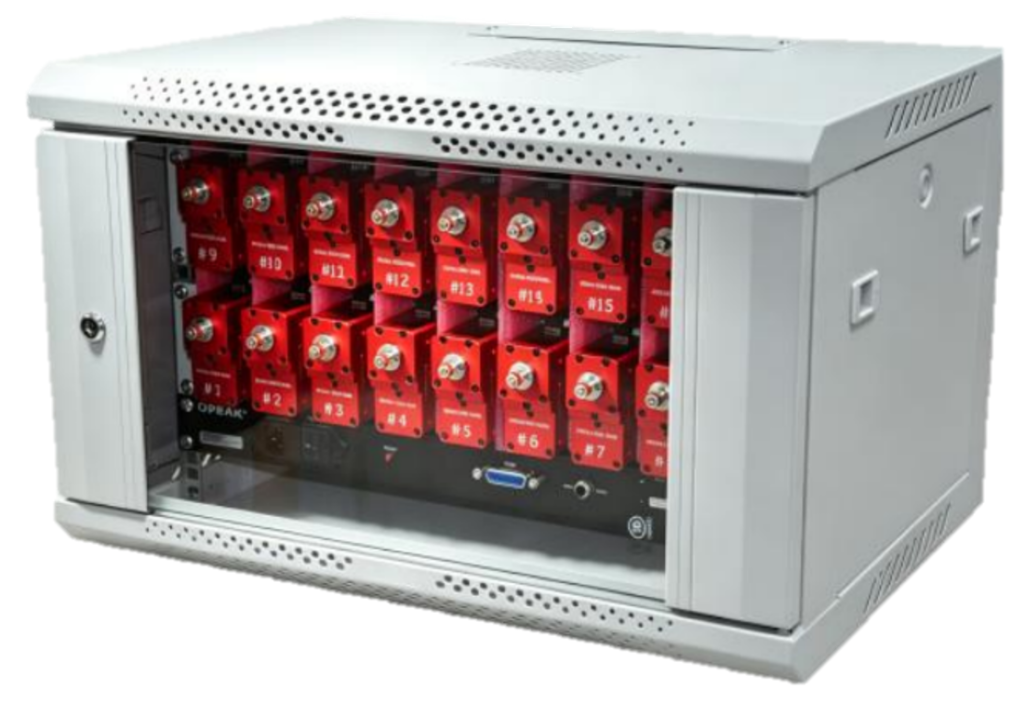

Измерители коэффициента поляризационной экстинкции MPEM-100S и MPEM-100L
|
Обе модели представляют собой настольные многоканальные анализаторы (поддержка до 20 каналов), позволяющие синхронно измерять PER, оптическую мощность и угол рассогласования осей. Интерфейс приборов поддерживает быструю смену оптических коннекторов (FC, SC, LC). Главное отличие моделей заключается в рабочих оптических диапазонах и наборах интерфейсов связи. |
|
Технические характеристики
| Параметр | MPEM-100S | MPEM-100L | Ед. изм. |
|---|---|---|---|
| Рабочий диапазон длин волн | 600 – 1100 | 900 – 1700 | нм |
| Калибровочные длины волн | 780, 850, 980, 1064 | 1064, 1310, 1550, 1590 | нм |
| Диапазон входной оптической мощности | -40 … +13 | -40 … +10 | дБм |
| Максимальный динамический диапазон PER | до 45 | до 50 | дБ |
| Разрешение по PER | 0,01 | дБ | |
| Точность измерения PER | ±0,15 | дБ | |
| Угловое разрешение | 0,06 | ° | |
| Измеряемые параметры | PER, мощность, угол |
|
|
| Тип оптического разъема (сменный) | FC / SC / LC |
|
|
| Интерфейсы удаленного управления | RS-232 | RS-232, GPIB |
|
Приоритетные сферы применения и решаемые задачи
Таблица ниже отражает типичные сценарии интеграции анализаторов OPEAK в производственные и исследовательские процессы.
| Направление | Тестируемое оборудование и компоненты | Решаемая инженерная задача |
|---|---|---|
| Волоконно-оптические гироскопы (ВОГ) | Катушки МИОС, РМ-разветвители, деполяризаторы | Точная стыковка осей, минимизация дрейфа нуля, контроль качества намотки |
| Оптическая связь и телеком | Когерентные модуляторы, РМ-изоляторы, мультиплексоры | Выравнивание РМ-выводов, снижение перекрестных помех |
| Лазерные системы и фотоника | Лазерные диоды, ФИС, волоконные лазеры | Юстировка относительно источника излучения, контроль степени поляризации |
| Производство и ОТК | Коннекторы РМ-волокон, пассивные компоненты | Автоматизированный контроль качества сварки, монтаж выводов |

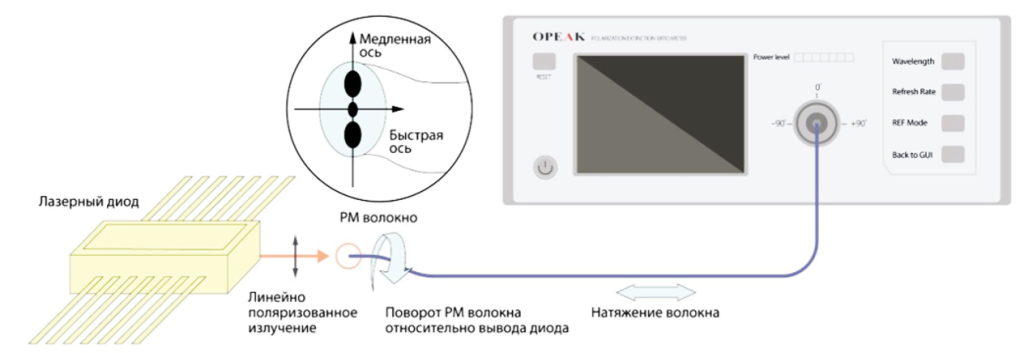

Пример использования
Измерители коэффициента поляризационной экстинкции >>>
Компания «Специальные Системы. Фотоника» является эксклюзивным дистрибьютором компании OPEAK и оказывает техническую поддержку по всей линейке продукции OPEAK на территории России и ЕАЭС.
Наши специалисты готовы ответить на все возникшие вопросы и помочь подобрать оптимальное решение под ваш бюджет и задачи. Свяжитесь с нами любым удобным способом для консультации.
