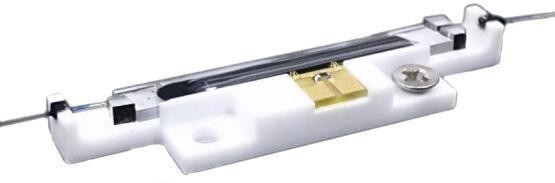

CAS-A-08-10 - 850 нм 10 ГГц амплитудный модулятор
Высокочастотный модулятор интенсивности на ниобате лития серии CAS-A-08-10.
- Рабочий диапазон длин волн 780 - 890 нм.
- Полоса модуляции до 10 ГГц.
- Вносимые потери 4,5 дБ.
- Полуволновое напряжение 2,5 В.
Производитель: CAS COLD ATOM

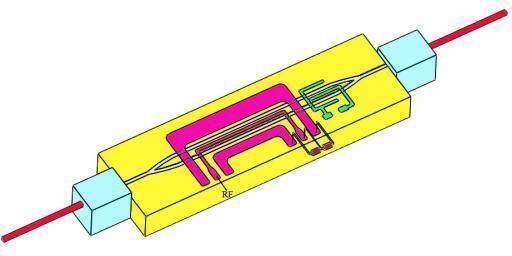

В высокочастотных модуляторах интенсивности на ниобате лития серии CAS-A-08-10 используется технология протонно-ионного обмена для производства оптических соединений типа Маха-Цендера с прямым/угловым соединением входного/выходного волокна с волноводом. Электрооптические свойства материала LiNbO3 используются для достижения модуляции интенсивности оптического сигнала.
Особенности:
- Низкое полуволновое напряжение.
- Малые вносимые потери.
- Сохранение поляризации, высокий коэффициент экстинкции.
- Конструкция Push-pull для более низкого полуволнового напряжения.
- Высокая стабильность.
- Компактность и небольшой вес.
Основные технические характеристики (23℃)
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Оптические параметры
|
||
|
Длина волны
|
780-890 | нм |
|
Вносимые потери
|
≤ 4.5 | дБ |
|
Входная мощность
|
10 | мВт |
|
Потери на отражение
|
≤ -55 | дБ |
|
Коэффициент экстинкции
|
≥ 20 | дБ |
|
Электрические параметры
|
||
|
Полуволновое напряжение @1кГц
|
≤ 2.5 | В |
|
Полуволновое напряжение смещения @1кГц
|
≤ 3 | В |
|
Полоса частот (-3 дБн)
|
≥ 10 |
|
|
Рабочая частота
|
0.01-10 | ГГц |
|
Электрическое отражение
|
≤-10 | дБ |
|
Интерфейсы
|
||
|
Оптические разъемы
|
FC/APC или FC/PC |
|
|
Радиочастотные разъемы
|
SMA или K(2.92мм) |
|
|
Разъём смещения
|
pin |
|
|
Тип пигтейла
|
PM или SM |
|
|
Рабочая среда
|
||
|
Рабочая температура
|
0 - 70 | ℃ |
|
Температура хранения
|
-55 - 85 | ℃ |
- Генерация импульсных сигналов.
- Квантовая оптика.
- ВОЛС.
