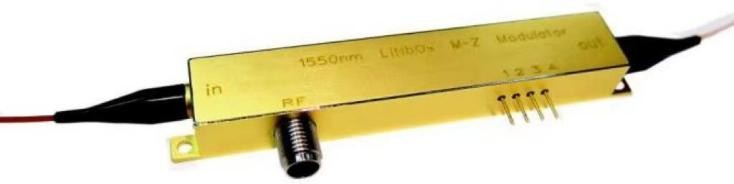

CAS-A-15-10G - 1550 нм 10 Гбит/с амплитудный модулятор

Высокочастотный модулятор интенсивности на ниобате лития серии CAS-A-15-10G.
  • Рабочий диапазон длин волн 1525 - 1575 нм.
  • Полоса модуляции до 10 ГГц.
  • Вносимые потери 4 дБ.
  • Полуволновое напряжение 4,5 В.
Производитель:  CAS COLD ATOM

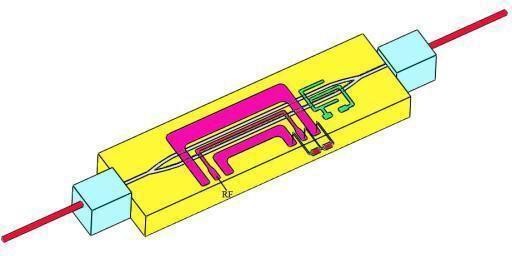

В высокочастотных амплитудных модуляторах на ниобате лития серии CAS-A-15-10G используется оптический волновод типа Маха-Цендера, изготовленный с помощью технологии протонно-ионного обмена или диффузии титана. Входное/выходное волокно может быть введено напрямую/под углом с волноводом. Модуляция интенсивности оптического сигнала достигается с помощью электрооптического эффекта.

Особенности:
  • Технология протонно-ионного обмена или диффузии титана.
  • Низкие вносимые потери.
  • Низкое полуволновое напряжение.
  • Независимые электроды смещения.
  • Нулевое чипирование.
  • Высокая стабильность.

Основные технические характеристики (23℃)

Параметр Значение Единица измерения
Оптические параметры
Длина волны
1550±25 нм
Вносимые потери
≤ 4.0
дБ
Входная мощность
200 (APE)
мВт
 50 (Ti)
Потери на отражение
≤ -55 дБ
Коэффициент экстинкции
≥ 20 дБ
Электрические параметры
Полуволновое напряжение @1кГц
 ≤ 4.5 В
Полуволновое напряжение смещения @1кГц
 ≤ 5.5 В
Полоса частот (-3 дБн)
 ≥ 10
ГГц
Максимальная входная мощность
33
 дБм
Рабочая частота
0.01-10
ГГц
Электрическое отражение
≤-10 дБ
Коэффициент экстинкции
≥ 6
дБ
Чувствительность детектора
≥ 0.01
А/Вт
Интерфейсы
Оптические разъемы
FC/APC или FC/PC
Радиочастотные разъемы
SMA или K(2.92мм)
Разъём смещения
pin
Тип пигтейла
PM или SM
Рабочая среда
Рабочая температура
0 - 70
Температура хранения
-55 - 85

  • Генерация импульсных сигналов.
  • Квантовая оптика.
  • ВОЛС.



Модель Описание
CAS-A-15-10G Амплитудный электрооптический модулятор, 1525-1575 нм, 10 Гбит/с
