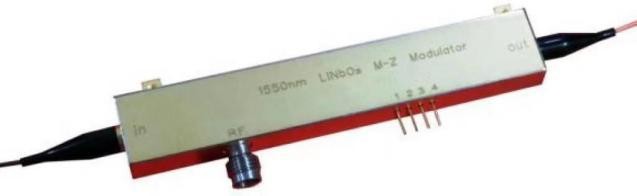

CAS-A-15-20 - 1550 нм 20 ГГц амплитудный модулятор

Высокочастотный амплитудный модулятор на основе ниобата лития серии CAS-A-15-20.

Рабочий диапазон длин волн 1525 - 1575 нм.
Полоса модуляции до 20 ГГц.
Вносимые потери 4 дБ.
Полуволновое напряжение 4 В.

Производитель: CAS COLD ATOM

Узнать цену

Задать вопрос

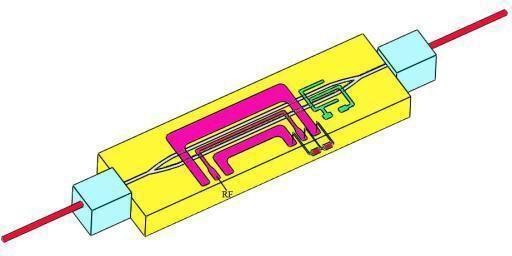

В высокочастотных амплитудных модуляторах на основе ниобата лития серии CAS-A-15-20 используется оптический волновод типа Маха-Цендера, изготовленный с помощью технологии протонно-ионного обмена или диффузии титана. Входное/выходное волокно может быть введено прямо или под углом с волноводом. Модуляция интенсивности оптического сигнала достигается с помощью электрооптического эффекта.

Особенности:

Технология протонно-ионного обмена или диффузии титана.
Низкий уровень вносимых потерь.
Низкое напряжение возбуждения.
Независимые электроды смещения.
Нулевое чирпирование.
Высокая стабильность.

Основные технические характеристики (23℃)

Параметр	Значение	Единица измерения
Оптические параметры
Длина волны	1550±25	нм
Вносимые потери	≤ 4.0	дБ
Входная мощность	200 (APE)	мВт
Входная мощность	50 (Ti)	мВт
Потери на отражение	≤ -55	дБ
Коэффициент экстинкции	≥ 20	дБ
Электрические параметры
Полуволновое напряжение @1кГц	≤ 4	В
Полуволновое напряжение смещения @1кГц	≤ 6	В
Полоса частот (-3 дБн)	0.01-20	ГГц
Макс. входная мощность	33	дБм
Рабочая частота	≥ 20	ГГц
Электрическое отражение	≤-10	дБ
Коэффициент экстинкции	≥ 6	дБ
Чувствительность детектора	≥ 0.01	А/Вт
Интерфейсы
Оптические разъемы	FC/APC или FC/PC
Радиочастотные разъемы	V(1.85мм)
Разъём смещения	pin
Тип пигтейла	PM или SM
Рабочая среда
Рабочая температура	-55 - 70	℃
Температура хранения	-55 - 85	℃
