LIM-1310-B-PA - 1310 нм 10 ГГц волоконно-оптические модуляторы интенсивности
Широкополосные амплитудные электрооптические модуляторы Маха-Цендера на ниобате лития серии LIM-1310-B-PA.
- Рабочий диапазон длин волн 1260 - 1360 нм.
- Полоса модуляции до 10 ГГц.
- Вносимые потери 4 дБ.
- Полуволновое напряжение 3,5 В.
Производитель: LD-PD

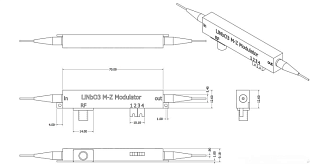

Волоконно-оптические модуляторы интенсивности LIM-1310-B-PA 10 ГГц изготавливаются по технологии отожженного протонного обмена (Annealed Proton Exchange, APE) и имеют конструкцию с нулевым чирпом, а также волоконный выход с сохранением поляризации (PM-волокно).
Особенности:
- Низкие вносимые потери.
- Низкое управляющее напряжение.
- Низкое обратное отражение света.
- Компактный размер и малый вес.
- Хорошая долговременная стабильность.
Осциллограмма проверки полосы пропускания
График S21
|
Параметр
|
Значение | Ед. измерения |
|---|---|---|
|
Модель
|
LIM-1310-B-PA | |
|
Рабочая длина волны
|
1260 - 1360 | нм |
|
Вносимые оптические потери
|
≤5,0 (тип.4,0) | дБ |
|
Возвратные оптические потери
|
≥40 | дБ |
|
Коэффициент экстинкции (по постоянному току)
|
≥20 | дБ |
|
Входная оптическая мощность
|
≤100 | мВт |
|
Электрооптическая полоса пропускания (-3дБ)
|
≥10 (тип. 14) | ГГц |
|
Рабочий диапазон частот
|
0,1 – 2,5 | ГГц |
|
RF Vπ (на 1 ГГц)
|
≤6,5 (тип.5,6) | В |
|
ВЧ Vπ (на частоте 20 ГГц)
|
- | - |
|
Vπ по цепи смещения (на частоте 1 кГц)
|
||
|
S11
|
0,1 – 10 | ГГц |
|
Входная РЧ-мощность
|
||
|
Обратное напряжение смещения
|
от -5 до 10 | дБм |
|
Чувствительность
|
0,1–0,5 | мА/мВт |
|
Диапазон контроля выходной оптической мощности
|
от -5 до 10 | дБм |
|
РЧ-разъем
|
Штекер SMP (совместим с GPO), с фиксатором | |
|
Тип волокна
|
Вход: PANDA, с сохранением поляризации; выход: SMF-28®, одномодовое | |
|
Длина оптоволоконного вывода
|
тип. 1,5 | м |
|
Условия эксплуатации
|
||
|
Рабочая температура корпуса
|
0 – 70 | °C |
|
Температура хранения
|
-40 – 85 | °C |
Максимально допустимые параметры для модуляторов LiNbO₃
|
Параметр
|
Значение | Ед. измерения |
|---|---|---|
|
Оптическая входная мощность
|
100 | мВТ |
|
Входная РЧ‑мощность
|
27 | дБм |
|
Рабочий диапазон температур
|
0 - 70 | °C |
|
Диапазон температур хранения
|
−40 - 85 | °C |
- Радиофотоника и передача РЧ-сигнала по волокну.
- (RF-over-Fiber, RFOF).
- Высокоскоростные телекоммуникации.
- Системы WDM-передачи.
