SSP-A-HER-15-10 - 1550 нм 10 ГГц амплитудный модулятор с высоким коэффициентом экстинкции

Широкополосные амплитудные электрооптические модуляторы Маха-Цендера на ниобате лития серии SSP-A-HER-15-10 с высоким коэффициентом экстинкции.
  • Рабочий диапазон длин волн 1525 - 1565 нм.
  • Полоса модуляции до 10 ГГц.
  • Вносимые потери 4 дБ.
  • Полуволновое напряжение 5 В.
Производитель:  ROFEA OPTOELECTRONICS

Параметры производительности модуляторов серии SSP-A-HER-15-10 соответствуют самым высоким требованиям к компонентам применяемым в линиях передачи сигналов военного и гражданского назначения. Модуляторы основаны на на двухтактном интерферометре Маха-Цендера и имеют низкое полуволновое напряжение, стабильные физические и химические характеристики, используя специальную технологию для получения высокого коэффициента экстинкции. Устройство имеет высокую скорость отклика, и поэтому широко используется в генераторах световых импульсов, волоконных датчиках, лазерных радарах и других областях.

Особенности:
  • Коэффициент экстинкции более 40 дБ.
  • Высокая линейность.
  • Широкая полоса электро-оптической модуляции до 10 ГГц.
  • Высокая стабильность.
  • Низкие вносимые потери.

Электрические характеристики

 Параметр  Значение  Ед. измерения
Электро-оптическая полоса
10  ГГц

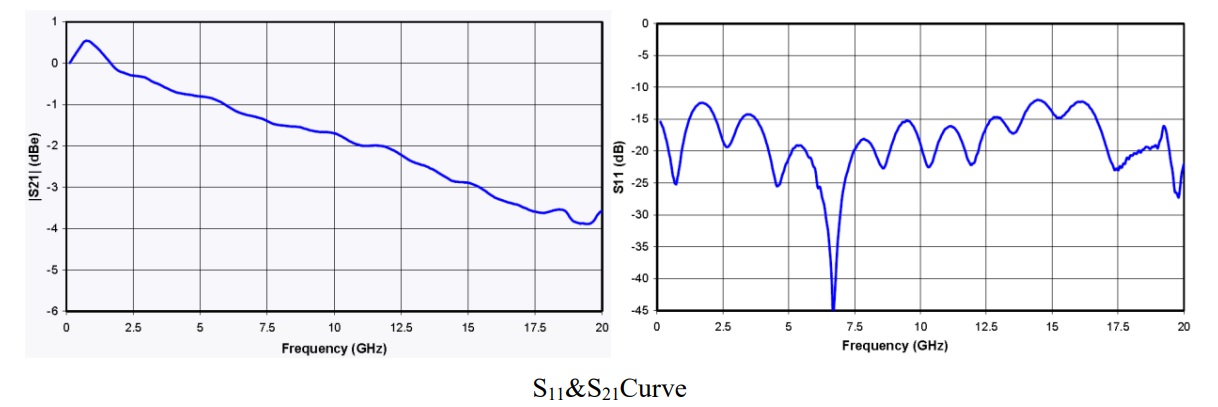

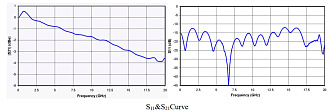

Электрические обратные потери
-12  дБ
Vp ВЧ @50 кГц
5  В
Vp ВЧ @BIAS
7  В
Сопротивление ВЧ входа
50  Ом
Сопротивление DC входа
10000  Ом
Тип электрического разъёма
SMA (f) -

Оптические характеристики

 Параметр  Значение   Ед. измерения
Рабочий диапазон длин волн
 1525 - 1565 нм
Вносимые потери
 4-5 дБ
Коэффициент экстинкции DC
35 - 50 дБ
Динамический коэффициент экстинкции
13 дБ
Оптические обратные потери
-45  дБ

Предельно допустимые параметры

 Параметр  Мин.  Макс.  Ед. измерения
 Входная ВЧ мощность - 28  дБм
 Напряжение смещения
-20 +20  В
 Входная оптическая мощность
- 20  дБм
 Диапазон рабочих температур
-10 +60  °C
 Температура хранения
-40 +85  °C

  • Генератор оптических импульсов.
  • Датчики на основе рассеяния Бриллюэна.
  • Лазерный радар.

Модель Описание
SSP-A-HER-15-10 Амплитудный электрооптический модулятор с высоким коэффициентом экстинкции, 1525-1565 нм, 10 ГГц
