PFS-500 - универсальный сварочный аппарат для волокон с сохранением поляризации

PFS-500 - универсальный сварочный аппарат для оптических волокон с сохранением поляризации.

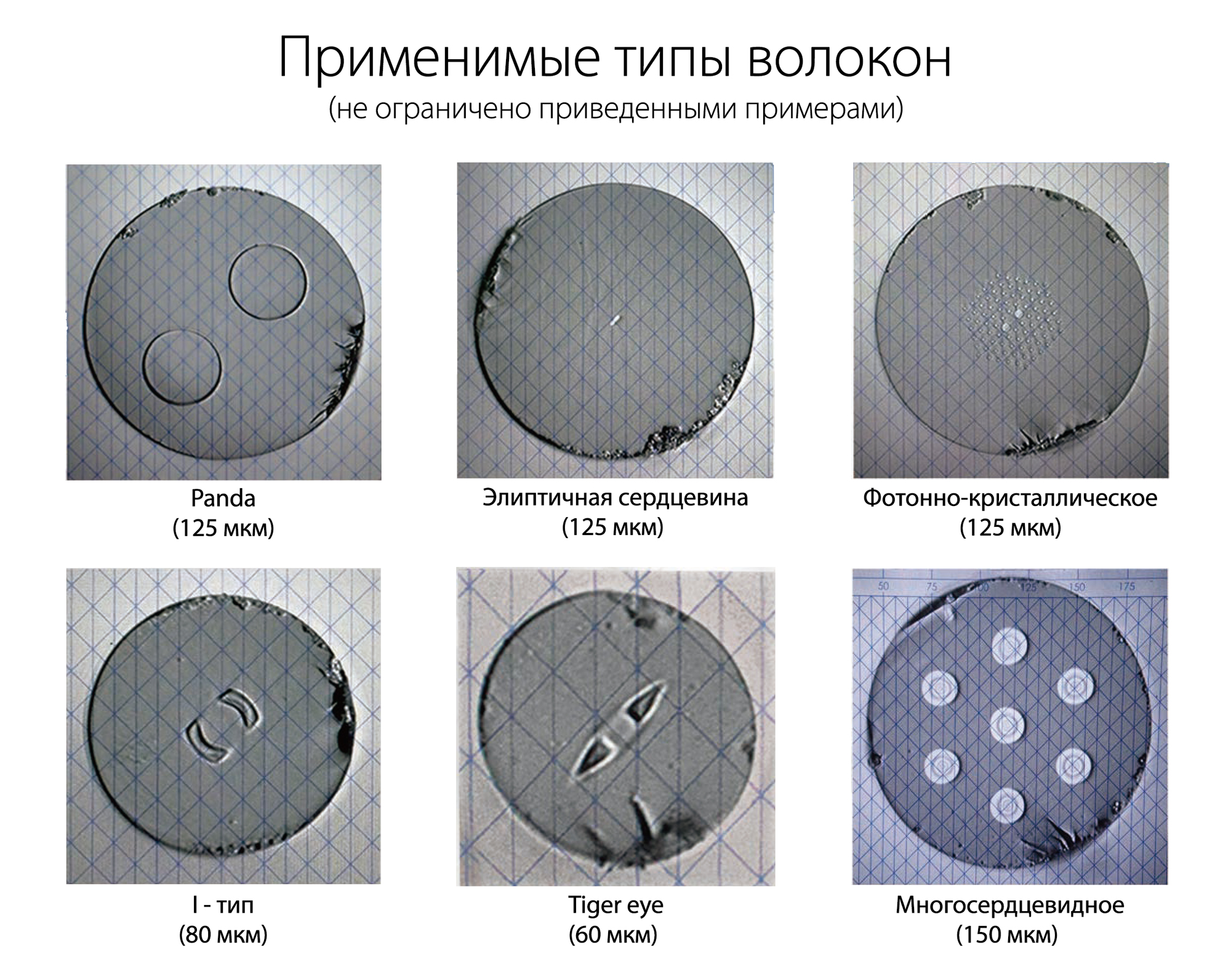

  • Сварка PM волокон: Panda, Bow-tie. I-type, фотонно-кристалических, эллиптических, многосердцевинных, полигональных волокон и т.д.
  • Диаметр оболочки 70 - 150 мкм.
  • Диаметр покрытия 135 - 400 мкм.
  • Время сварки: 10 сек.

Универсальный сварочный аппарат для оптических волокон с сохранением поляризации PFS-500 использует инновационный метод сварки оптических волокон. Аппарат разделяет позиционирование угловой ориентации оси поляризации волокна и функцию сварки волокон на две независимые операции, что значительно упрощает структуру сварочного аппарата и делает его простым в использовании и обслуживании.

Сварочный аппарат PFS-500 использует более интуитивный метод отображения торцевой поверхности волокна, чем традиционный метод бокового отображения. Изображения торцевой поверхности волокна выводятся непосредственно на мониторе с высоким разрешением и высоким оптическим увеличением, благодаря чему пользователи могут выполнять угловое позиционирование оси поляризации волокна с максимальной точностью.

Самым главным преимуществом PFS-500 является возможность быстрой и точной сварки различных комбинаций поляризационных волокон с одинаковыми или отличающимися структурами, такими как Panda, I-тип, с эллиптической сердцевиной и многие другие. Сварочный аппарат имеет компактный корпус, благодаря чему может использоваться в ограниченных пространствах. Он отличается простотой в использовании, высокой производительностью, долгим сроком службы и надежностью. Это отличный инструмент для исследователей и инженеров-производителей, работающих с поляризационными волокнами.



Ключевые особенности:

  • Отображение структуры торца волокна с высоким разрешением.
  • Удобный механизм позиционирования волокна.
  • Превосходный коэффициент экстинкции поляризации.
  • Низкие потери при сварке.
  • Компактность и легкость (вес 2,8 кг).
  • Точное измерение потерь при сварке.
  • Время сварки 10 секунд.
  • Долгий срок службы.
  • Автоматическое обновление через USB.

Параметр Значение Ед. Измерения
Допустимые волокна PM волокно: Panda, Bow-tie. I-type, фотонно-кристалические, эллиптические, многосерцевинные, полигональные и т.д. -
Усредненные потери 0,05 дБ
Усредненный коэффициент экстинкции 33 дБ
Диапазон коэффициента экстинкции в месте сварки 30 - 40 дБ
Время полного цикла сварки 150 сек
Время сварки 10 сек
Время усадки 25 сек
Допустимое натяжение в точке сварки >100 Kpsi
Диаметр оболочки волокна 70 - 150 мкм
Диаметр покрытия волокна 135 - 400 мкм
Увеличение изображения торцевой поверхности 400 раз
Минимальная длина сварки без покрытия 10 мм
Минимальная длина пигтейла 60 мм
Хранение данных о сварке 10000
Обработка изображений торца волокна (опция) Подключение к ПК через USB, отображение торца волокна на экране для более точного позиционирования и анализа.

  • Сварка PM волокон: Panda, Bow-tie. I-type, фотонно-кристалических, эллиптических, многосерцевинных, полигональных волокон и т.д.

Модель Описание
PFS-500 Универсальный сварочный аппарат для волокон с сохранением поляризации. Диаметр оболочки: 70 - 150 мкм. Диаметр покрытия: 135 - 400 мкм. Время сварки: 10 сек.
