6005 - DWDM DFB лазерные диоды до 2700 МГц

Лазерные диоды серии 6005 из Китая

Выходня мощность 8 мВт, 10 мВт, 20 мВт
Диапазон длин волн 1531,90–1566,31 нм
Разнесение ITU 0,8 нм (100 ГГц)
RIN -155 дБ/Гц

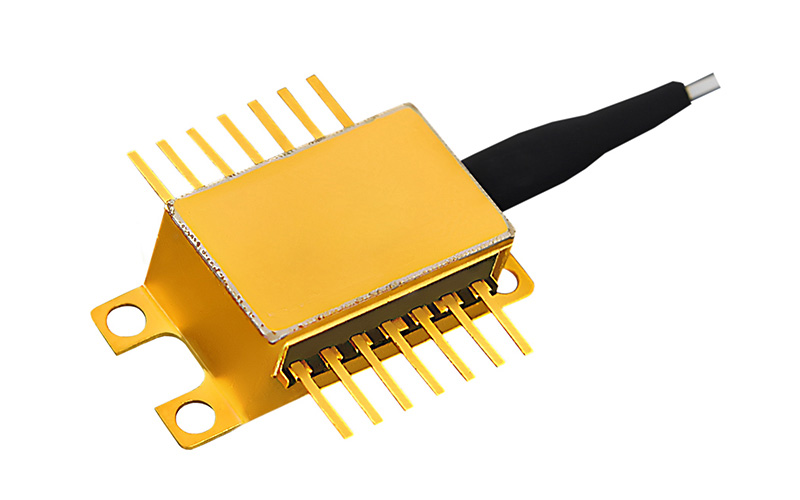

Лазерные диоды серии 6005 из КНР представляет собой лазер MQW DWDM DFB в корпусе 14-pin "бабочка". Модуль подходит в качестве источника излучения для использования в аналоговых системах передачи данных на большие расстояния, особенно для передачи сигналов L-диапазона и сигналов CATV в сетях HFC.

Особенности:

1550 нм DWDM MQW DFB лазерный диод
Низкий чирп, высокая линейность
Выходная мощность 8 мВт, 10 мВт, 20 мВт
Доступна системная загрузка PAL и NTSC
Диапазон длин волн 1531,90–1566,31 нм
Разнесение ITU 0,8 нм (100 ГГц)
Соответствует Telcordia 468

Параметр	Мин.	Тип.	Макс.	Ед. измерения
Пороговый ток	-	-	35	мА
Рабочий ток	-	-	120	мА
Рабочая температура чипа	15	-	35	С
Входное сопротивление	-	25	-	Ом
Центральная длина волны	1531,90	-	1566,31	нм
Дрифт длины волны	-	-	0,001	нм/С
Температурная регулировка длины волны	0,07	-	0,12	нм/С
Выходная оптическая мощность	-	10	-	мВт
SMSR	35	-	-	дБ
Оптическая изоляция	30	-	-	дБ
Частотный диапазон (C-тип)	40 - 1000			МГц
Частотный диапазон (W-тип)	40 - 2700			МГц
Частотный диапазон (R-тип)	5 - 200			МГц
RIN	-	-	-155	дБ/Гц
Обратное напряжение лазера	2			В
Обратное напряжение фотодиода	20			В
Температура хранения	-40 ~ +85			С
Рабочий диапазон температур	-20 ~ +65			С
Ток TEC	1,7			А

Аналоговые системы передачи данных
DWDM сети
CATV

6005 - DWDM DFB лазерные диоды до 2700 МГц 191.27(Kб)

Модель	Описание
6005W-34-P10-FA	DFB лазерный диод, 40-2700 МГц, 10 мВт, FC/APC
6005C-34-P20-SA	DFB лазерный диод, 40-1000 МГц, 20 мВт, SC/APC
6005CX-XX-XX-XX	DFB лазерный диод, (требуется указать параметры)
