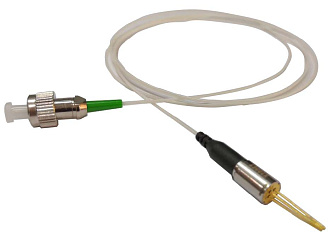

OD-LxH - коаксиальные лазерные диоды с прямой модуляцией

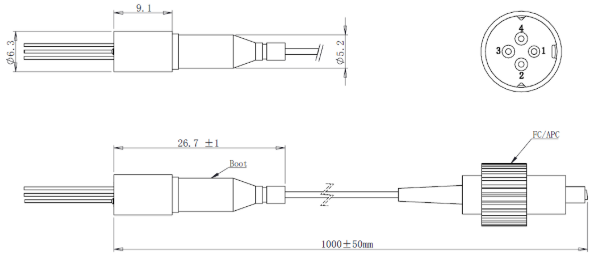

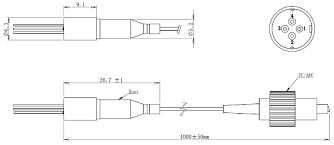

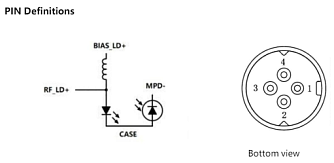

- 4-pin коаксиальный корпус.
- SM волоконный вывод.
- Встроенный фотодиод.
- Выходная мощность до 3,5 мВт.
- Прямая модуляция до 12 ГГц.
- Доступны CWDM длины волн.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
| Центральная длина волны* | 1570 | - | 1611 | нм | |
| Оптическая мощность | 3 | 3,5 | - | мВт | |
| Пороговый ток (+25°C) | - | 8 | 11 | мА | |
| Пороговый ток (+70°C) | - | 15 | 20 | мА | |
| Управляющий ток | - | - | 100 | мА | |
| Прямое напряжение | - | 1,5 | 2 | В | |
| RIN | - | - | -150 | дБ/Гц | |
| SMSR | 30 | 40 | - | дБ | |
| Оптическая изоляция | 30 | 35 | - | дБ | |
| Ток фотодиода | 50 | - | - | мА | |
| Темновой ток фотодиода | - | - | 100 | нА | |
| Частотный диапазон | (LSH) | 0,01 - 3 | ГГц | ||
| (LCH) | 0,01 - 6 | ||||
| Усиление | -30 | -26 | - | дБ | |
|
Амплитудная неравномерность |
(LSH)，100M~3ГГц | - | ± 1,5 | ± 2 | дБ |
| (LCH)，100M~6ГГц | - |
± 1,5 |
± 2 | ||
|
Обратные потери ВЧ-сигнала (50 Ом) |
(LSH)，100M~3ГГц | - | -15 | -10 | дБ |
| (LCH)，100M~6ГГц |
- |
-10 | -8 | ||
| Уровень шумов (LSH) | 1 ГГц | - | 32 | 38 | дБ |
| 3 ГГц |
- |
38 | 44 | ||
|
Уровень шумов (LCH) |
1 ГГц | - | 31 | 38 | дБ |
| 6 ГГц |
- |
38 | 45 | ||
| Диапазон рабочих температур | -40 | - | +70 |
°C |
|
| Входная РЧ мощность | - | - | +20 | дБм | |
| Влажность | % | ||||
| Давление | кПа | ||||
| Электростатический разряд ESD | - | - | Класс 1A | ||
| Тип волокна | SM | - | |||
| Тип коннектора | FC/APC, SC/APC (другие по запросу) | - | |||
| Длина пигтейла | 1 | м | |||
- Радиофотоника.
- Передача сигнала для систем связи 5G.
- Распределенные антенные системы.
- Широкополосные аналоговые ВОЛС с высокой линейностью.
- РЧ линии задержки.
- Тестирования и измерения.
| OD | - | LxH | xxx | D | F | - | O | W | xx |
|---|---|---|---|---|---|---|---|---|---|
|
|
Частота: LSH: 0,01 - 3 ГГц LCH: 0,01 - 6 ГГц |
Длина волны: 127: 1270 нм 129: 1290 нм ... 155: 1550 нм159: 1591 нм 161: 1611 нм |
|
Тип коннектора: F: G.652.D FC/APC |
Рабочая температура: W: -20 - 70 ℃ |
Усилитель: 00: нет 30: есть |
