PL-DFB-1550-200-80-A81-PA-C0.9 - 1550 нм DFB лазерный диод
PL-DFB-1550-200-80-A81-PA-C0.9 - серия DFB лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 1550 нм.
- Центральная длина волны 1550 нм.
- Выходная оптическая мощность до 80 мВт.
- Ширина спектральной линии 200 ГГц.

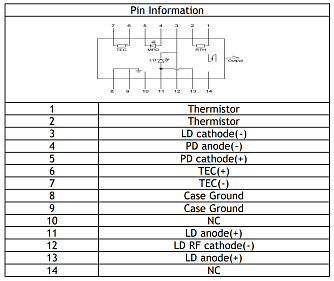

- Корпус 14-pin "бабочка".
- Тип волокна PM.
- Тип коннектора: FC/APC.
Производитель: LD-PD
DFB лазерные диоды серии PL-DFB-1550-200-80-A81-PA-C0.9 представляют собой источники когерентного излучения с центральной длиной волны 1550 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.
Особенности:
- Центральная длина волны 1550 нм.
- Выходная оптическая мощность до 80 мВт.
- Ширина спектральной линии 200 ГГц.
- Корпус 14-pin "бабочка".
- Тип волокна PM.
- Тип коннектора: FC/APC.
Технические характеристики
| Параметр | Значение | Единица измерения |
|---|---|---|
| Пороговый ток | ≤25 | мА |
| Ток мониторного фотодиода | 1–100 | мкА |
| Рабочий ток смещения | ≤600 | мА |
| Наклон эффективности | 0,05–0,35 | мВт/мА |
| Напряжение смещения | ≤3 | В |
| Рабочая температура | 10–40 | °C |
| Сопротивление термистора | 9500–10500 | Ом |
| Длина волны | 1550±1 | нм |
| Коэффициент поляризационного подавления | ≥18 | дБ |
Абсолютные предельные значения
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Температура корпуса
|
-5 | +25 | +70 |
°С |
|
Температура чипа
|
+10 |
+25 |
+40 |
°С |
|
Рабочий ток
|
0 | 100 | 150 | мА |
|
Прямое напряжение
|
0,8 | 1,2 | 1,8 | В |
|
Ток TEC
|
- | - | 1,2 | А |
|
Обратное напряжение (ЛД)
|
- | - | 2 | В |
|
Обратное напряжение (ФД)
|
- | - | 20 | В |
С полными версиями отчётов о лабораторных испытаниях можно ознакомиться по ссылке.
- DWDM сети.
- Радиофотоника (RFoF).
- Гибридные оптико-коаксиальные сети (HFC).
- ВОЛС.
