PL-DFB-1053 - 1053 нм DFB лазерный диод

Серия DFB лазерных диодов PL-DFB-1053 в корпусе 14-pin "бабочка" с центральной длиной волны 1053 нм.
  • Узкая ширина спектральной линии < 2 МГц
  • Выходная мощность до 70 мВт
  • Тип волокна SM, PM
  • Превосходный контроль длины волны и высокая стабильность
  • Возможность регулировки длины волны без скачков мод
  • Высокая надежность
Производитель:  LD-PD

Серия DFB лазерных диодов PL-DFB-1053 от LD-PD с центральной длиной волны 1053 нм. DFB чип лазерного диода упакован в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.

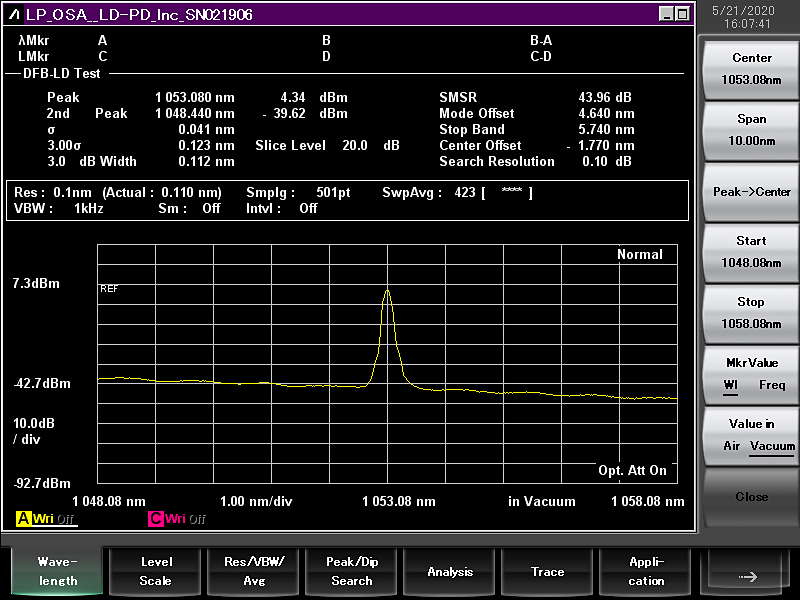

Спектр:
PL-DFB-1053 - 1053 нм DFB лазерный диод.jpg


Ширина спектральной линии DFB ЛД:
PL-DFB-1030 - 1030 нм DFB лазерный диод3.jpg

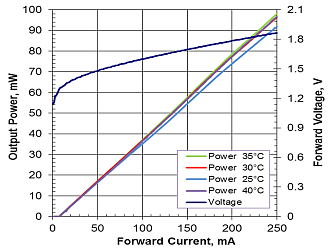

График зависимости выходной мощности от тока:
PL-DFB-1036 - 1036 нм DFB лазерный диод2.jpg

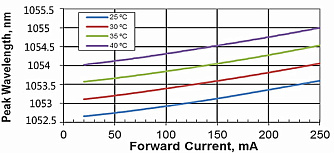

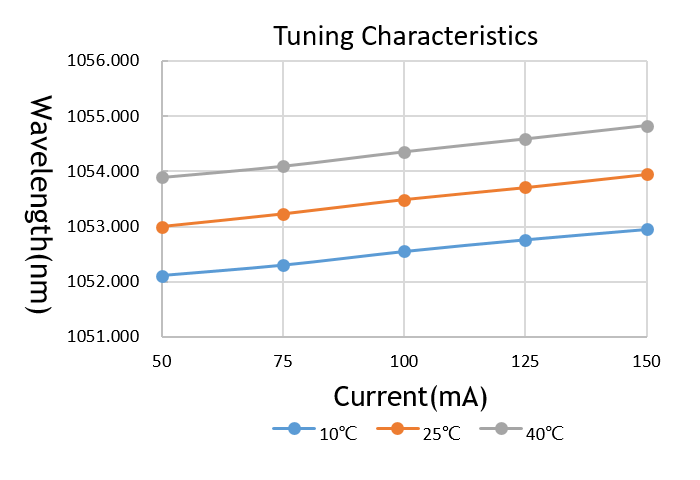

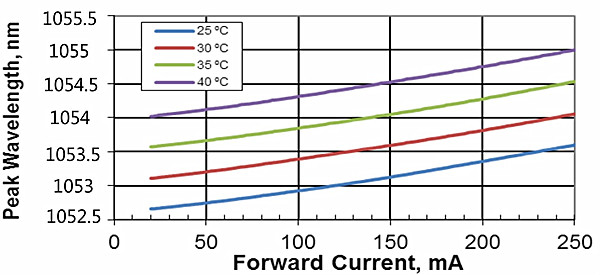

Параметры перестройки:
PL-DFB-1053 - 1053 нм DFB лазерный диод2.jpg

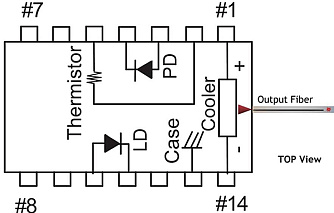

Габариты:
PL-DFB-1018 - 1018 нм DFB Лазерный диод5.jpg


Параметр Мин. Тип. Макс. Ед. измерения
Центральная длина волы 1052,5 1053 1053,5 нм
SMSR 30 40 - дБ
Пороговый ток - 20 30 мА
Рабочий ток - 180 250 мА
Выходная мощность 50 70 90 мВт
Квантовая эффективность
0,08 0,12 - мВт/мА
Коэффициент перестройки током - 0,015 - нм/мА
Коэффициент перестройки температурой - 0,12 - нм/К
Прямое напряжение
- 1,3 2 В
Сопротивление термистора
9,5 10 10,5 кОм
Температурный коэффициент термистора - -4,4 - %/С
Тип волокна SM, PM -
Ток TEC - - 1,2 А

  • Диодно-лазерная абсорбционная спектроскопия (TDLAS)
  • Задающий источник
  • Волоконный лазер

Модель Описание
PL-DFB-1053-A-A81-PA Лазерный диод, PM, 1053 нм, 40 мВт, FC/APC
PL-DFB-1053-A-A81-SA Лазерный диод, SM, 1053 нм, 40 мВт, FC/APC
