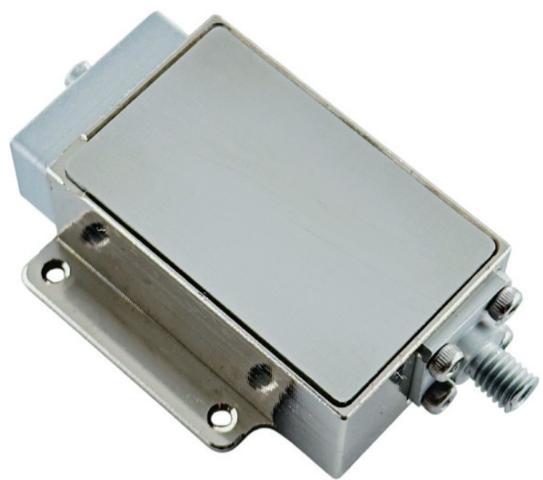

SP-FCLD-450 - лазерные модули с волоконным выводом мощностью до 300 Вт, 450 нм
- Диапазон длин волн: 450 нм.
- Выходная мощность: 4 - 300 Вт.
- Числовая аперутра: 0,12 - 0,22 нм.
- Фотоэлектрическая эффективность: ≥ 23%.
- Рабочее напряжение: ≤ 35*12 В.
SP-FCLD-450 - серия лазерных модулей с волоконным выводом на длину волны 450 нм. Устройство обеспечивает номинальную выходную мощность от 4 до 300 Вт с допуском длины волны ± 10 нм (при необходимости до ± 0,5 нм с использованием технологии VBG). Модуль оснащён прецизионной оптической системой ввода излучения в многомодовое оптическое волокно с диаметром сердцевины 50 или 105 мкм и числовой апертурой волокна 0,12 – 0,22. Числовая апертура выходного пучка при 95% мощности составляет от 0,10 до 0,17 NA в зависимости от модели.
Серия отличается высокой электрооптической эффективностью (до 31,7%) при пороговом токе 0,3 А. Выходной коннектор — Pigtail, SMA905 или FC. Опционально доступна коллимация выходного пучка с кастомизируемой расходимостью.
Модуль предназначен для лазерной сварки, флуоресцентного возбуждения, спектрального анализа, аддитивного производства и других задач лазерной обработки.
Модели серии:
- SP-FCLD-450-P4: длина волны 450 нм, выходная мощность 4 Вт.
- SP-FCLD-450-P8: длина волны 450 нм, выходная мощность 8 Вт.
- SP-FCLD-450-P9: длина волны 450 нм, выходная мощность 9 Вт.
- SP-FCLD-450-P10: длина волны 450 нм, выходная мощность 10 Вт.
- SP-FCLD-450-P15: длина волны 450 нм, выходная мощность 15 Вт.
- SP-FCLD-450-P20: длина волны 450 нм, выходная мощность 20 Вт.
- SP-FCLD-450-P35: длина волны 450 нм, выходная мощность 35 Вт.
- SP-FCLD-450-P50: длина волны 450 нм, выходная мощность 50 Вт.
- SP-FCLD-450-P60: длина волны 450 нм, выходная мощность 60 Вт.
- SP-FCLD-450-P100: длина волны 450 нм, выходная мощность 100 Вт.
- SP-FCLD-450-P200: длина волны 450 нм, выходная мощность 200 Вт.
- SP-FCLD-450-P300: длина волны 450 нм, выходная мощность 300 Вт.
Особенности:
- Электрооптическая эффективность до 31,7%.
- Допуск длины волны до ± 0,5 нм с технологией VBG.
- Опциональная коллимация выходного пучка.
- Стабильность работы.
- Длительный срок службы.
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
| Модель | SP-FCLD-450-P4 | SP-FCLD-450-P8 | SP-FCLD-450-P9 | SP-FCLD-450-P10 | SP-FCLD-450-P15 | SP-FCLD-450-P20 | |
| Центральная длина волны | 450 | нм | |||||
| Выходная мощность | 4 | 8 | 9 | 10 | 15 | 20 | Вт |
| 95% энергии NA | 0,1 | 0,12 | 0,17 | 0,17 | 0,12 | 0,15 | |
| Пороговый ток |
0,3 |
А | |||||
| Рабочее напряжение | 4,5 | 9 | 9 | 9 | 18 | 18 | В |
|
Рабочий ток |
3,2 |
3,2 |
3,2 |
3,3 |
3 |
3,5 |
|
| Электро-оптическая эффективность | 27,8 | 27,8 | 31,2 | 31,2 | 27,8 | 31,7 | % |
| Диаметр сердцевины | 50 | 50 | 105 | 105 |
50 |
105 | мкм |
| Числовая апертура волокна NA | 0,22 | ||||||
| Длина волокна | 2 (по запросу) | м | |||||
| Диаметр оболочки | 3 (по запросу) | мм | |||||
|
Коллимация |
по запросу | ||||||
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
| Модель | SP-FCLD-450-P35 | SP-FCLD-450-P50 | SP-FCLD-450-P60 | SP-FCLD-450-P100 | SP-FCLD-450-P200 | SP-FCLD-450-P300 | |
| Центральная длина волны | 450 | нм | |||||
| Выходная мощность | 35 | 50 | 60 | 100 | 200 | 300 | Вт |
| 95% энергии NA | 0,13 | 0,15 | 0,12 | 0,13 | 0,15 | 0,15 | |
| Пороговый ток |
0,3 |
А | |||||
| Рабочее напряжение | 45 | 32*2 | 36*2 | 33*4 | 35*8 | 35*12 | В |
|
Рабочий ток |
3,2 | 2,8*2 |
3,3*2 |
3*4 |
3*8 | 3*12 | |
| Электро-оптическая эффективность | 24,3 | 27,9 | 23 | 25,25 | 23,8 | 23,8 | % |
| Диаметр сердцевины | 50 | 105 | 50 | 105 | 105 | 105 | мкм |
| Числовая апертура волокна NA | 0,22 | ||||||
| Длина волокна | 2 (по запросу) | м | |||||
| Диаметр оболочки | 3 (по запросу) | мм | |||||
|
Коллимация |
по запросу | ||||||
- Допуск по длине волны составляет ±10 нм. При использовании технологии VBG возможно достижение допуска ±0,5 нм.
- Оптоэлектронные характеристики указаны при температуре 25 °C.
- Возможна индивидуальная настройка мощности, характеристик волокна, типа выходного порта и длины волокна.
- Отдельные показатели могут корректироваться в зависимости от изменения требований. Актуальные значения уточняйте в текущей спецификации.
- Научные исследования.
- Лазерная накачка.
- Медицина.
- Обработка материалов.
