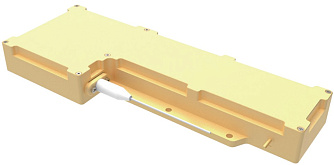

SP-FCLD-915/976- лазерные модули с волоконным выводом и мощностью до 950 Вт, 915/976 нм
- Диапазон длин волн: 915/976 нм.
- Выходная мощность: 280 - 950 Вт.
- Ширина спектра (FWHM): 5 нм.
- Фотоэлектрическая эффективность: ≥ 48%.
- Рабочее напряжение: ≤ 62 В
SP-FCLD-915/976 - серия лазерных модулей с волоконным выводом на длину волны 915/976 нм. Устройство обеспечивает номинальную выходную мощность от 280 до 950 Вт с шириной спектральной линии 5 нм. Модуль оснащён прецизионной оптической системой ввода излучения в многомодовое оптическое волокно с диаметром сердцевины от 135 до 220 мкм и числовой апертурой волокна 0,22. Числовая апертура выходного пучка при 95% мощности составляет от 0,18 до 0,21 NA в зависимости от модели.
Серия отличается высокой электрооптической эффективностью (48 – 50%) при рабочем токе от 18 до 30 А. Встроенная изоляция обратного излучения в диапазоне 1030–1200 нм обеспечивает защиту при использовании в качестве источника накачки.
Все модели серии выполнены в увеличенном корпусе (платформа LC). Модуль предназначен для накачки волоконных лазеров, промышленной обработки материалов, машинного зрения и оптоэлектронного детектирования.
Модели:
- SP-FCLD-915/976-P280: длина волны 915/976 нм, выходная мощность 280 Вт.
- SP-FCLD-915/976-P360/600: длина волны 915/976 нм, выходная мощность 360/600 Вт.
- SP-FCLD-915/976-P750/700: длина волны 915/976 нм, выходная мощность 750/700 Вт.
- SP-FCLD-915/976-P950/850: длина волны 915/976 нм, выходная мощность 950/850 Вт.
Основные особенности:
- Электрооптическая эффективность ≥ 48%.
- Изоляция обратного излучения в диапазонах 1030–1200 нм.
- Стабильность работы.
- Простота интеграции.
- Длительный срок службы.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
| Модель | SP-FCLD-915/976-P280 |
SP-FCLD-915/976-P360/600 |
SP-FCLD-915/976-P750/700 |
SP-FCLD-915/976-P950/850 | |
| Центральная длина волны | 915/976 | нм | |||
| Выходная мощность | ≥ 280 | ≥ 360/600 | ≥ 750/700 | ≥ 950/850 | Вт |
| Ширина спектра | 5 | нм | |||
| 95% энергии NA | 0,18 | 0,20 | 0,20 | 0,21 |
нм/°C |
| Температурный коэффициент дрейфа |
0,3 |
0,35 | нм | ||
| Диапазон изоляции |
1030 - 1200 |
нм | |||
| Рабочий ток |
18 |
18/30 | 30 | 30 | А |
| Рабочее напряжение | 33 | 50 | 48 |
48 |
В |
| Фотоэлектрическая эффективность |
≥ 50 |
≥ 50 |
≥ 48 |
≥ 48 |
% |
| Диаметр сердцевины | 135 | 200/220 | 220 | 220 | мкм |
| Волоконное NA |
0,22 |
|
|||
| Длина волокна | ≥ 1 | м | |||
| Диаметр оболочки | 0,9 | мм | |||
| Габаритные размеры |
75×65,5×13,5 |
121×55×15,8 | 165×61×20 | 180×73,5×19,5 | мм |
| Масса | 120/220 | 120 | 280/560/750 | 350/750 | г |
|
Платформа |
C6B | LC18 | LC18 | LC24A |
|
- Оптоэлектронные характеристики указаны при температуре 25 °C.
- Возможна кастомизация мощности, спецификации волокна, типа выходного порта, длины волокна и других параметров.
- Отдельные показатели могут корректироваться в зависимости от изменения требований. Актуальные значения уточняйте в текущей спецификации.
- Научные исследования.
- Визуализация и контроль качества.
- Использование для иллюминаций.
- Лазерная накачка.
- Медицина и косметология.
- Сварка пластиков, пайка.
- Термообработка.
