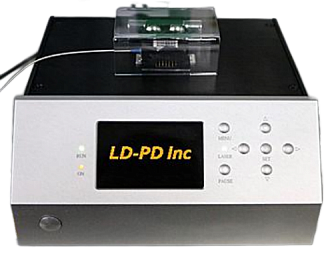

PL-LDM - компактные драйверы с контроллером TEC
PL-LDM - серия компактных драйверов лазерного диода с контроллером TEC.
- CW и внешняя модуляция до 500 кГц.
- Диапазон рабочего тока от 15 до 2000 мА.
- Порт USB и ПО для управления в комплекте.

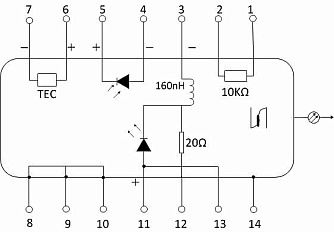

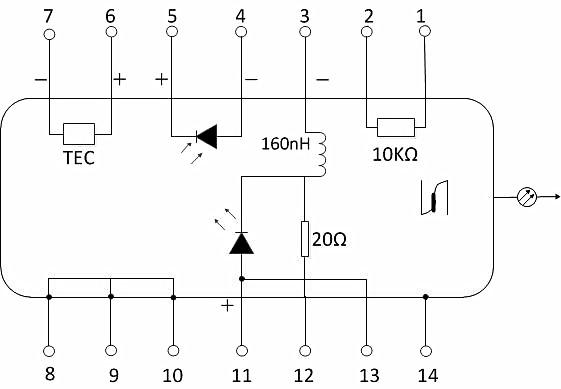

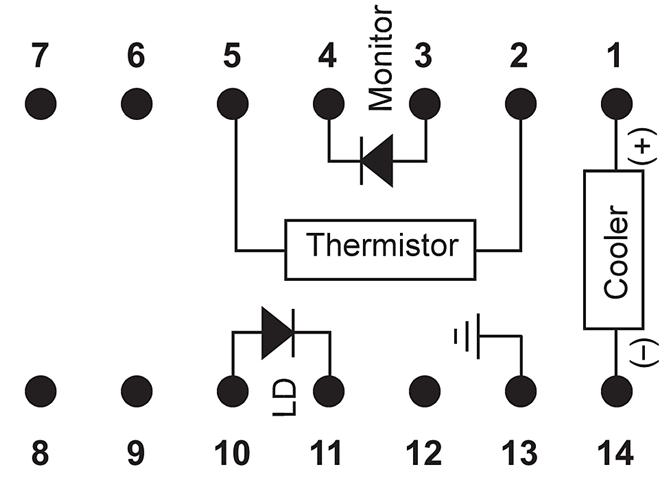

- 14-pin «бабочка» или 14-pin DIL держатели.
- Компактный размер (164x105x95 мм).
- Удобный интерфейс для контроля, управления и регистрации данных в режиме реального времени.
Производитель: LD-PD
PL-LDM - компактный драйвер лазерного диода с контроллером TEC от компании LD-PD представляет собой компактное устройство «все в одном», разработанное для удобства использования ЛД и имеющее сменное крепление для таких лазерных диодов как: DFB, SLED, SOA или аналогичных устройств. Драйвер включает в себя USB-порт и приложение для управления через программное обеспечение с графическим интерфейсом пользователя (GUI).
Драйвер используется либо с 14-контактным креплением типа «бабочка» (поставляется с платами типа I (A), типа II (B) и специальными контактными платами), либо с креплением DIL. Крепления взаимозаменяемы пользователем и поставляются отдельно от базового блока.
Особенности:
- Компактность.
- Непрерывный режим работы и внешняя модуляция до 500 кГц.
- Диапазон управляющего тока от 15 до 2000 мА.
- USB и ПО идут в комплекте.
- Интерфейс для мониторинга, управления и регистрации данных.
- 14-pin «бабочка» или 14-pin DIL держатели.
- Дополнительные держатели.
- Размер 164х105х95 мм.
- В комплект входит адаптер AC 110-240 В.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Совместимые типы ЛД | 14-pin "бабочка", DIL-корпус | - |
| Источник питания | 8 - 12 | В (DC) |
| Управляющий ток (макс.) | 2 | А |
| Спецификация управляющего тока ЛД | ||
| Макс. управляющий ток (опционально) | 0 - 500, 0 - 2000 | мА |
| Макс. выходное напряжение | 5 | В |
|
Период внутреннего STW сканирования |
10 - 200 | мс |
|
Внутреннее STW сканирование за текущий период |
0 - 200 | мА |
|
Диапазон частот внешнего модулированного сигнала (-3 дБ) |
DC - 100 | кГц |
|
Коэффициент внешней модуляции |
200 | мА/В |
|
Диапазон входного напряжения внешнего модулированного сигнала |
0 - 850 | мВ (DC) |
|
Входной интерфейс внешнего модулированного сигнала |
BNC, female | - |
|
Входное сопротивление внешнего модулированного сигнала |
20 | кОм |
|
Контроллер TEC |
||
|
Диапазон температурного контроля |
15 - 50 |
℃ |
|
Разрешение отображения температуры |
0,1 |
℃ |
| Кратковременная стабильность (1 ч) | 0,001 |
℃ |
| Долговременная стабильность (1 день) | 0,002 |
℃ |
| Датчик температуры | Сопротивление типа NTC, 10 кΩ±1%@ 25℃ | |
| Ток TEC | +/- 1 | А |
| Пиковое напряжение TEC | 5 | В |
|
Интерфейс контроллера TEC |
DB9, Male |
- |
|
Прочие параметры |
||
| Интерфейс ПК | USB тип B | - |
| Рабочий диапазон температур | 0 - 50 |
℃ |
| Габариты | 22,8 х 22 х 10,1 | см |
| Вес | 700 | г |
- Управление лазерным диодом.
- TDLAS.
- Волоконные лазеры.
