PL-NL-633-PZT - 633 нм одночастотный перестраиваемый лазерный диод
- Центральная длина волны 633 нм.
- Выходная оптическая мощность до 20 мВт.
- Ширина спектральной линии 1 МГц.
- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
ECL лазерные диоды серии PL-NL-633-PZT представляют собой одночастотные лазерные диодные модули, предназначенные для оптических измерений и связи. Лазер на волоконной брэгговской решетке упакован в стандартный корпус 14-pin "бабочка" со встроенными контрольным фотодиодом и термоэлектрическим охладителем (TEC). Диапазон одночастотной непрерывной настройки: > 1,2 нм за счет регулировки мини-ПЭП, встроенного в лазерный диод.
Особенности:
- Выходная оптическая мощность: 20 мВт.
- Узкая ширина спектральной линии (Δν < 1 МГц).
- Центральная длина волны: 633 нм при 25 ℃.
- Волокно типа SM или PM (ø0,9 мм).
- Коннектор FC-APC.
- Корпус 14-pin "бабочка".
- Встроенные контрольный фотодиод и TEC.
- Низкое энергопотребление.

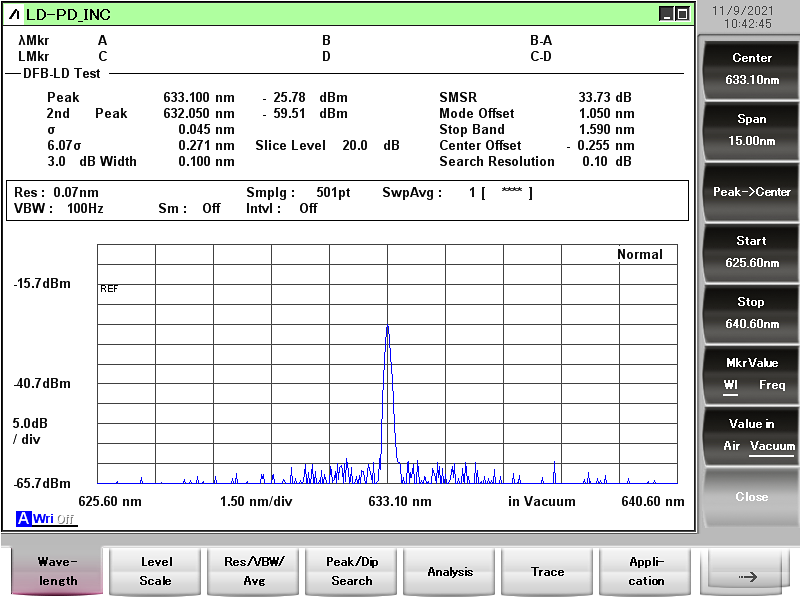

Рисунок 1. Спектр
Рисунок 2. Спектр диода с ПЭП

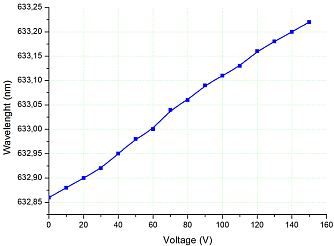

Рисунок 3. Зависимость напряжения от длины волны (с ПЭП)

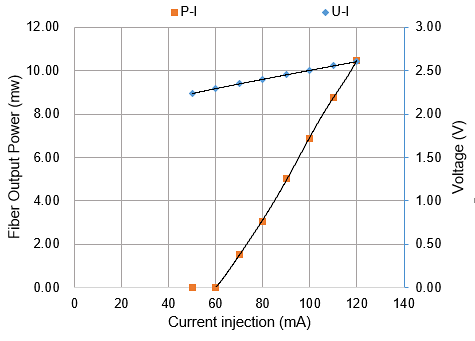

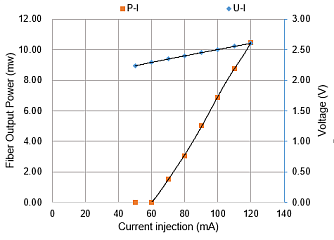

Рисунок 4. График зависимости выходной мощности и напряжения от тока
Рисунок 5. Ширина спектральной линии

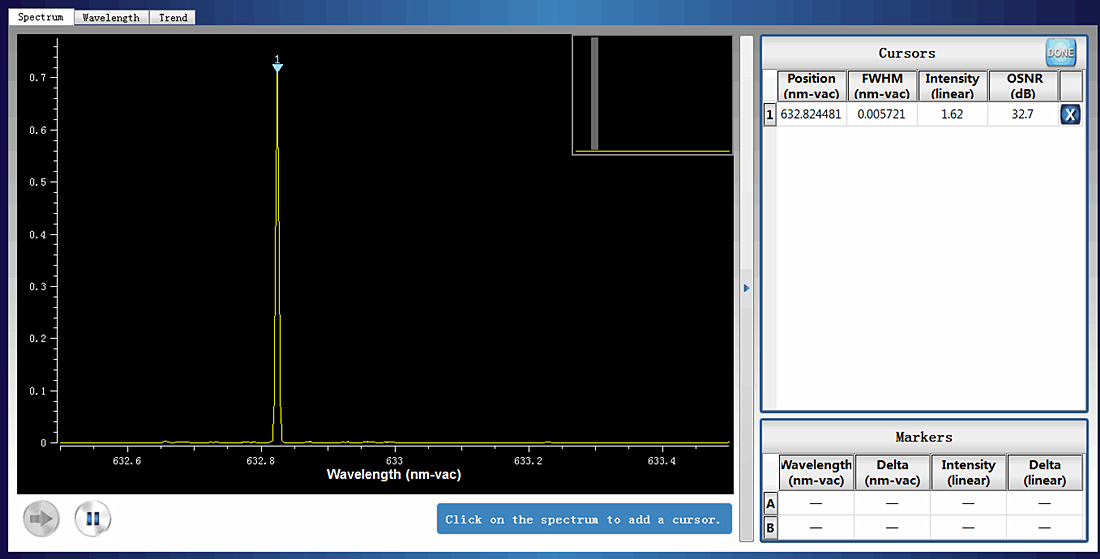

Рисунок 6. Центральная длина волны
Рисунок 7. Стабильность длины волны

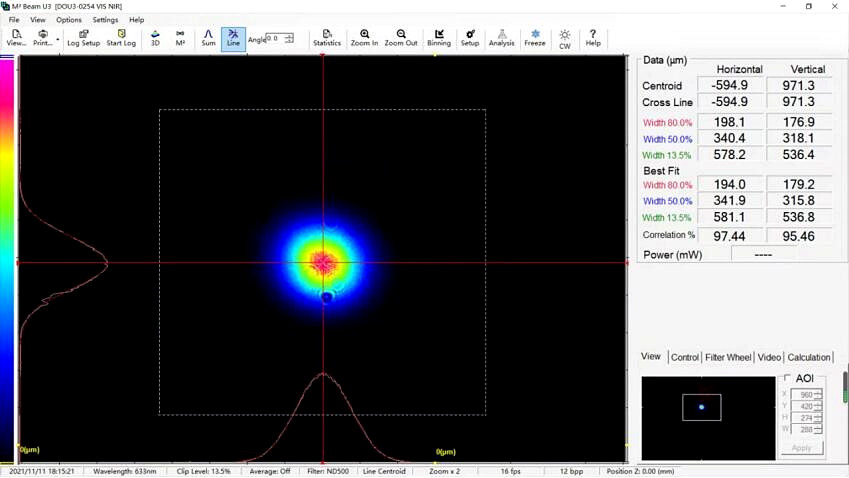

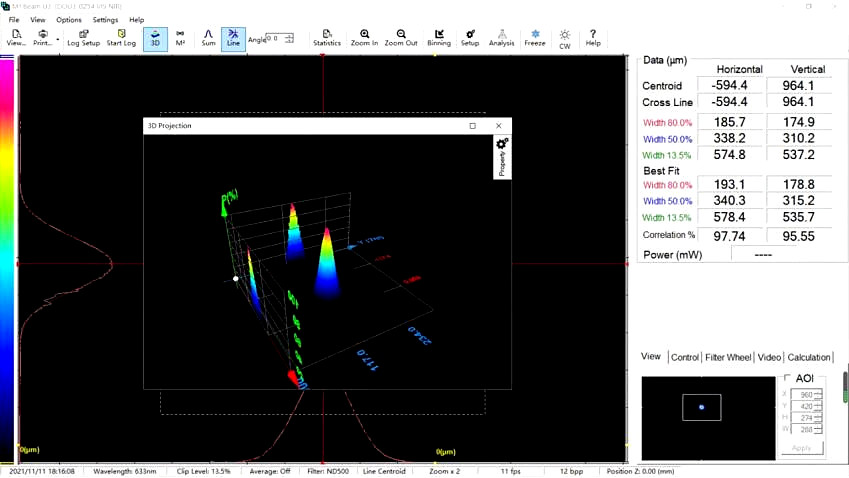

Рисунок 8. Качество пучка (M2,2D,3D)
Оптические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Центральная длина волны | λc | TL=15-35℃, непрерывное излучение | 631,5 | 632,5 | 633 |
нм |
| Пиковая выходная оптическая мощность | PO |
|
10 |
|
20 | мВт |
| Ширина спектральной линии | LW |
|
|
1 | 10 | МГц |
| Относительная интенсивность шума | RIN |
|
|
-145 |
|
дБ/Гц |
| SMSR | SMSR | непрерывное излучение | 40 | 50 |
|
дБ |
| Коэффициент поляризационной экстинкции | ER |
|
20 |
|
|
дБ |
|
Отклонение длины волны в зависимости от температуры корпуса (от -10 до 70 ºC) |
△λ | TL=15-35℃ |
|
|
±1 |
пм |
| Температурный коэффициент длины волны | Δλ/ΔT | TL=15-35℃ |
|
80 |
|
пм/°C |
| Коэффициент тока длины волны | Δλ/ΔΙ |
|
|
1 |
|
пм/мА |
| Диапазон настройки (для ПЭП) | Δf |
|
0,5 |
|
1 | нм |
| Управляющее напряжение ПЭП | VT |
|
0 |
|
150 | В |
| Диапазон без скачков мод | ΔI |
|
|
3 |
|
мА |
Электрические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Пороговый ток | ITH |
|
|
45 | 65 | мА |
|
Дифференциальная эффективность
|
ƞ | непрерывное излучение, 10 мВт | 0,064 | 0,1 |
|
мВт/мА |
| Рабочий ток | Iop | непрерывное излучение |
|
150 | 200 | мА |
| Заданная температура ТЕС | Ts |
|
15 |
|
35 | °C |
| Прямое напряжение лазера | VF |
непрерывное излучение, выходная мощность 5 мВт |
|
1,3 | 1,8 | В |
|
Темновой ток
|
ID |
|
|
|
0,1 | мкА |
| Напряжение охладителя | Vc | IF=EOL, TC=70°C |
|
|
2,7 | В |
| Ток охладителя | Ic | IF=EOL, TC=70°C |
|
|
1,4 | А |
| Сопротивление термистора | RTH | TL = 25 °C | 9,5 | 10 | 10,5 | кОм |
| Ток TEC | ITEC | TL = 25°C, TC = 70°C |
|
|
1,8 | А |
| Напряжение TEC | VTEC | TL = 25°C, TC = 70°C |
|
|
3,5 | В |
| Диапазон настройки | Δf |
|
1 |
|
1,5 | нм |
| Управляющее напряжение ПЭП | VT |
|
0 |
|
150 | В |
| Диапазон без скачков мод | ΔI |
|
|
30 |
|
мА |
| Коэффициент экстинкции | XP | непрерывное излучение, 10 мВт | 17 |
|
|
дБ |
| Ёмкость TEC | ΔT | TC = 70 °C |
|
|
50 | °C |
| Температура термистора |
|
|
|
|
100 | °C |
Абсолютные максимальные значения:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Температура корпуса |
-40 | 25 | 70 | ℃ |
| Температура чипа | +10 | 25 | 40 | ℃ |
| Рабочий ток | 0 | 150 | 170 | мА |
| Прямое напряжение | 0,8 | 1,2 | 1,8 | В |
| Ток TEС |
|
1,2 | 1,4 | А |
| Обратное напряжение (LD) |
|
|
1,8 | В |

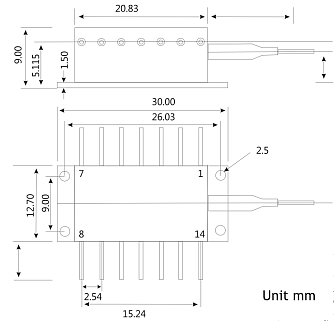

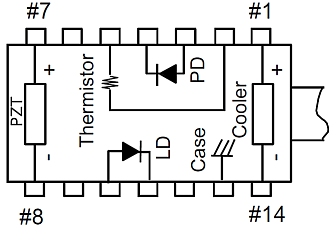

- Эксперименты с лазерной интерференцией.
- Оптические испытания и контрольно-измерительные приборы.
- Сенсоры.
