PL-NL-660-PZT - 660 нм одночастотный перестраиваемый лазерный диод

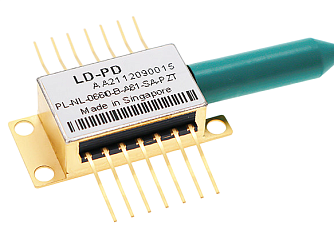

PL-NL-660-PZT - серия ECL лазерных диодов в корпусе 14-pin "бабочка" с центральной длиной волны 660 нм.
- Центральная длина волны 660 нм.
- Выходная оптическая мощность до 20 мВт.
- Ширина спектральной линии 1 МГц.
- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD
ECL лазерные диоды серии PL-NL-660-PZT представляют собой одночастотные лазерные диодные модули, предназначенные для оптических измерений и связи. Лазер на волоконной брэгговской решетке упакован в стандартный корпус 14-pin "бабочка" со встроенными контрольным фотодиодом и термоэлектрическим охладителем (TEC).
Особенности:
- Выходная оптическая мощность: 20 мВт.
- Узкая ширина спектральной линии (Δν < 1 МГц).
- Центральная длина волны: 660 нм при 25 ℃.
- Волокно типа SM или PM (ø0,9 мм).
- Коннектор FC-APC.
- Корпус 14-pin "бабочка".
- Встроенные контрольный фотодиод и TEC.
- Низкое энергопотребление.

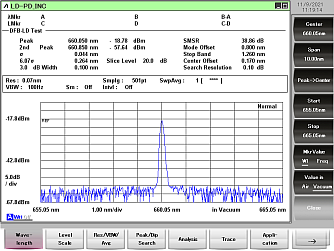

Рисунок 1. Спектр

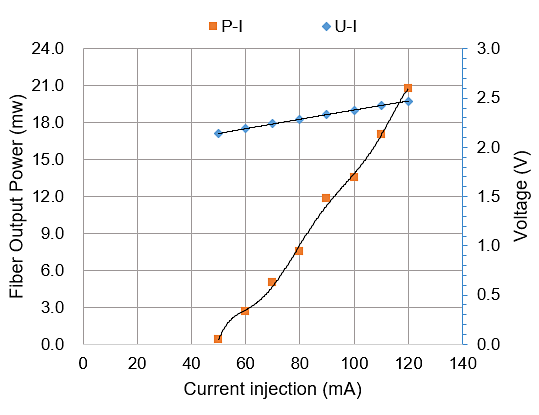

Рисунок 2. График зависимости выходной мощности и напряжения от тока

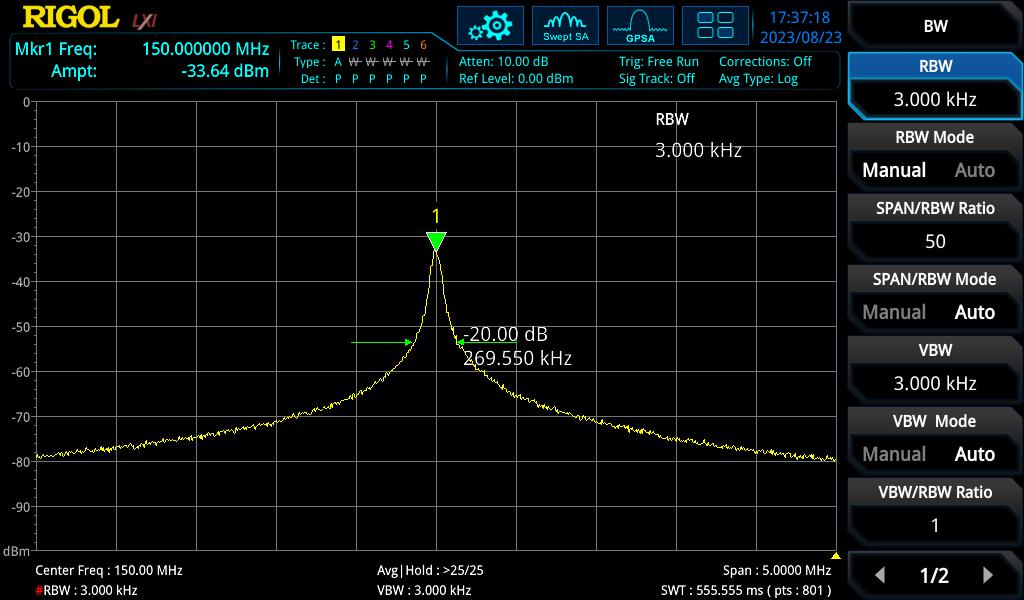

Рисунок 3. Ширина спектральной линии

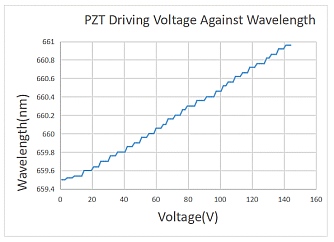

Рисунок 4. Зависимость напряжения от длины волны (с ПЭП)
Рисунок 5. Стабильность длины волны

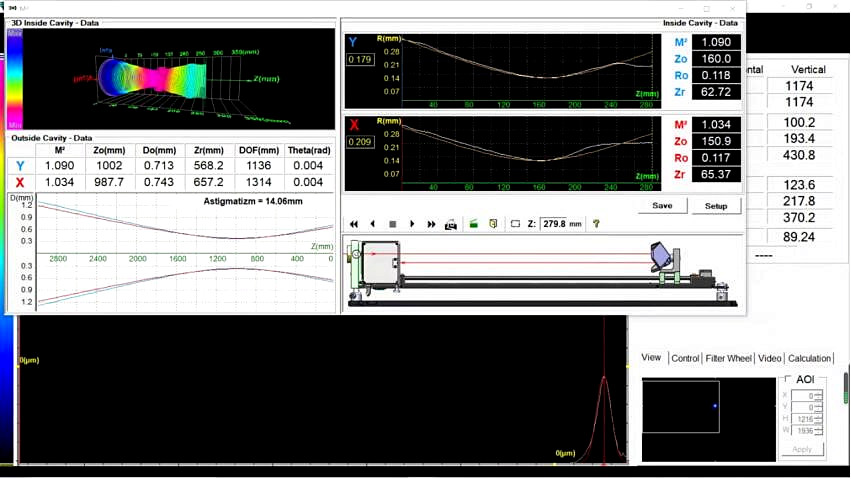

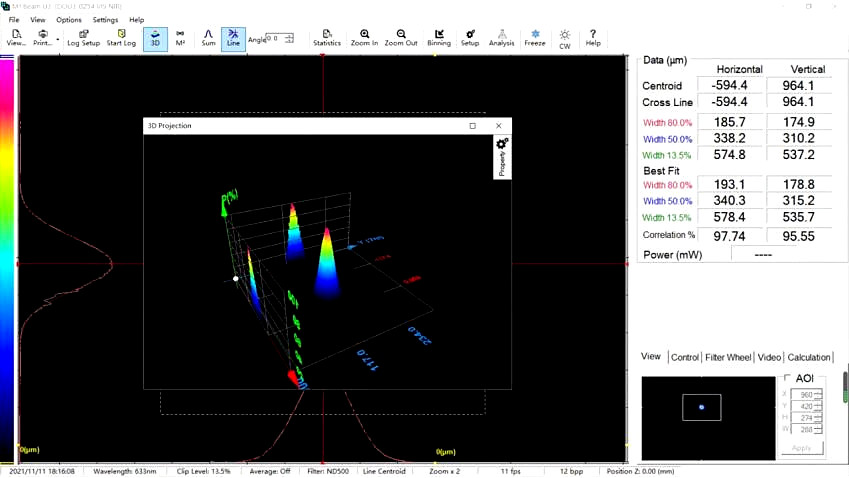

Рисунок 6. Качество пучка (M2,2D,3D)
Оптические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Центральная длина волны | λc | TL=15-35℃, непрерывное излучение | 650 | 660 | 670 |
нм |
| Пиковая выходная оптическая мощность | PO |
|
|
10 | 20 | мВт |
| Ширина спектральной линии | LW |
|
|
1 | 10 | МГц |
| Относительная интенсивность шума | RIN |
непрерывное излучение, выходная мощность 5 мВт |
|
|
-135 |
дБ/Гц |
| SMSR | SMSR | непрерывное излучение | 30 | 40 |
|
дБ |
| Коэффициент поляризационной экстинкции | ER |
|
20 |
|
|
дБ |
|
Отклонение длины волны в зависимости от температуры корпуса (от -10 до 70 ºC) |
△λ | TL=15-35℃ |
|
|
±1 |
пм |
| Температурный коэффициент длины волны | Δλ/ΔT | TL=15-35℃ |
|
65 | 80 |
пм/°C |
| Коэффициент тока длины волны | Δλ/ΔΙ |
|
|
1 | 2 | пм/мА |
| Диапазон настройки (для ПЭП) | Δf |
|
0,5 |
|
1 | нм |
| Управляющее напряжение ПЭП | VT |
|
0 |
|
150 | В |
| Диапазон без скачков мод | ΔI |
|
|
3 |
|
мА |
Электрические характеристики (при температуре лазера 25°C):
|
Параметр |
Обозначение |
Условия |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|---|---|---|---|---|---|---|
| Пороговый ток | ITH |
|
|
45 | 65 | мА |
| Рабочий ток | Iop | непрерывное излучение |
|
120 | 150 | мА |
| Заданная температура ТЕС | Ts |
|
15 |
|
35 | °C |
| Прямое напряжение лазера | VF |
непрерывное излучение, выходная мощность 15 мВт |
|
1,3 | 2,5 | В |
|
Темновой ток
|
ID | Pf=15 мВт, VRD=5 В |
|
|
0,1 | мкА |
| Ток термистора | ITC |
|
10 |
|
100 | мкА |
| Сопротивление термистора | RTH | TLD=25°C, B=3900±100K | 9,5 | 10 | 10,5 | кОм |
| Ток TEC | ITEC | IF=EOL, TC=70°C |
|
|
1,4 | А |
| Напряжение TEC | VTEC | IF=EOL, TC=70°C |
|
|
2,8 | В |

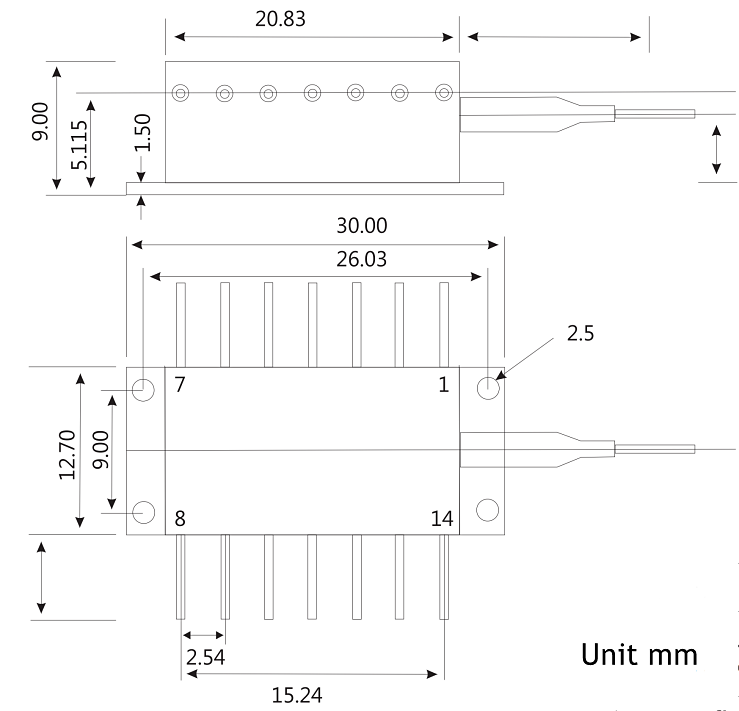

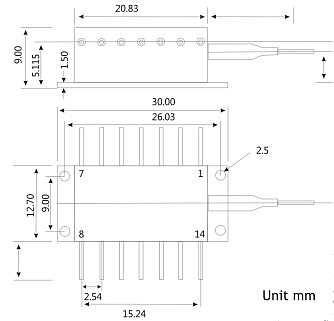

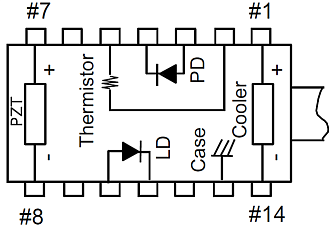

Абсолютные максимальные значения:
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Температура корпуса |
-40 | 25 | 70 | ℃ |
| Температура чипа | +10 | 25 | 40 | ℃ |
| Рабочий ток | 0 | 150 | 170 | мА |
| Прямое напряжение | 0,8 | 1,2 | 1,8 | В |
| Ток TEС |
|
1,2 | 1,4 | А |
| Обратное напряжение (LD) |
|
|
1,8 | В |
- Эксперименты с лазерной интерференцией.
- Оптические испытания и контрольно-измерительные приборы.
- Сенсоры.
