R-BC-N-03 - высокоточные КРТ модуляторов Маха-Цендера
- Постоянное напряжение смещения -11,34 - +11,34 В.
- Точки стабилизации Peak, Null.
- Минимальная амплитуда дизеринга 0,1%Vπ.
- Коэффициент экстинкции до 53 дБ.

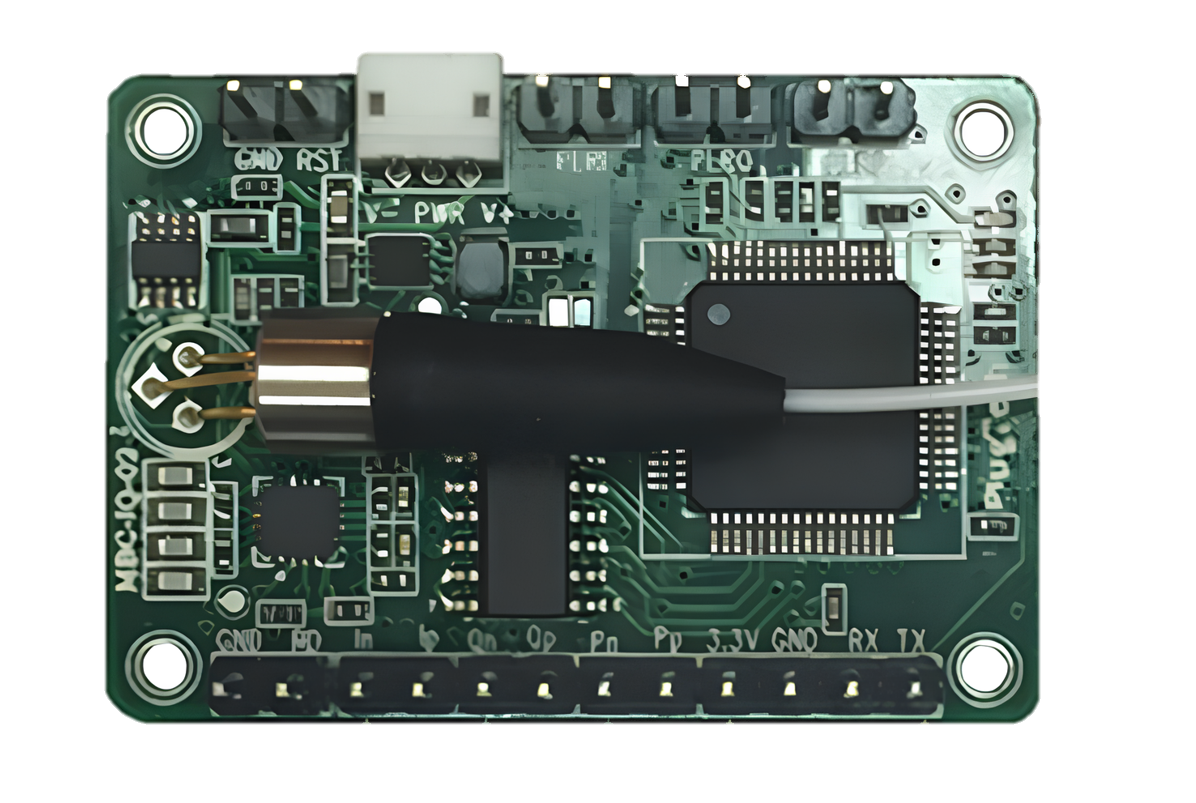

Контроллеры рабочей точки серии R-BC-N-03 предназначены для обеспечения стабильной и эффективной работы модуляторов Маха-Цендера в различных условиях эксплуатации. Полностью цифровой метод обработки сигналов позволяет контроллерам обеспечивать сверхстабильную производительность электрооптических модуляторов.
Контроллер подаёт на модулятор низкочастотный возмущающий добавочный сигнал малой амплитуды вместе с напряжением смещения. Обработав выходной сигнал модулятора, он определяет величину напряжения смещения и соответствующую ошибку. В соответствии с этими данными применяется компенсирующее напряжение смещения, сохраняя рабочую точку в нужном положении.
Контроллер обладает очень компактными размерами и высокой производительностью, что делает их идеальными для использования в современных системах связи. Максимальный стабильный коэффициент подавления по постоянному току, измеренный в лаборатории, составляет 50,4 дБ. Наивысший измеренный коэффициент подавления несущей — 43 дБ.
Особенности:
- Контроль смещения MZM в режимах Null (минимум) и Peak (максимум).
- Малый размер: 37 мм (Ш) x 25 мм (Г) x 8 мм (В).
- Высокий коэффициент подавления.
- Низкая амплитуда дизеринга.
- Высокая стабильность благодаря полностью цифровой реализации.
- Ручное управление с помощью перемычек (джамперов).
- Гибкие возможности управления OEM через UART.
- Автоматическое управление или заданное пользователем напряжение смещения.

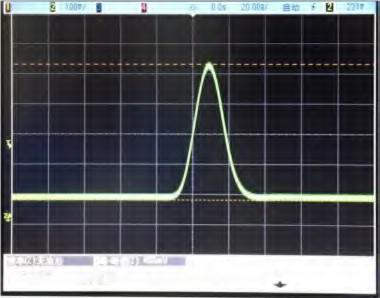

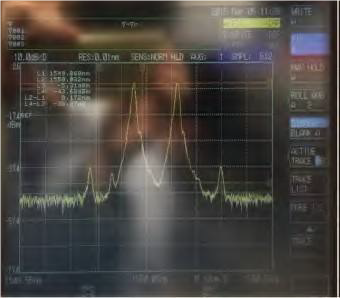

Примеры: подавление несущей (слева) и генерация импульса (справа).

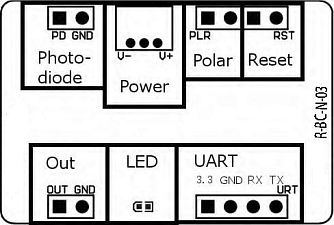

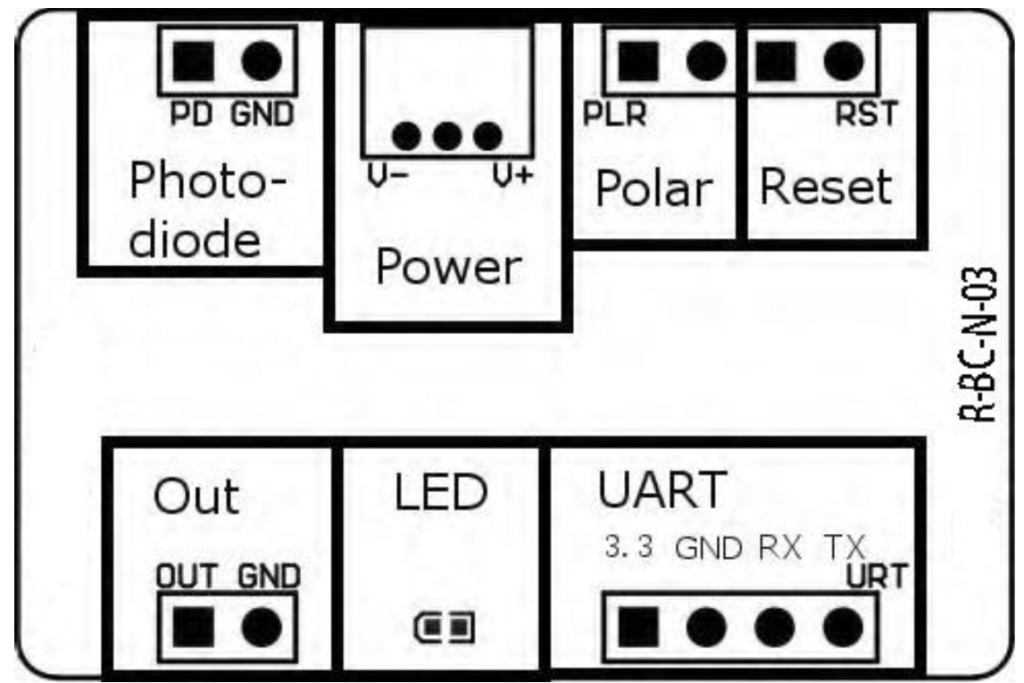

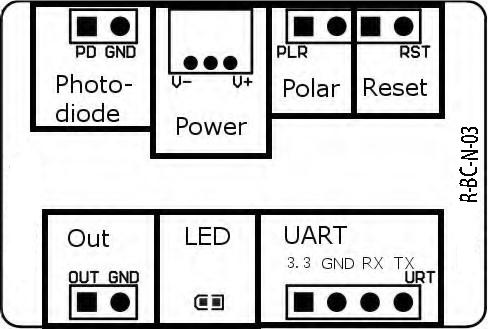

Пользовательский интерфейс
| Элемент | Действие | Значение |
|---|---|---|
| Photodiode |
PD: Подключить катод фотодиода MZM GND: Подключить анод фотодиода MZM |
Обеспечивает обратную связь по фототоку |
| Power | Источник питания для контроллера смещения |
V-: подключение к отрицательному электроду V+: подключение к положительному электроду Контакт посередине: заземление. |
| Polar | Установить или извлечь перемычку |
Без перемычки: режим Null (минимум) С перемычкой: режим Peak (максимум) |
| Reset | Установить перемычку и извлечь через 1 с | Перезагрузка контроллера |
| Out | Подключение к порту напряжения смещения MZM | OUT и GND обеспечивают напряжения смещения для модулятора |
| LED |
Беспрерывное свечение |
Работа в стабильном состоянии |
| Вкл-выкл или выкл-вкл каждые 0,2 с | Обработка данных и поиск точки управления | |
| Вкл-выкл или выкл-вкл каждые 1 с | Входная оптическая мощность слишком низкая | |
| Вкл-выкл или выкл-вкл каждые 3 с | Входная оптическая мощность слишком высокая | |
| UART | Управление контроллером через UART |
GND: Земля RX: Приемник контроллера TX: Передатчик контроллера |
| Параметр | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|
|
Параметры управления смещением
|
|||||
|
Коэффициент экстинкции
|
- | MER 1 | 53 | дБ | |
| Время стабилизации | 10 | с | |||
|
Электрические характеристики
|
|||||
|
Положительное напряжение питания
|
+14,5 | +15 | +15,5 | В | |
|
Положительный ток питания
|
20 | - | 30 | мА | |
|
Отрицательное напряжение питания
|
-15,5 | -15 | -14,5 | В | |
|
Отрицательный ток питания
|
1,5 | - | 4 | мА | |
|
Диапазон выходного напряжения
|
-11,34 | - | +11,34 | В | |
|
Точность выходного напряжения
|
- | 350 | - | мкВ | |
|
Частота дизеринга
|
999,99 | 1000 | 1000,01 | Гц | |
| Амплитуда дизеринга | 0,1% VП | B | |||
|
Оптические характеристики
|
|||||
|
Входная оптическая мощность 2
|
-30 | - | -9 | дБм | |
|
Длина волны входного сигнала
|
1100 | - | 1650 | нм | |
|
Общие характеристики
|
|||||
|
Размеры
|
37×25×8 |
мм | |||
- MER определяется как собственный коэффициент экстинкции модулятора. Достигаемый ER обычно соответствует ER модулятора.
- Входная оптическая мощность не относится к оптической мощности в выбранной точке смещения. Это максимальная оптическая мощность, которую модулятор может передавать в контроллер, когда напряжение смещения находится в диапазоне от −Vπ до +Vπ.
- Контроллеры модуляторов Маха-Цендера на основе ниобате лития и других.
- Генерация импульсов.
- Системы на основе бриллюэновского рассеяния.
- Оптические датчики.
