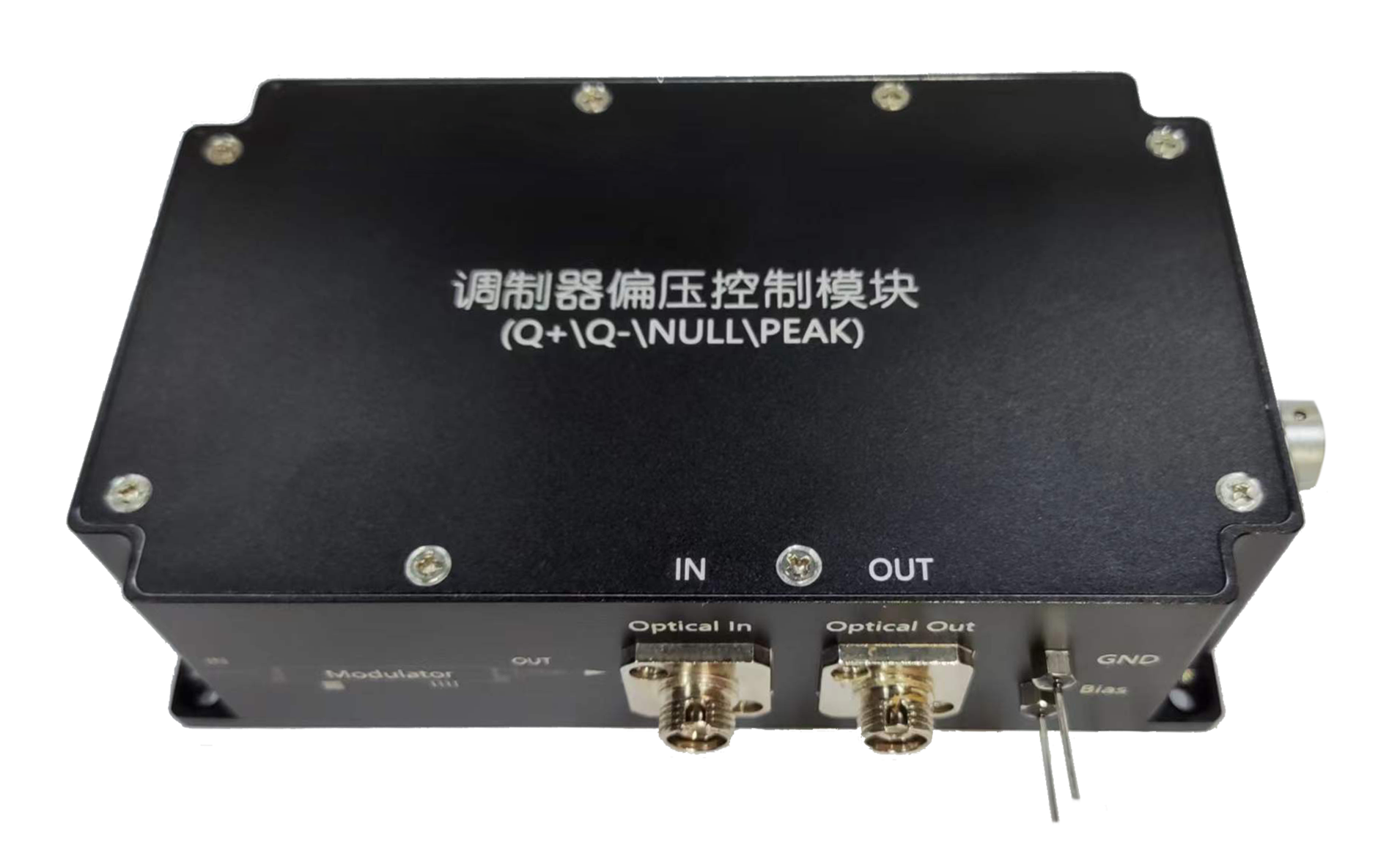

SSP-ABC-MZ - автоматические модули КРТ
- Постоянное напряжение смещения -10 - +10 В.
- Точки стабилизации Min, Max, Quad±.
- Входная мощность до 13 дБ.
- Рабочая длина волны от 780 до 1650 нм.
- Коэффициент экстинкции до 50 дБ.
Модули контроллеров рабочей точки серии SSP-ABC-MZ используется для автоматического управления напряжением смещения, что позволяет эффективно управлять модуляторами Маха-Цендера на основе ниобата лития. Устройства обеспечивают стабильную работу ЭОМ в нижней, верхней или точке квадратуры (линейная область). В каждый модуль интегрирован оптический разветвитель мощности с коэффициентом деления 1/99, что позволяет управлять переключением рабочей точки через внешний последовательный порт, а также осуществлять управление в ручном режиме. Модули совместимы с различными модуляторами и подходят для многих применений, включая научные эксперименты.
Особенности:- Различные положения рабочей точки, включая Min, Max и Quad± режимы.
- Последовательная передача данных, программируемая автоматическая точная настройка и возможность фиксации РТ.
- Поддержка широкого диапазона длин волн.
- Компактный дизайн и удобство управления.
Сигнальное созвездие без контроллера (слева) и сигнальное созвездие для QPSK с контроллером (справа).
Глазковая диаграмма для QPSK (слева) и спектр QPSK (справа).
Сигнальное созвездие для 16-QAM (слева) и спектр 16-QAM (справа).
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Оптические характеристики
|
||||
|
Входная оптическая мощность 1
|
0 | 13 | дБм | |
|
Рабочая длина волны 2
|
780 | 1650 | нм | |
|
Волоконно-оптический интерфейс
|
FC/APC | |||
|
Электрические характеристики
|
||||
|
Напряжение смещения
|
-10 | 10 | В | |
|
Коэффициент экстинкции 3
|
20 | 25 | 50 | дБ |
|
Область точек стабилизации
|
Положительная или отрицательная | |||
|
Точки стабилизации
|
Quad+ (Quad-) или Min (Max) | |||
|
Глубина модуляции (QUAD)
|
1 | 2 | % | |
|
Глубина модуляции (Null)
|
0.1 | % | ||
|
Контрольная частота (QUAD)
|
1K | Гц | ||
|
Контрольная частота (NULL)
|
2K | Гц | ||
|
Общие характеристики
|
||||
|

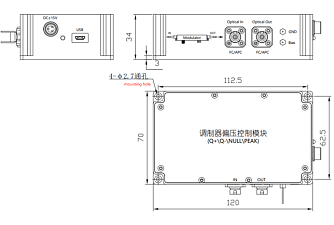

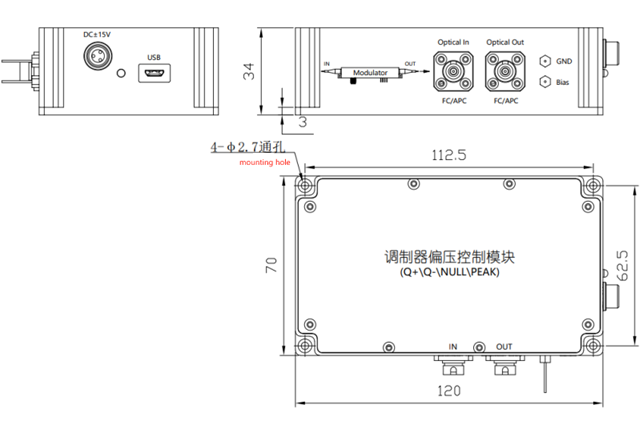

Размеры (ДxШxВ)
|
120x70x34 | мм | ||
|
Рабочая температура
|
0 - 70 | °С | ||
Примечания:
- Относится к диапазону мощности, подаваемой на модуль, когда выходная мощность модулятора максимальна. Для управления нижней точкой модулятора с высоким коэффициентом экстинкции входная мощность должна быть соответствующим образом увеличена. При особых требованиях к входной мощности можно отрегулировать внутренний разветвитель мощности и показатели усиления детектора. Пожалуйста, при оформлении заказа проконсультируйтесь с нашими специалистами.
- При оформлении заказа требуется указать рабочую длину волны.
- Коэффициент экстинкции также зависит от коэффициента экстинкции самого модулятора.
- Волоконно-оптическая связь.
- Радиофотоника.
- Импульсные применения.
| SSP-ABC |
MZ |
XX | XX | XX |
|---|---|---|---|---|
| Автоматический модуль КРТ |
Тип модулятора: MZ: модулятор Маха-Цендера |
Рабочая длина волны: 15: 1550 нм 13: 1310 нм 10: 1064 нм 08: 850 нм 07: 780 нм |
Тип волокна: S: SM P: PM |
Тип коннекторов: FA: FC/APC FP: FC/UPC |
