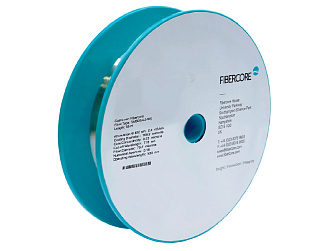

SM1500(4.2/80)P фоточувствительное легированное германием оптическое волокно

Высокотемпературные фоточувствительные изгибоустойчивые легированные германием оптические волокна серии SM1500(4.2/80)P с полиимидным покрытием разработаны компанией Fibercore для встраиваемых датчиков и применений с небольшим радиусом изгиба.

Длина волны накачки 1550 нм
Числовая апертура 0,29 – 0,31
Диаметр покрытия 95 ±5 мкм
Тип покрытия полиимид
Производитель:  FIBERCORE

Фоточувствительные легированные германием оптические волокна применяются для изготовления изгибоустойчивых линеек волоконных брэгговских решеток, Fibercore предлагает три серии легированных германием волокон SM1500(4.2/125)P, SM1500(4.2/80)P и SM1500(4.2/50)P. Эти волокна имеют сердцевину с концентрацией германия в 5 раз превышающую ее в телекоммуникационном волокне, что дает возможность осуществлять запись брегговских решеток без предварительного гидрирования.

Высокий уровень числовой апертуры (NA) этих волокон дает исключительную устойчивость к потерям от изгибов.

В этой серии волокон доступны дополнительные «низкопрофильные» диаметры оболочки 80 мкм или 50 мкм, что делает эти волокна идеально подходящими для высоконадежных, кольцевых и плотно упакованных применений, в том числе для волоконно-оптических гидрофонов и сейсмоприемников.

Возможна поставка волокон со специальным покрытием с возможностью записи брегговских решеток прямо через покрытие без необходимости его удаления.

Особенности:

  • Варианты с высоким уровнем числовой апертуры (NA) для экстремально низких потерь при макро и микро изгибах
  • Варианты с уменьшенным диаметром для высокой надежности катушек и уменьшенного объема упаковки
  • Конструкция с высоко фоточувствительной сердцевиной для высокой отражательной способности

Параметр Значение Ед. измерения
Рабочая длина волны 1550 нм
Длина волны отсечки 1350 – 1550 нм
Числовая апертура 0,29 – 0,31 -
Диаметр поля моды 4 – 4,5 @1550 нм
мкм
Затухание ≤ 2,5 дБ/км
Неконцентричность оболочки сердцевины ≤ 0,5 мкм
Диаметр оболочки 80 ±2 мкм
Диаметр покрытия 95 ±5 мкм
Тип покрытия полиимид -
Максимальная температура 300 – долгосрочное применение
400 – краткосрочное применение
°C

  • Геофоны
  • Гидрофоны
  • Температурные датчики
  • Датчики механических напряжений
  • Биомедицинские датчики
  • Волоконные брэгговские решетки (FBG)

Модель Описание
SM1500(4.2/80)P Фоточувствительное легированное германием оптическое волокно с полиимидным покрытием, диаметр 80 мкм
