DMX60C-24G - высокоскоростной оптический приемник с усилителем до 24 ГГц
DMX60C-24G - высокоскоростной оптический приемник с усилителем до 24 ГГц.
- Диапазон частот 0 - 24 ГГц.
- Максимальная входная оптическая мощность 10 дБм.
- Чувствительность 0,85 А/Вт.
- Диапазон рабочих длин волн 1100 - 1620 нм.

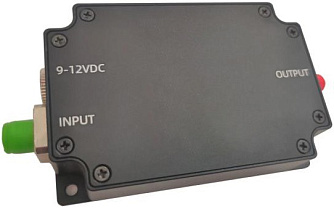

DMX60C-24G - одномодовый оптический волоконный приёмник на основе InGaAs предназначен для использования в диапазоне длин волн 1100-1650 нм. Детектор оснащен герметичным модулем в прочном корпусе. Оптический вход одномодового оптоволокна подключается к детектору через разъем FC, а выходной сигнал подается через SMA, который может быть подключен к измерительному прибору.
Особенности:
- Использование в ближнем инфракрасном диапазоне длин волн.
- Полоса пропускания 24 ГГц.
- Высокая чувствительность.
- Герметичный модуль детектора InGaAs.
- Цельнометаллический корпус с отличным экранированием.

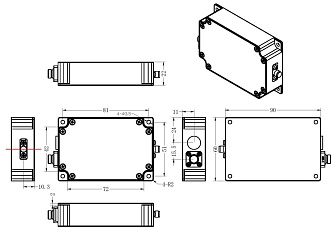

- Компактные габариты для легкой установки и интеграции.
| Параметр |
Значение |
Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|
DMX60C-24G |
|||||
|
Материал
|
InGaAs | - | ||||
|
Волоконно-оптический разъем
|
FC (SM) | - | ||||
|
Длина волны
|
1100 – 1620 | нм | ||||
|

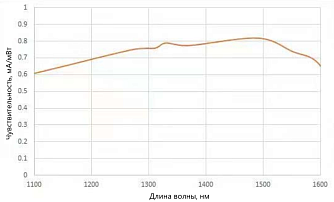

Чувствительность
|
0,85 |
А/Вт | ||||
|
Полоса пропускания*
|
24 | ГГц | ||||
|
Плоскостность усиления
|
±1,7 |
дБ | ||||
|
Оптическая мощность насыщения
|
10 | дБм | ||||
|
Обратные потери
|
-5 |
дБ | ||||
|
Выходное сопротивление
|
50 | Ом | ||||
|
Выходное соединение
|
DC/AC | - | ||||
|
Выходной разъем
|
SMA (female) |
- | ||||
|
Рабочее напряжение
|
9 – 12 | VDC | ||||
|
Рабочая температура
|
-20 – 65 | °C | ||||
|
Температура хранения
|
-40 – 85 | °C | ||||
*При нагрузке 50 Ом.
- Высокоскоростные волоконно-оптические зондирования.
- Микроволновая оптическая связь.
- Высокоскоростная оптоволоконная связь.
- Научный анализ и эксперименты.
- Высокоскоростное обнаружение световых импульсов.
