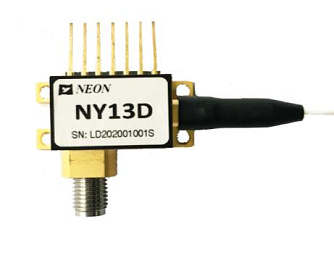

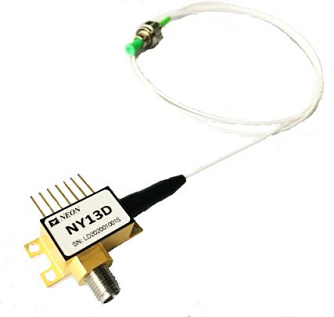

NY13D - DFB лазерный диод с прямой модуляцией
- Полоса пропускания от 10 МГц до 12-18 ГГц
- Центральная длина волны 1310 нм
- Выходная мощность до 10 мВт
- 7-pin корпус
- RIN -150 дБ/Гц
Лазерный диод серии NY13D от компании NEON (КНР) представляет собой DFB лазер с прямой модуляцией, который обеспечивает исключительную производительность для аналоговой оптоволоконной связи в применениях с широкой полосой пропускания. Лазерные диоды являются отличной альтернативой использованию коаксиальных кабельных систем для передачи сигналов в диапазоне от 10 МГц до 18 ГГц. Устройства обеспечивают значительное повышение надежности сетей РЧ связи за счет передачи РЧ-сигнала в его исходном формате. Благодаря этим свойствам лазерные модули обеспечивают значительное улучшение качества сигнала для широкого круга приложений, включая дистанционное управление антеннами, телеметрию, синхронизацию и распределение опорных сигналов, измерения и линии задержки.
Лазерные диоды серии NY13D имеют встроенный оптический изолятор, TEC и термистор
Особенности:
- Высокий динамический диапазон
- Полоса пропускания от 10 МГц до 12-18 ГГц
- Низкий пороговый ток
- Высокая выходная мощность
- Рабочая температура корпуса: от -40 до 85 °C
- Высокая надежность
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Длина волны | - | 1310 | - | нм |
| Частота (X-диапазон) | 0,1 | - | 12 | ГГц |
| Частота (Ku-диапазон) | 1 | - | 18 | ГГц |
| Выходная оптическая мощность | - | 10 | - | мВт |
| Пороговый ток | - | - | 10 | мА |
| Рабочий ток | - | 55 | 100 | мА |
| Рабочее напряжение | - | 1,5 | 2,5 | В |
| SMSR | 30 | - | - | дБ |
| RIN | - | - | -130 | дБ/Гц |
| Обратные потери (X-диапазон) | - | - | 2 | дБ |
|
Обратные потери (Ku-диапазон) |
- | - | 2,2 | дБ |
| Ток TEC | - | - | 1,2 | А |
| Напряжение TEC | - | - | 2,5 | В |
| Рабочий диапазон температур | -40 | - | +70 | С |
- Передача аналогового сигнала по ВОЛП
- Радиофотонные системы
- Активная фазированная антенная решетка (АФАР)
