AKG - высокоточные гониометры
Гониометры серии AKG изготовлены из высококачественного алюминиевого сплава и обладают высокой чувствительностью.
- Угол наклона до ±10°.
- Высота виртуальной оси до 75 мм.
- Нагрузка до 5 кг.
- Размер столика 60 х 60 мм.
- Изготовлены из алюминиевого сплава.
Производитель: EV
Гониометры серии AKG изготовлены из высококачественного алюминиевого сплава, оснащены перекрёстно-роликовыми подшипниками и приводятся в движение червячной передачей. Данные гониометры обладают высокой чувствительностью и работают стабильно и надежно, что подходит для применений с высокими требованиями к ручной регулировке угла.
Особенности:
- Червячная передача.
- Высокая чувствительность.
- Перекрёстно-роликовые подшипники.
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
AKG57-40 |
AKG40-40 |
AKG75.5-65 |
AKG50-65 |

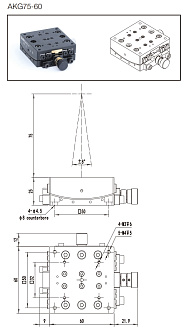

AKG50-60 | AKG75-60 | |
|
Угол наклона
|
±10 | ±15 | ±10 | ±15 | ±10 | ±8 | градусов |
|
Высота виртуальной оси
|
57 | 40 |
75,5 |
50 | 50 | 75 | мм |
|
Размер столика
|
40×40 |
65×65 | 60×60 | мм | |||
|
Высота столика
|
17 | 25,5 | 25 | мм | |||
| Направляющий механизм | перекрёстно-роликовый подшипник | ||||||
| Тип актюатора | червячная передача | ||||||
|
Передаточное отношение
|
252:1 | 235:1 | 352:1 | 252:1 | 252:1 | 352:1 | |
|
Материал корпуса, обработка поверхности |
черный анодированный алюминиевый сплав | ||||||
|
Вес
|
0,15 | 0,42 | 0,36 | кг | |||
|
Биение центра вращения
|
≤60 | ≤40 | ≤15 | мкм | |||
| Мин. значение нониуса | 0,1 | градусов | |||||
|
Угол поворота при одном
обороте микрометра |
≈1,13 |
≈1,53 |
≈1,02 |
≈1,43 |
≈1,43 | ≈1,02 | градусов |
|
Нагрузка
|
3 |
5 | кг | ||||
