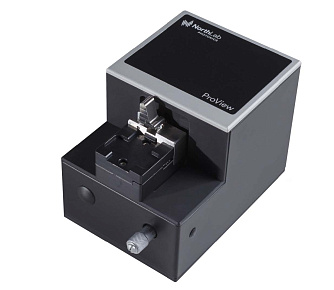

ProView LD - микроскоп и интерферометр для анализа торцевой поверхности оптического волокна
| Видимая зона | ~ 800 мкм |
| Разрешение | 2560 х 1920 (4,92MP) |
| Диаметр оболочки | 125 - 720 мкм |
|
2D и 3D-формы поверхности |
|
ProViewTM от NorthLab - высокотехнологичный интерферометр для точного измерения параметров и контроля качества торцевой поверхности оптического волокна с диаметром оболочки от 125 до 720 мкм. Интерферометр специально разработан для производственных линий, где требуется простой, быстрый и очень точный контроль качества торцевой поверхности. ProView также хорошо подходит для разработки, исследований в области волоконной оптики, а также для техобслуживания оптоволоконных скалывателей.

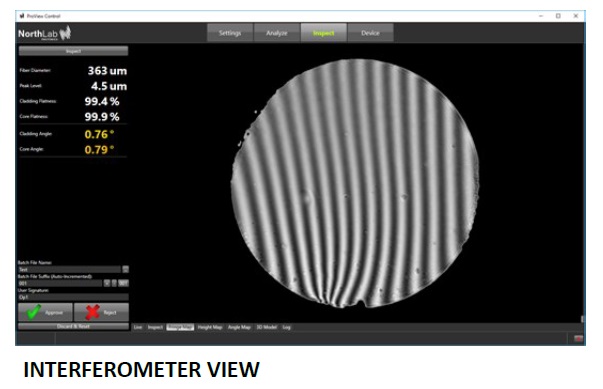

Во многих случаях структура интерферометрических полос может быть очень сложной для анализа и понимания. Для простоты использования и оптимальной скорости контроля, прибор включает в себя высокоразвитые и полностью автоматические функции для 2D и 3D анализа торцевой поверхности. Программное обеспечение автоматически определяет угол, равномерность и наклон торцевой поверхности.
Чтобы упростить процесс проверки, ProView может быть настроен на режим «PASS/FAIL», данная функция позволяет пользователю легко определить качество торцевой поверхности с помощью цветовых кодов на изображении.
В дополнение к проверке угла скалывания, ProView также может использоваться для измерения нескольких других свойств: диаметр волокна, расстояние между определенными точками и т.д.

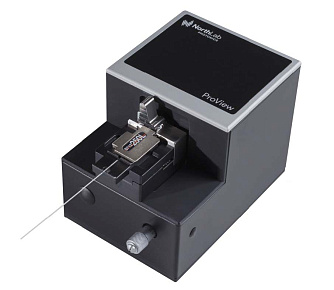

ProView имеет уникальный механизм зажима волокон, который может оснащаться стандартными держателями волокна от Fitel или Fujikura, но также позволяет использовать волокна без покрытия. По запросу зажимы и адаптеры могут быть изготовлены под заказ. Прибор поставляется с универсальным V-образным зажимом.
ProView имеет компактный размер, что делает его идеальным для производственных линий и использования бок о бок с сплавными сплиттерами, скалывателями и другими инструментами для проведения технологических операций с оптическими волокнами. Прибор подключается и питается через кабель USB 3.0 к внешнему ПК (не входит в комплект).
Особенности:
- Анализ торцевой поверхности волокна с диаметром оболочки от 125 до 720 мкм
- 2D и 3D-формы поверхности

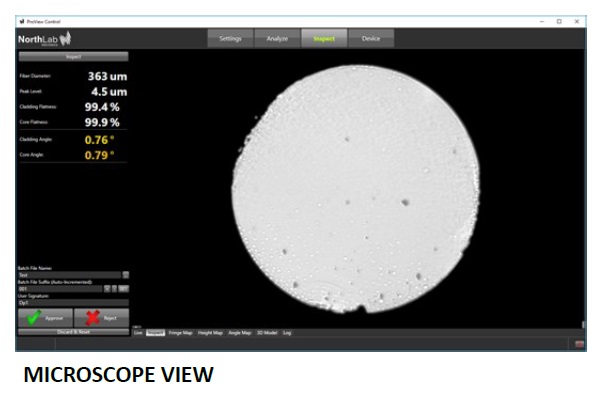

- Графический интерфейс ПК-контроллера с режимами: интерференционная полоса и проверка
- Очень быстрое время проверки с автоматическим измерением угла
- Дополнительное использование индикации PASS/FAIL скола угла
- Проверка качества торцевой поверхности: равномерность и перпендикулярность, повреждение и загрязнение
| Параметр | Значения | Единица измерения |
|---|---|---|
| Технические характеристики | ||
| Диаметр оболочки | 125 - 720 | мкм |
| Видимая зона | ~ 800 | мкм |
| Разрешение | 2560 х 1920 (4,92MP) | |
| Датчик | CMOS (монохромный) | |
| Формат файла изображения | JPEG, PNG, TIFF, GIF | |
| Источник питания | Через USB-порт | |
| Подключение к ПК | Высокоскоростной USB (USB 3.0) класса-A с кабелем 3 м | |
| Рабочая температура | От + 10 до + 40 | °C |
| Температура хранения | От - 20 до + 50 | °C |
| Влажность | 5 - 95 (без конденсации) | % RH |
| Габаритные размеры | 85 х 135 х 93 | мм |
| Вес | 1,2 | кг |
| Точность системы | ||
| Абсолютная точность | < 0,03° (стандартное отклонение 125 мкм) | |
| < 0,02° (стандартное отклонение 400 мкм) | ||
| Относительная точность | 5 % до 2° | |
| Системные требования | ||
| Компьютер | ПК Intel i5 или лучше | |
| USB | Один свободный порт USB 3.0 (высокоскоростной) | |
| Оперативная память | Минимум 4 ГБ оперативной памяти (рекомендуется 16 ГБ ОЗУ) | |
| Дисковое пространство | Минимум 500 МБ | |
| Операционная система | Windows 8/8.1/10 (64-bit) | |
- Анализ торцевой поверхности оптического волокна
- Технологические операции с оптическим волокном
- Исследования и разработки в области волоконной оптики
- Техническое обслуживание скалывателей для оптического волокна
Стандартный комплект поставки включает:
| Наименование | Артикул |
|---|---|
| ProView | IF-01-01000 |
| Платформа держателя волокна | IF-01-01001 (Fitel)/IF-01-01002 (Fujikura) |
| Регулировочная прокладка (набор из 4 шт) | IF-01-01003 |
| ПО для ПК и руководство пользователя |
