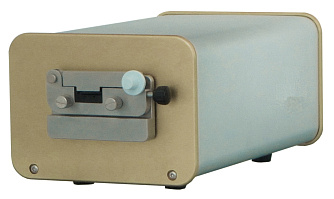

Saturn-FD - автоматический интерферометр для анализа волоконных массивов

Автоматический интерферометр для анализа волоконных массивов Saturn-FD обладает сверхчеткой оптической системой визуализации, оснащен функциями автоматической фокусировки и переключения волокон, а также предоставляет пользователю возможность автоматической маркировки, что делает его предпочтительным оборудованием для тестирования шага сердечника высококачественных многоканальных разъемов. Кроме того, оно автоматически генерирует изображения, данные и отчеты, упрощая последующее отслеживание и управление продукцией.

• Чрезвычайно высокая эффективность тестирования.

Благодаря превосходному программному обеспечению в сочетании с высокоинтеллектуальной системой автоматического управления Saturn-FD способен завершить тестирование многоканального коннектора за несколько секунд. Оборудование оснащено такими многофункциональными возможностями, как автоматическая фокусировка, автоматическое переключение волокон, автоматический анализ, и завершает тестирование и анализ FA на 12 волокон менее чем за 4 секунды, а тестирование FA на 72 волокна — менее чем за полминуты.

• Система автоматического переключения волокон.

Устройство управляет положением волокон в горизонтальном и вертикальном направлении, что позволяет автоматически переключать волокна в процессе тестирования. Высокая точность переключения и высокая скорость: пользователю достаточно одного клика, чтобы протестировать все волокна.

• Функция автоматического анализа.

Благодаря использованию высокоэффективных программных алгоритмов и передовой оптической системы устройство способно автоматически распознавать центры всех волокон в поле зрения, объединять центры волокон до и после перемещения, что при гарантии точности тестирования значительно повышает эффективность тестирования. Кроме того, программное обеспечение посредством точной обработки изображений компенсирует погрешности в процессе горизонтального и вертикального перемещения, благодаря чему точность механического позиционирования перестаёт быть проблемой.

• Автоматическое формирование списков данных и отчётов.

После каждого тестирования оборудование автоматически генерирует изображения состояния торца, данные и отчёты. Результаты отображаются в виде файлов Excel и BMP, что удобно для управления и анализа, а также способствует контролю качества торца оптического волокна и повышению качества выходной продукции.

• Настраиваемые типы коннекторов

Программное обеспечение позволяет пользователям настраивать требования к тестированию различных типов коннекторов. Так, можно выбрать оптоволоконную матрицу (FA), коннекторы MT/MPO и ввести соответствующие критерии оценки, а также может сохранять и считывать критерии оценки, что значительно упрощает настройку оборудования.
