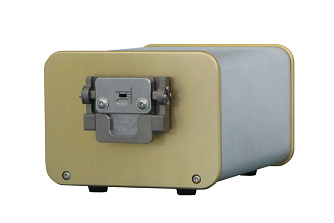

Saturn-UL - интеллектуальный анализатор торцевых поверхностей оптических волокон

Saturn-FD — это автоматизированный анализатор торцевых поверхностей оптических волокон, оснащённый функциями автоматической фокусировки, автоматического анализа, автоматической идентификации и автоматического переключения волокон, а также высококачественной оптической системой формирования изображения. Это оптимальное решение для интеллектуального анализа торцевых поверхностей оптических коннекторов. Кроме того, устройство автоматически формирует изображения, данные и отчёты, что упрощает последующее отслеживание и управление продукцией.

• Высокая скорость измерений.

Интеллектуальный анализатор торцевой поверхности Jupiter-UL сочетает эффективное программное обеспечение с высокоинтеллектуальной системой автоматического управления, что позволяет выполнять проверку многоволоконных коннекторов за считанные секунды. Благодаря функциям автоматической фокусировки, автоматического переключения волокон и автоматического анализа устройство выполняет проверку 12-волоконного MT-коннектора менее чем за 5 секунд, а 72-волоконного MT-коннектора — менее чем за 1 минуту, значительно быстрее ручного контроля.

• Система автоматического переключения волокон.

Устройство управляет положением волокон в горизонтальном и вертикальном направлении, что позволяет автоматически переключать волокна в процессе тестирования. Высокая точность переключения и высокая скорость: пользователю достаточно одного клика, чтобы выполнить проверку всех волокон.

• Автоматическое формирование списков данных и отчётов.

После каждого тестирования оборудование автоматически генерирует изображения состояния торца, данные и отчёты. Результаты отображаются в виде файлов Excel и BMP, что удобно для управления и анализа, а также способствует контролю качества торца оптического волокна и повышению качества выходной продукции.

• Функция автоматического анализа.

Saturn-FD использует эффективные программные алгоритмы и передовую оптическую систему, позволяющие автоматически обнаруживать даже мельчайшие загрязнения и царапины на торцевой поверхности оптических волокон и выделять их цветом. Замена оператора или снижение его концентрации вследствие усталости больше не влияет на результаты контроля, что позволяет повысить стабильность и объективность измерений.

• Настраиваемые критерии оценки торцевой поверхности.

Программное обеспечение поддерживает несколько стандартов оценки торцевой поверхности. Пользователь также может изменять критерии контроля в соответствии со своими требованиями. Можно настраивать как зоны A, B и C, так и параметры контроля в каждой зоне, включая допустимое количество и размер загрязнений, а также длину и ширину царапин. Это позволяет исключить погрешности, связанные с субъективной оценкой оператора, и сократить затраты времени на обучение персонала.
