SSP-ML/AT-MARS - интерферометры для анализа оптических коннекторов
- Ручная или автоматическая фокусировка.
- Разрешение 1 мкм.
- Время измерения 0,5 с.
- Настройка угла APC 7 - 9º.

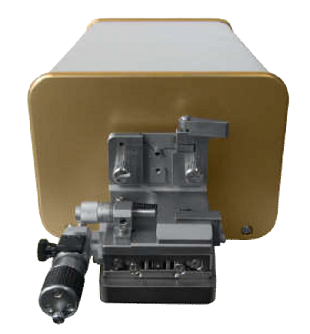

Интерферометры серии SSP-ML/AT-MARS представляют собой высокоточные инструменты, предназначенные для измерения и анализа геометрии торцевой поверхности оптических коннекторов. Эти устройства подходят для тестирования стандартных коннекторов, таких как SC/PC, SC/APC, FC/PC, FC/APC, ST, LC/PC, LC/APC, MU/PC, с диаметрами 1,25 мм или 2,5 мм. Измерение параметров, таких как радиус кривизны (ROC), высота волокна, смещение вершины, угол APC, угол ключа и других характеристик, позволяет улучшить полировку торцевой поверхности оптических коннекторов и обеспечить безупречную передачу данных. Серия представлена двумя моделями: SSP-ML-MARS - с ручной фокусировкой, и SSP-AT-MARS - с автофокусировкой.
Ключевые особенности:
- Высокая степень согласованности результатов тестирования с оборудованием других производителей.
- Высокая скорость отклика: время измерения всего 0,5 с.
- Точная обработка данных обеспечивает высокую точность измерений.
- Новый надежный алгоритм гарантирует получение точных результатов даже при загрязнении поверхности ферулы.
- Высококачественный и долговечный зажим для крепления волокна.
- Автоматическое создание 3D профиля для детального исследования оптических коннекторов.
- Автоматическое формирование отчетов и тестовых данных в формате Excel.
Интерфейс программного обеспечения в режиме 3D и режиме интерферограммы:
Тестирование и отображение 3D-геометрии торцевой поверхности ферулы:
Измерение концентричности:
2D отображение торцевой поверхности:
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Радиус кривизны (ROC)
|
Диапазон измерений |
3 - ∞ |
мм |
| Повторяемость |
±0,03 |
||
| Воспроизводимость | ±0,05 | ||
|
Высота волокна
|
Диапазон измерений |
-160 - 160 |
нм |
|
Повторяемость |
±2,0 |
||
|
Воспроизводимость |
±3,0 |
||
|
Смещение вершины
|
Диапазон измерений |
0 - 500 | мкм |
|
Повторяемость |
±1,0 |
||
|
Воспроизводимость |
±2,0 |
||
|
Угол APC
|
Диапазон измерений |
7 - 9 |
° |
|
Повторяемость |
±0,01 |
||
|
Воспроизводимость |
±0,02 |
||
|
Угол ключа APC
|
Диапазон измерений |
±1 |
° |
|
Повторяемость |
±0,02 |
||
|
Воспроизводимость |
±0,03 |
||
|
Источник излучения
|
LED 635 нм | - | |
|
Оптическое разрешение
|
1 |
мкм |
|
|
Увеличение
|
10X |
- | |
|
Поле зрения (FOV)
|
500x500 | мкм | |
|
Диапазон сканирования
|
-160 - 160 | нм | |
|
Метод измерений
|
Фазосдвигающая интерферометрия (PSI) |
- | |
|
Размеры оборудования (ДxШxВ)
|
350x160x130 |
мм | |
|
Размеры упаковки (ДxШxВ)
|
500x400x300 | мм | |
- Тестирование оптических коннекторов.
