SSP-DeltaML/AT800 - интерферометры для анализа оптических коннекторов

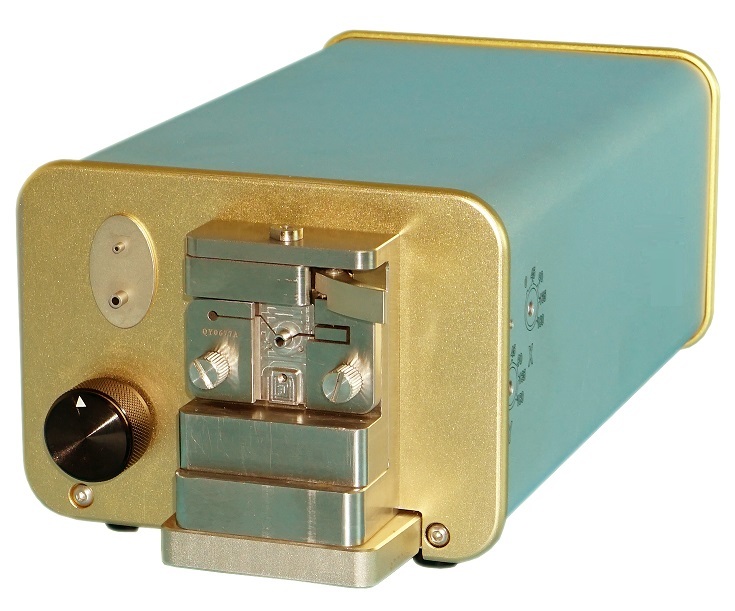

SSP-ML/AT800-MARS - это высокоточные приборы для измерения геометрии торца оптических волоконных коннекторов. Они используются для измерения стандартных оптических коннекторов, таких как SC/PC, SC/APC, FC/PC, FC/APC, ST, LC/PC, LC/APC, MU/PC диаметром 1,25 мм или 2,5 мм. Выходные параметры включают радиус кривизны (ROC), высоту волокна, смещение вершины, угол APC и угловое положение ключа и т. д., что помогает улучшить полировку торцов оптических коннекторов и обеспечивает идеальную передачу.

Ключевые особенности:

• Высокая степень согласованности результатов тестирования с оборудованием других производителей.
• Высокая скорость отклика: время измерения всего 0,3 с.
• Точная обработка данных обеспечивает высокую точность измерений.
• Новый надежный алгоритм гарантирует получение точных результатов даже при загрязнении поверхности ферулы.
• Высококачественный и долговечный зажим для крепления волокна.
• Автоматическое создание 3D профиля для детального исследования оптических коннекторов.
• Автоматическое формирование отчетов и тестовых данных в формате Excel.

Автоматический интерферометр для измерения углового вращения торцов волоконно-оптических разъемов SSP-ML/AT800-MARS дополнен модулем автоматического изменения угла вращения, позволяющим произвольно переключаться между 0 и 13° без ручной регулировки. Прибор способен тестировать все одножильные разъемы, представленные на рынке, выдавая такие параметры, как радиус кривизны, высота волокна, смещение вершины, угол APC и прочность соединения. Кроме того, прибор может использоваться для микроскопического исследования торцов, измерения концентричности образцов, параметров шлифовки и других параметров IEC, помогая пользователям предоставлять обратную связь по процессам шлифовки и установки.

Показатели эффективности измерений

Измеряемый параметр	Диапазон измерений	Повторяемость	Воспроизводимость
Радиус кривизны (мм)	3～∞	±0.03	±0.05
Высота волокна (нм)	-160～160	±1.0	±2.0
Смещение вершины (мкм)	0～500	±1.0	±2.0
Угол APC (град)	0～13	±0.01	±0.02
Погрешность углового положения ключа APC (град)	±1	±0.02	±0.03

1. Чрезвычайно высокая скорость измерений и виброустойчивость.

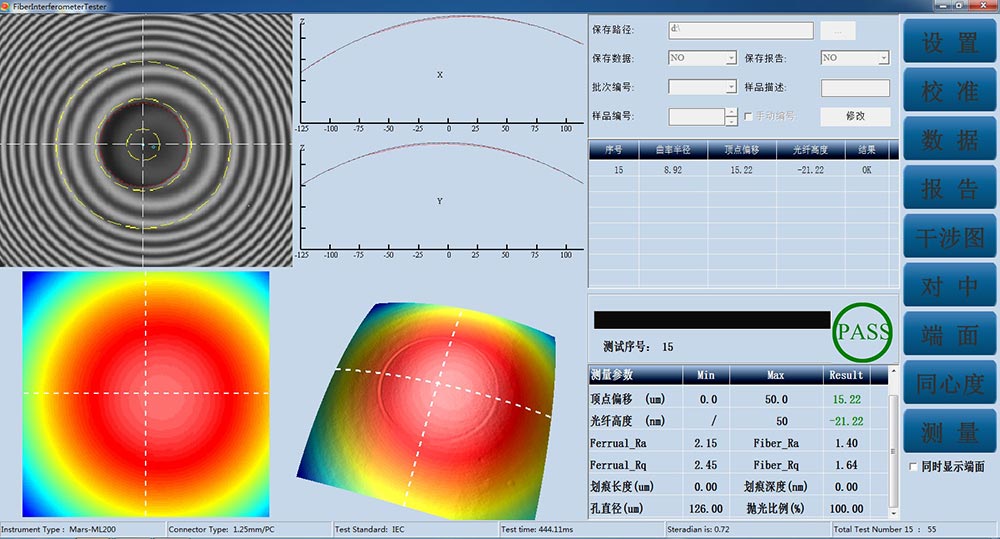

Использование передовых программных алгоритмов и аппаратных средств позволило сократить время расчёта до рекордных 0,3 с. Особая конструкция оптического тракта значительно повышает виброустойчивость изделия и позволяет точно проводить измерения даже в условиях наличия источников вибрации. Используемый в интерферометре зажим позволяет легко находить интерференционный сигнал при каждом перемещении образца, без необходимости частой фокусировки. После завершения измерения прибор автоматически формирует высококачественное трёхмерное изображение поверхности и график аппроксимации кривой, что позволяет пользователю наглядно оценивать рельеф поверхности коннектора.

2. Свободное переключение угла APC

Метод углового контроля в сочетании с программным обеспечением, электроникой и механикой высокой точности позволяет автоматически переключаться на любой угол в диапазоне от 0 до 13 градусов, удовлетворяя потребности клиентов в исследовании коннекторов со специальными углами.

3. Функция интеллектуального индукционного измерения

Устройство использует передовую оптическую индукционную конструкцию, безошибочно определяя установку образца и фиксацию зажима. Измерение запускается в реальном времени, что при обеспечении эффективности измерений снижает вероятность неправильных операций.

4. Наложение режимов двух источников света или белого света (опционально)

В соответствии с постоянно растущими потребностями рынка устройство может быть дополнено модулем двух источников света или модулем белого света (опция) для расширения диапазона расчёта высоты волокна. Режим расчёта с двумя источниками света использует принцип двухчастотной лазерной интерферометрии, расширяя обычный диапазон расчёта высоты волокна с ±160 нм до более чем ±1000 нм, при этом время расчёта контролируется в пределах 0,3 с. Режим белого света позволяет расширить диапазон расчёта высоты волокна до ±5000 нм.

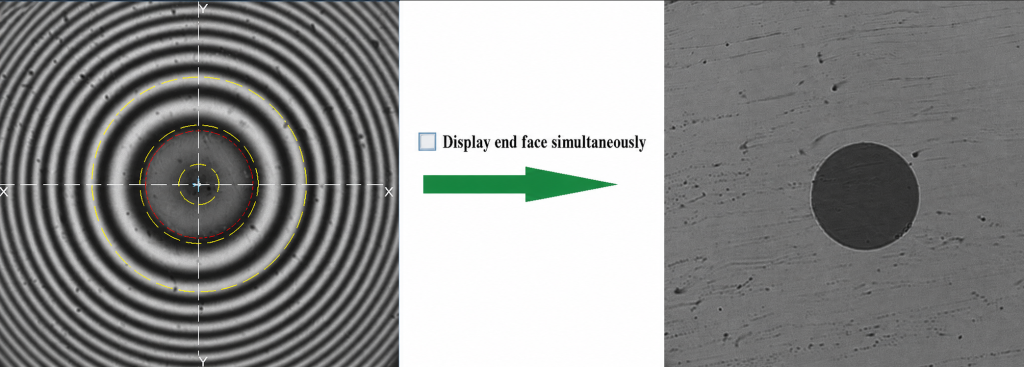

5. Переключение интерференции торца в реальном времени

Устройство использует уникальную конструкцию оптического тракта, обеспечивающую автоматическое бесшовное переключение между режимом интерференционных измерений и режимом контроля торца. Это позволяет пользователю выполнить две проверки за одно измерение.

6. Измерение соосности

Устройство, используя принцип формирования изображения торца, может также применяться для вспомогательного измерения соосности коннектора и наконечника (ферулы). Может использоваться производителями коннекторов для входного контроля.

7. Измерение торца наконечника

Устройство также может применяться для измерения трёхмерной геометрии торца наконечника, включая радиус кривизны, смещение вершины, а также расчёт шероховатости, царапин и других параметров. Эта функция может использоваться производителями наконечников для контроля шлифовки торца выпускаемой продукции и совершенствования технологии производства наконечников.

8. Функция юстировки коннектора

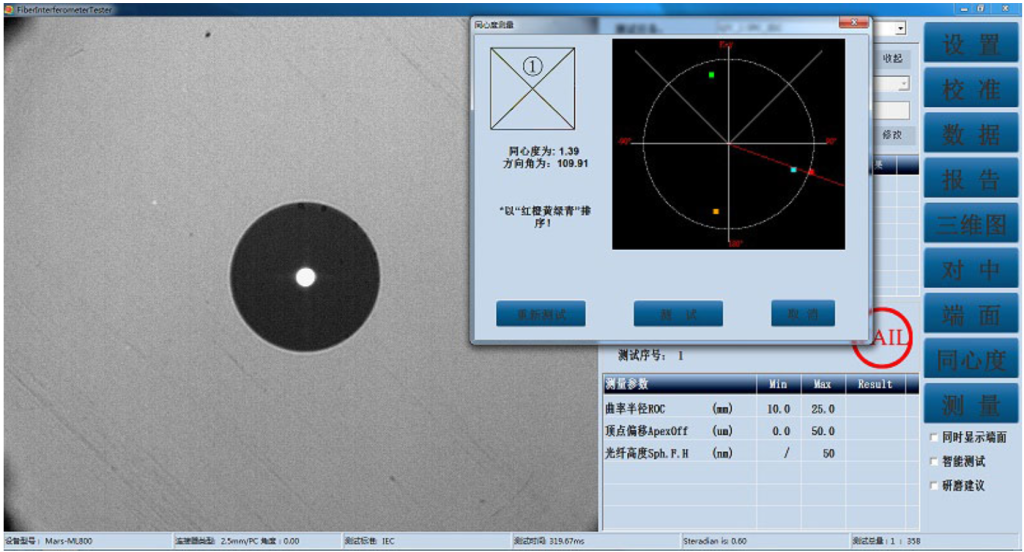

Используя принцип формирования изображения при прохождении света через сердцевину волокна, устройство измеряет центр сердцевины волокна и обнаруживает величину биения в процессе вращения для реализации функции юстировки. Это способствует повышению взаимозаменяемости коннекторов и оптических характеристик, а также снижению вносимых и обратных потерь.

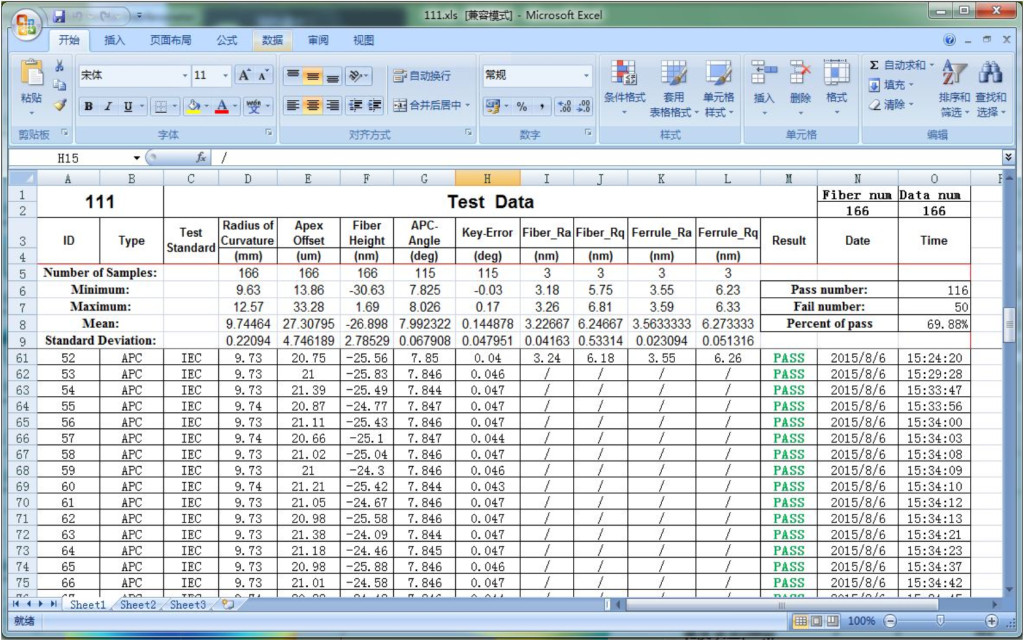

9. Совершенное хранение отчётов с данными

В процессе измерений устройство может автоматически выводить данные измерений и отчёты.
