IPEM-100 - модульный измеритель коэффициента поляризационной экстинкции
IPEM-100 - модульный измеритель коэффициента поляризационной экстинкции. Отличается широким динамическим диапазоном и высокой чувствительностью.
- До 8 каналов
- Рабочий диапазон длин волн: 900-1700 нм
- Измерение PER, оптической мощности, угла
- Динамеческий диапазон PER: >50 дБ
- Разрешение PER: 0.1 дБ
- Угловое разрешение: 0.1°
- Удалённый контроль: RS-232, GPIB
Производитель: OPEAK
IPEM-100 - устройство для измерения коэффициента поляризационной экстинкции (PER), позволяет также одновременно измерять мощность оптического излучения и угол рассогласования (между плоскостью поляризации с наибольшей оптической мощностью и ключом коннектора).
Чувствительность схемы измерения PER может достигать -40 дБ, а точность измерения регулируется частотой вычисления PER на основе полученных данных.

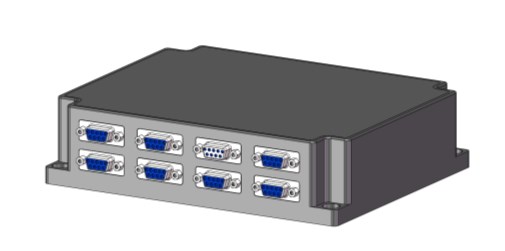

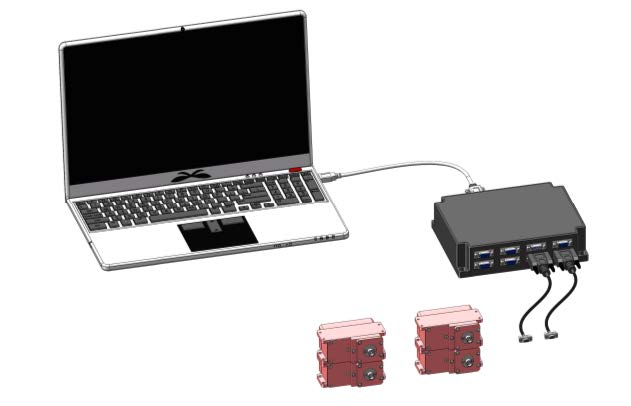

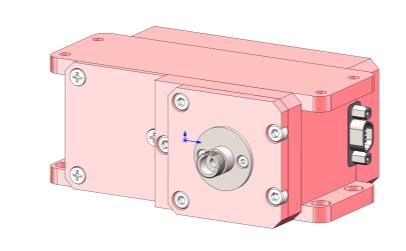

Модульная система. При этом используются модули измерителей PER, контроллер и ПК. Один контроллер может поддерживать связь с 8-ю модулями одновременно.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Рабочий диапазон длин волн | 900-1700 | нм | ||
| Входная оптическая мощность | -40 - +10 | дБм | ||
| Динамический диапазон PER (мощность >-10 дБм) | 0-50 | дБ | ||
| Динамический диапазон PER (мощность >-20 дБм) | 0-40 | дБ | ||
| Динамический диапазон PER (мощность >-30 дБм) | 0-30 | дБ | ||
| Динамический диапазон PER (мощность >-40 дБм) | 0-20 | дБ | ||
| Скорость измерения | 0.1 / 0.5 / 1 | сек/цикл | ||
| Разрешение PER | 0.1 | дБ | ||
| Точность PER (для PER < 30 дБ) | ± 0.15 | дБ | ||
| Угловое разрешение | 0.1 | ° | ||
| Разрешение (мощность) | 0.1 | дБ | ||
| Тип разъёма | FC/PC, FC/APC, LC/PC, LC/APC (сменный) | - | ||
| Питание | AC 220 В / 50 Гц | - | ||
| Потребляемая мощность | <40 | Вт | ||
| Интерфейс | RS-232, GPIB | - | ||
| Управление | Кнопочное, сенсорный экран, удалённое | - | ||
| Аналоговый разъём | BNC | - | ||
| Рабочий диапазон температур | от 5 до + 45 | °C | ||
| Габариты | 416 х 256 х 120 | мм3 | ||
| Масса | 3.6 | кг | ||
- Измерение коэффициента поляризационной экстинкции (PER).
- Выставление углового положения осей двулучепреломляющего (PM) волокна при стыковке.
- Выставление положения PM волокна относительно источника излучения.
