XQ7410 - перестраиваемый скалыватель волокон

XQ7410 – электронный скалыватель для волокон большого диаметра, разработанный для массового производства и научных применений. Позволяет скалывать как ОВ, так и капилляры, жгуты.

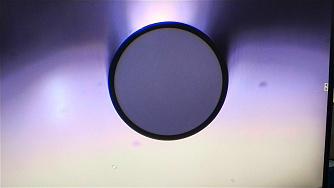

Производит плоские сколы.
Диаметр оболочки 80 - 1500 мкм.
Диаметр покрытия 80 - 2500 мкм.
Максимальное продольное натяжение 49 Н.
Гибкая настройка параметров.

Производитель: OSCOM

Узнать цену

Задать вопрос

Скалыватель волокон серии XQ7410 от компании OSCOM является гибким инструментом, специально разработанным для производства компонентов волоконных лазеров, например, объединителей накачки (комбайнеров). Максимальное натяжение и гибкость позволяют скалывать как оптические волокна, так и капилляры, жгуты и т.д.

Качество производимого скола, диапазон диаметров скалываемых волокон и лёгкость в управлении является причиной, которая делает это устройство универсальным и популярным в производстве и в области исследований и разработок.

Ключевые особенности:

Широкий диапазон диаметров скалываемых волокон.
Сенсорный экран и удобный интерфейс.
Малый шаг настройки продольного натяжения ОВ перед произведением насечки.
Лёгкость настройки параметров скола.
Различные типы держателей, подходит для всех типов ОВ.
Лезвие с алмазным напылением.

Параметр	Значения				Единица измерения
Модель	XQ7410	XQ7410-B	XQ7410-V	XQ7410-S
Тип скалывателя	Для плоского скола	С литиевым аккумулятором	С вакуумным насосом	Расширенный/пользовательский
Диапазон перемещения	0 - 25			0 - 80	мм
Экран дисплея	сенсорный
Диаметр оболочки	80 - 1500				мкм
Диаметр покрытия	80 - 2500				мкм
Тип волокна	SM/MM/GDF/YDF/PCF/объединители накачки/жгуты оптоволокна/стеклянные трубки
Метод скалывания	натяжение и нанесение засечки
Диапазон натяжения	макс.: 49				Н
Шаг настройки натяжения	2,9				мН
Шаг лезвия	1,3				мкм
Материал лезвия	алмаз
Масса	3,8 / 5,0				кг
Допуск на скол	пассивное волокно ±0,3°/ активное волокно ±0,5° (диаметр более 1 мм ±1°)
Крепление волокна	магнитное крепление		магнитное крепление/вакуумный насос	магнитное крепление
Источник питания	12 В DC, 5А
Рабочая температура	0 - 40				°C
Влажность	5 - 95				%
Габариты	240×140×150 / 286×147×163				см

Производство объединителей накачки (комбайнеров).
Производство волоконно-оптических компонентов.
Проведение исследований.

XQ7410 - перестраиваемый скалыватель волокон 200.3(Kб)

Модель	Описание
XQ7410	Электронный скалыватель для всех типов волокон. Диаметр оболочки волокна 80 - 1500 мкм. Для прямых сколов.
XQ7410-B	Электронный скалыватель для всех типов волокон. Диаметр оболочки волокна 80 - 1500 мкм. С литиевым аккумулятором.
XQ7410-V	Электронный скалыватель для всех типов волокон. Диаметр оболочки волокна 80 - 1500 мкм. С вакуумным насосом.
XQ7410-S	Электронный скалыватель для всех типов волокон. Диаметр оболочки волокна 80 - 1500 мкм. Расширенный/пользовательский.
Держатели	80/125/200/250/320/360//400/500/550/750/1000/1250/1500/2000 мкм/по индивидуальному заказу
