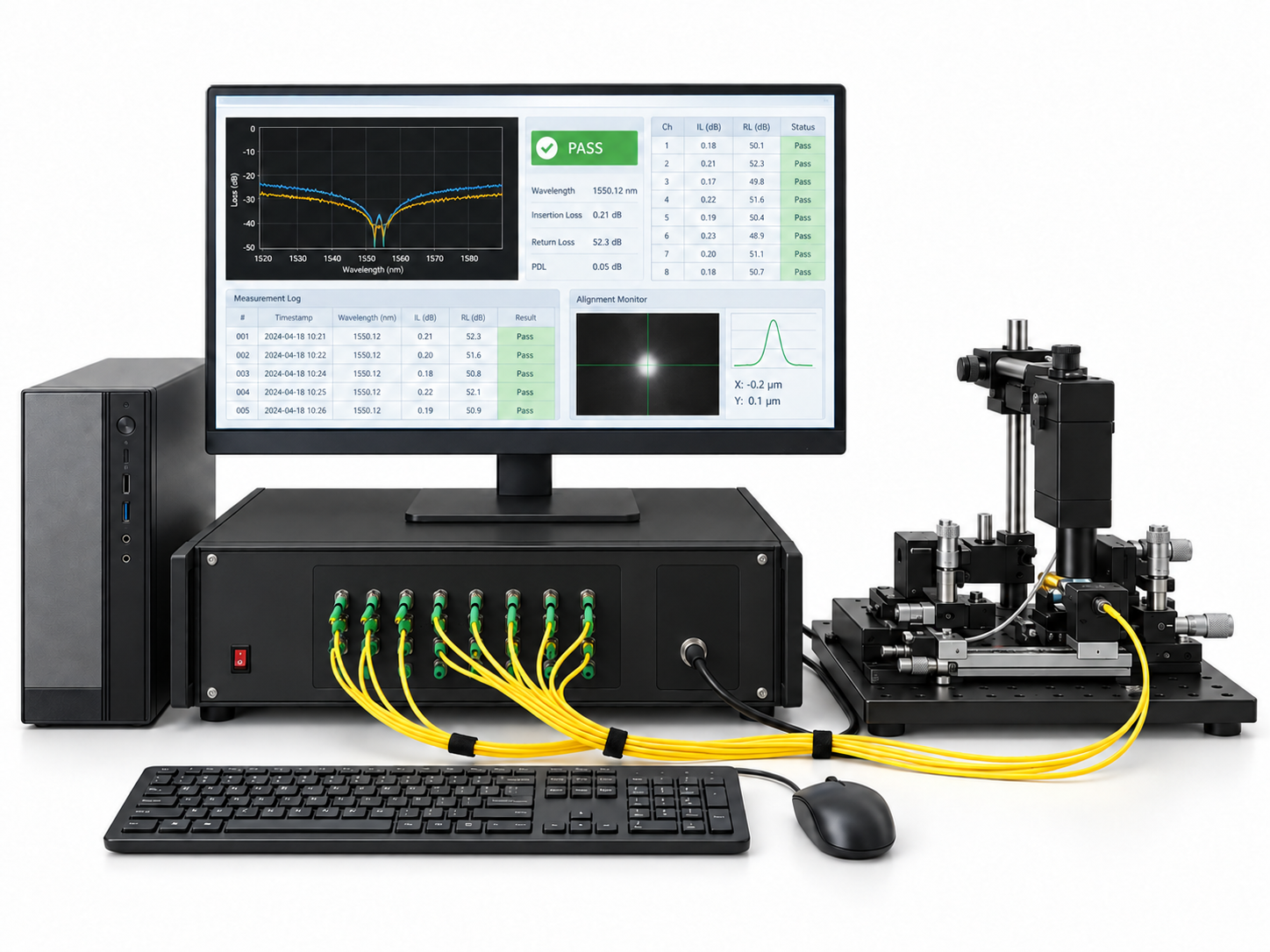

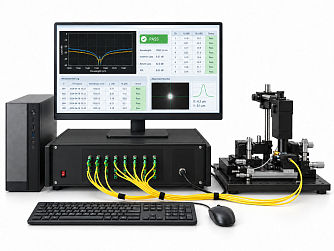

SSP-ILRL-MTFA - автоматизированная система измерения вносимых и обратных потерь
SSP-ILRL-MTFA – автоматизированная система измерения вносимых (IL), обратных (RL) потерь и полярности компонентов MT-FA.
- Поддержка MT-MT, MT-FA, MT-Jumper и других многоволоконных компонентов.
- Конфигурации на 12, 24, 32 или 48 каналов.
- Автоматическое позиционирование и определение полярности.
- Одноволновое измерение IL для 12 каналов за 3 с.
SSP-ILRL-MTFA – автоматизированная измерительная система для комплексного контроля вносимых потерь, обратных потерь и полярности многоволоконных компонентов MT-FA. Система сочетает технологию измерения обратного отражения, распознавание изображений и управление прецизионной механической платформой и предназначена для контроля MT-MT, MT-FA и MT-Jumper, включая компоненты оптических модулей 400G, 800G и 1.6T.
Особенности:
- Автоматизированное измерение IL, RL и полярности.
- Поддержка MT-2FA, MT-3FA, 2MT-3FA и других конфигураций.
- Автоматическое переключение источника красного излучения.
- Электромеханическая платформа.
- Автоматическое позиционирование тестируемых каналов.
- Специализированные держатели для различных типов DUT.
- Два внешних фотоприёмных канала большой площади.
- Определение полярности посредством обработки изображения.
- Управление через RS232 или USB.
- Локальное программное управление через API.
- Экспорт результатов в Excel, PDF и SQL, а также на удалённый сервер.
- DLL для вторичной программной интеграции.
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
|
Типы используемого волокна
|
SM 9/125 | MM 50/125 или 62,5/125 | - |
|
Тип фотоприемного узла
|
InGaAs, интегрирующая сфера | - | |
|
Максимальная чувствительная область
|
6 × 20 мм @внешняя интегрирующая сфера / 8 мм @InGaAs | - | |
|
Спектральный диапазон
|
850 - 1700 | нм | |
|
Диапазон мощности, интегрирующая сфера
|
+20 ~ -55 | дБм | |
|
Диапазон мощности, InGaAs
|
+5 ~ -75 | дБм | |
|
Линейность
|
±0,04 дБ @+20~-35 дБм; ±0,08 дБ @-35~-45 дБм; ±0,2 дБ @-45~-55 дБм | - | |
|
Нормированные длины волн
|
1310 и 1550 | нм | |
|
Тип источника
|
FP-лазер | LED | - |
|
Допуск центральной длины волны
|
±10 | ±30 | нм |
|
Выходная мощность
|
> -3 | > -3 | дБм |
|
Стабильность источника
|
±0,01 дБ / 15 мин; ±0,05 дБ / 8 ч | - | |
|
Разрешение
|
0,01 | дБ | |
|
Диапазон RL
|
10 - 70 | 10 – 50 | дБ |
|
Точность RL
|
±1 дБ @10-60 дБ | ±1 дБ @10–40 дБ | - |
|
Количество каналов
|
24 / 48 | - | |
|
Определение полярности
|
поддерживается | - | |
|
Интерфейс связи
|
RS232 | - | |
|
Номинальная мощность
|
150 | Вт | |
|
Производительность
|
3 с/канал @одноволновое IL | - | |
|
Оптический выход
|
FC/APC | - | |
|
ОС
|
Windows 10 / 11 | - | |
|
Время прогрева
|
15 | мин | |
|
Питание
|
220 В AC | - | |
|
Рекомендуемый межкалибровочный интервал
|
18 | месяцев | |
|
Габаритные размеры
|
3U x 450 x 420 | мм | |
- Длительный лабораторный мониторинг.
- Производственный контроль.
- Автоматизированный производственный контроль многоволоконных компонентов.
SSP-ILRL-MTFA
A
AA
AAA
A
Электромеханическая платформа
N
Электромеханическая платформа
не входит в комплект
не входит в комплект
M
Электромеханическая платформа
входит в комплект
входит в комплект
Количество каналов
12
12 каналов
24
24 канала
32
32 канала
48
48 каналов
Тип волокна
SM0
9/125 одномодовое
волокно
волокно
MM1
50/125 многомодовое
волокно
волокно
MM2
62,5/125 многомодовое
волокно
волокно
Тип фотоприёмника
1
Внешняя
интегрирующая сфера
интегрирующая сфера
2
Внешний фотодетектор
большой площади
