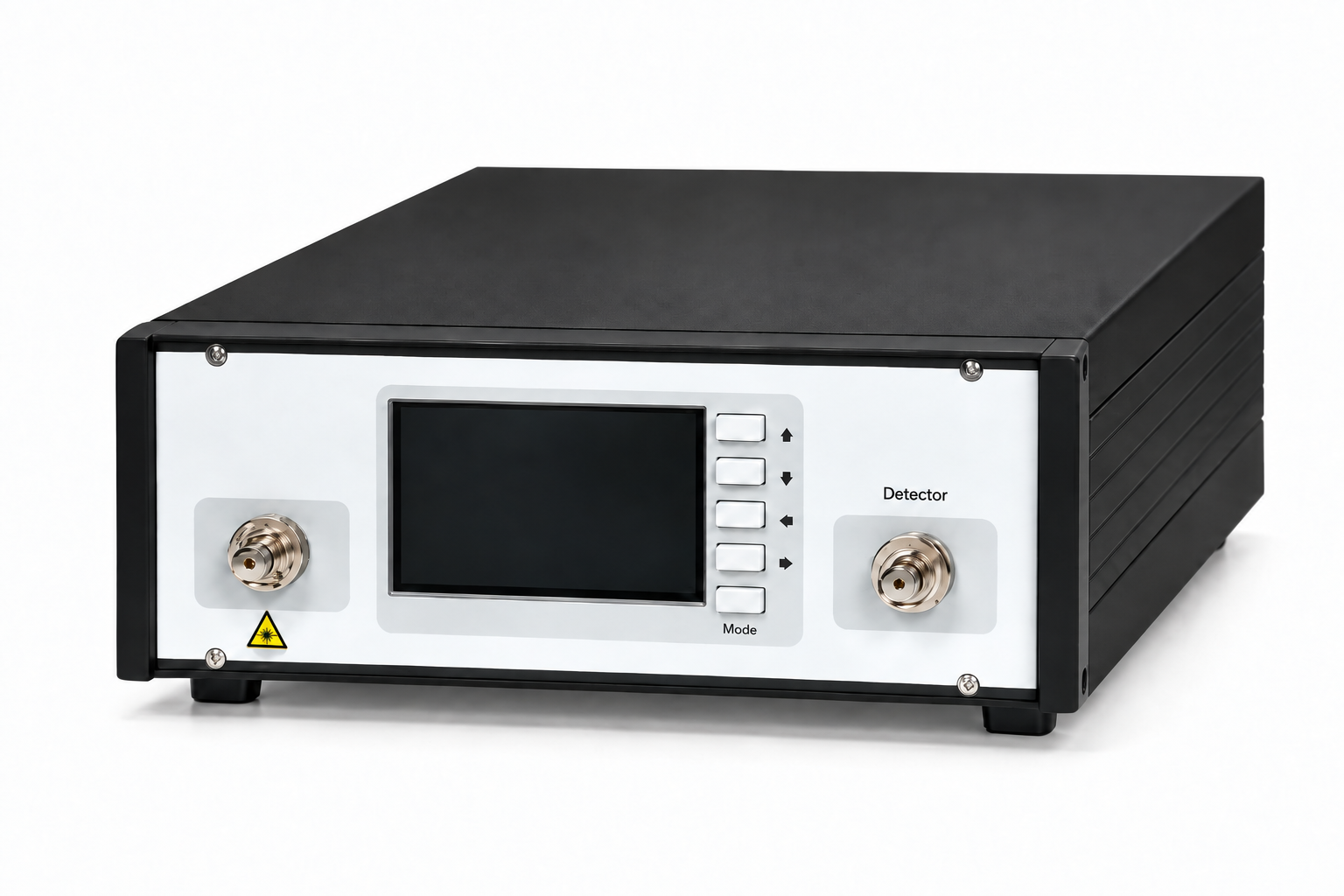

SSP-ILRL-NM - анализатор вносимых и обратных потерь
SSP-ILRL-NM – анализатор вносимых (IL) и обратных (RL) потерь для тестирования пассивных волоконно-оптических компонентов без намотки волокна.
- Длины волн тестирования 1310/1550 нм или 850/1300 нм.
- Диапазон измерения обратных потерь до 80 дБ.
- Диапазон измерения оптической мощности от –75 до +5 дБм.
- Двухволновое измерение IL/RL менее чем за 1 с.
Анализатор для измерения вносимых потерь, обратных потерь и оптической мощности волоконно-оптических компонентов без необходимости намотки исследуемого волокна при определении обратных потерь.
Прибор предназначен для контроля оптических кабелей, волокон, соединителей и пассивных оптических компонентов, в том числе изделий, намотка которых затруднена или невозможна.
- Измерение обратных потерь без намотки волокна.
- Двухволновое измерение вносимых и обратных потерь менее чем за 1 с.
- Динамический диапазон измерения обратных потерь более 80 дБ.
- Автоматизированный режим ILRL2.
- Автоматическая установка нуля при измерении обратных потерь.
- Возможность оснащения интегрирующей сферой для многоволоконных компонентов.
- Звуковая сигнализация при выходе измеренного значения за установленный предел.
- Программное обеспечение для проведения и обработки измерений.
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
|
Типы используемого волокна
|
SM | MM | - |
|
Тип фотодетектора
|
InGaAs | - | |
|
Диаметр фотодетектора
|
2,0 | мм | |
|
Спектральный диапазон фотоприемника
|
850 – 1700 | нм | |
|
Диапазон измерения оптической мощности
|
+5 ~ -75 | дБм | |
|
Суммарная неопределенность
|
5 | % | |
|
Суммарный шум
|
< 10 | пВт | |
|
Единицы измерения
|
дБм / дБ | - | |
|
Длины волн
|
1310 и 1550 | 850 и 1300 | нм |
|
Источник
|
FP-лазер | LED | - |
|
Выходная мощность
|
> -14 | > -27 | дБм |
|
Стабильность источника
|
±0,01 / 15 мин; ±0,05 / 8 ч | дБ | |
|
Тип источника для измерения RL
|
Импульсный FP-лазер | - | |
|
Диапазон измерения RL
|
12 - 80 | 12 - 55 | дБ |
|
Точность измерения RL
|
±1 @14-60 дБ | ±1 @14–45 дБ | дБ |
|
Длина эталонного волокна
|
2 - 10 | м | |
|
Минимальная длина тестируемого волокна
|
2 @APC; 3 @PC | м | |
|
Максимальная длина волокна
|
1000 | м | |
|
Оптический выход
|
FC/APC | - | |
|
Интерфейс связи
|
RS232 | - | |
|
Рабочая температура
|
+10 ~ +40 | °C | |
|
Температура хранения
|
-15 ~ +70 | °C | |
|
Время прогрева
|
5 - 15 | мин | |
|
Питание
|
180 – 260 В AC, 50 Гц | - | |
|
Масса
|
< 5 | кг | |
|
Габаритные размеры
|
100 x 235 x 380 | мм | |
- Производство пассивных волоконно-оптических компонентов.
- Контроль многоволоконных компонентов для центров обработки данных.
- Интеграция в автоматизированные измерительные системы.
- Лабораторные исследования.
- Научные и учебные учреждения.
SSP-ILRL-NM
S/M
1/2
1/2/3
Режим
S
Одномодовый
M
Многомодовый
Тип конфигурации
1
Стандартный
фотодетектор 2,0 мм
фотодетектор 2,0 мм
2
Интегрирующая сфера
Тип волокна
1
9/125 SM волокно
2
50/125 MMF волокно
3
62,5/125 MMF волокно
| Модель | Описание | Наличие | |
|---|---|---|---|
| SSP-ILRL-NM-X-X-X | Анализатор вносимых и обратных потерь. Требуется уточнить параметры для заказа. | Под заказ |
