PL-FP-1360 - 1360 нм FP лазерные диоды
PL-FP-1360 - серия лазерных диодов Фабри-Перо в корпусе 14-pin "бабочка" с центральной длиной волны 1360 нм.
- Центральная длина волны 1360 нм.
- Ширина спектра 0,5 нм.
- Выходная мощность до 600 мВт.
- Корпус 14-pin "бабочка".
- Тип волокна SM, PM.
Производитель: LD-PD
Лазерные диоды Фабри-Перо серии PL-FP-1360 представляют собой источники когерентного излучения с центральной длиной волны 1360 нм, отлично подходящие для оптических измерений и коммуникаций. Лазерные диоды упакованы в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.
Особенности:
- Оптическая выходная мощность до 600 мВт.
- Коннектор FC/APC.
- Корпус 14-pin «бабочка».
- Непрерывный или импульсный режим работы.
- Встроенные фотодиод и TEC.
- SM или PM волокно диаметром 0,9 мм.

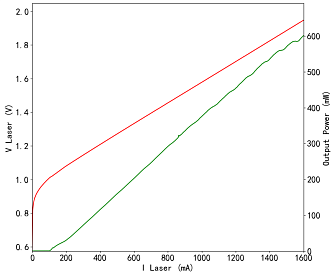

Электрические/оптические характеристики
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Центральная длина волны | 1359 | 1360 | 1361 | нм |
| Ширина спектра |
|
0,44 |
|
нм |
| Пороговый ток |
|
105 | 150 | мА |
| Рабочий ток | - | 1600 | 1800 | мА |
| Выходная оптическая мощность | 400 | 500 | 600 | мВт |
| Темновой ток ФД (VRD=5В) | - | - | 0,1 | мкА |
| Коэффициент экстинкции (для PM версии) | 18 | 31,5 | - | дБ |
| Тип волокна |
SMF-28E / PM |
- | ||
| Прямое напряжение | - | 1,8 | 2,5 | В |
| Сопротивление термистора | 9,5 | 10 | 10,5 | кОм |
| Температурный коэффициент термистора | - | -4,4 | - | %/°C |
| Тип коннектора |
FC/APC |
- | ||
Абсолютные предельные значения
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Температура корпуса
|
-5 | +25 | +70 |
°С |
|
Температура чипа
|
+10 |
+25 |
+40 |
°С |
|
Рабочий ток
|
0 | 1600 | 1800 | мА |
|
Прямое напряжение
|
0,8 | 1,2 | 1,8 | В |
|
Ток TEC
|
- | 1,2 | 1,4 | А |
|
Обратное напряжение (ЛД)
|
- | - | 1,8 | В |
|
Обратное напряжение (ФД)
|
- | - | 10 | В |
- Спектральный анализ.
- Лазерная интерферометрия.
- Лазерное зондирование.
