PL-HP-FP-1122 - 1122 нм высокомощные FP лазерные диоды
PL-HP-FP-1122 - серия высокомощных лазерных диодов Фабри-Перо в корпусе 14-pin "бабочка" с центральной длиной волны 1122 нм.
- Центральная длина волны 1122 нм.
- Ширина спектра 0,3 нм.
- Выходная мощность до 300 мВт.

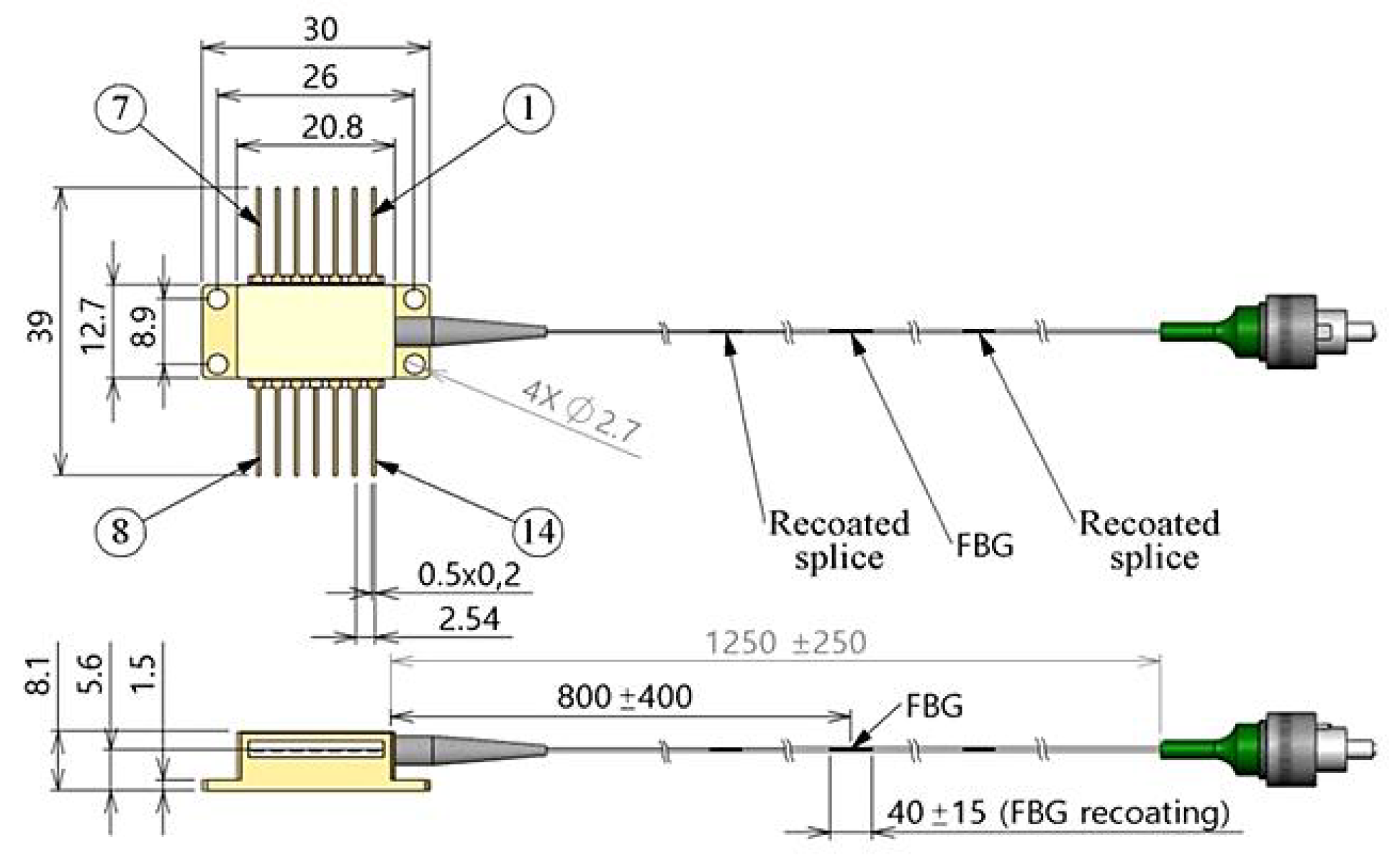

- Корпус 14-pin "бабочка".
- SMF-28E или PM волокно .
Производитель: LD-PD
Высокомощные лазерные диоды Фабри-Перо серии PL-HP-FP-1122 представляют собой источники когерентного излучения с центральной длиной волны 1122 нм, отлично подходящие для рамановских лазеров, зондирования и спектроскопии. Лазерные диоды упакованы в стандартный герметичный корпус 14-pin "бабочка" со встроенными TEC и PD.
Особенности:
- Оптическая выходная мощность до 300 мВт.
- Коннектор FC/APC.
- Корпус 14-pin «бабочка».
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Электрические/оптические характеристики
|
||||
| Центральная длина волны | 1121 | 1122 | 1123 | нм |

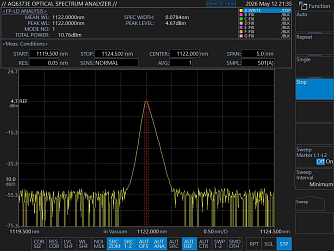

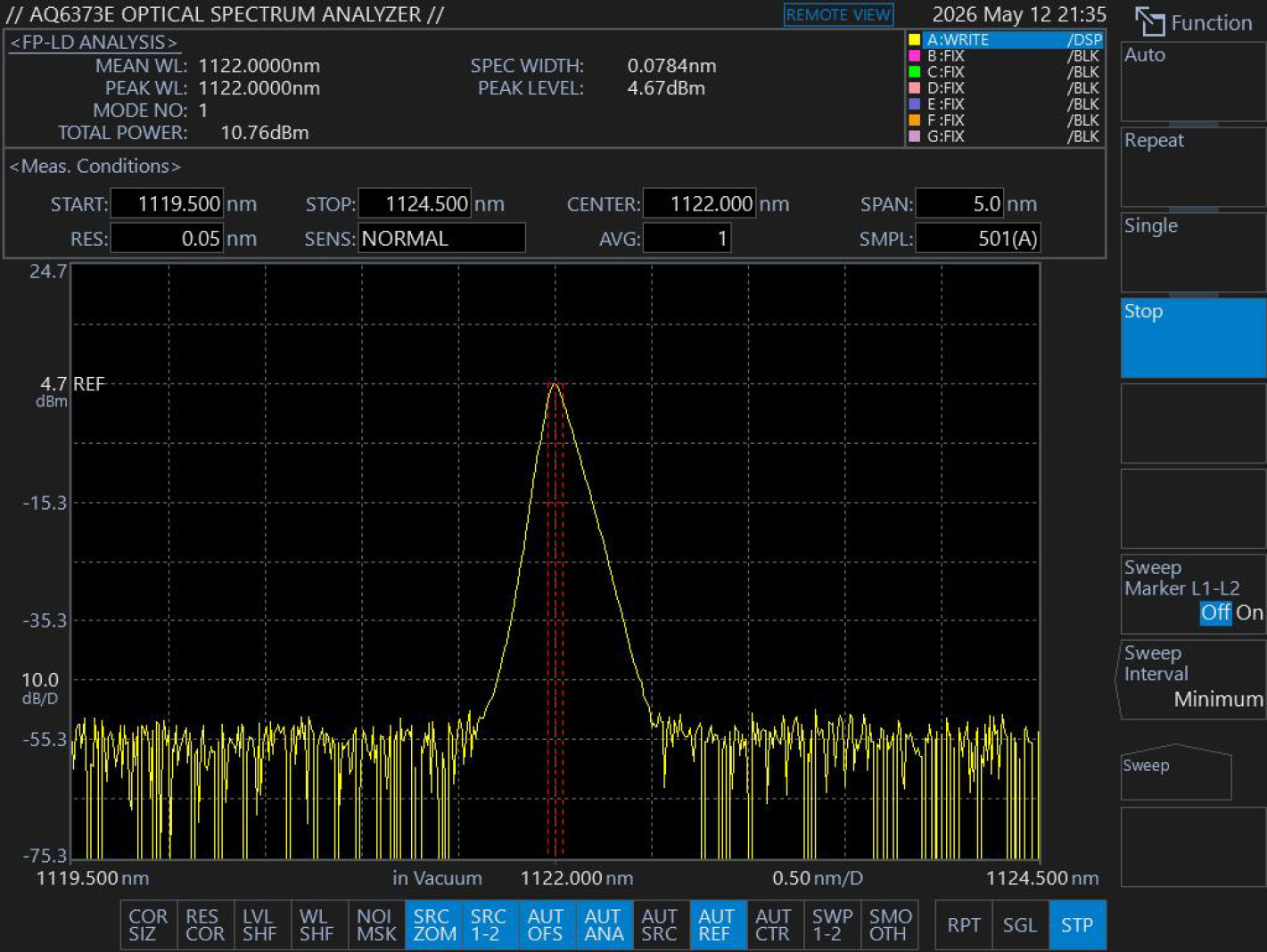

| Ширина спектра | 0,01 | 0,08 | 0,1 | нм |
| Пороговый ток | - | 45 | 100 | мА |
| Рабочий ток | - | 500 | 600 | мА |

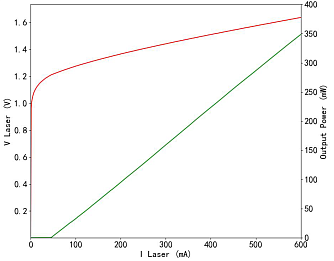

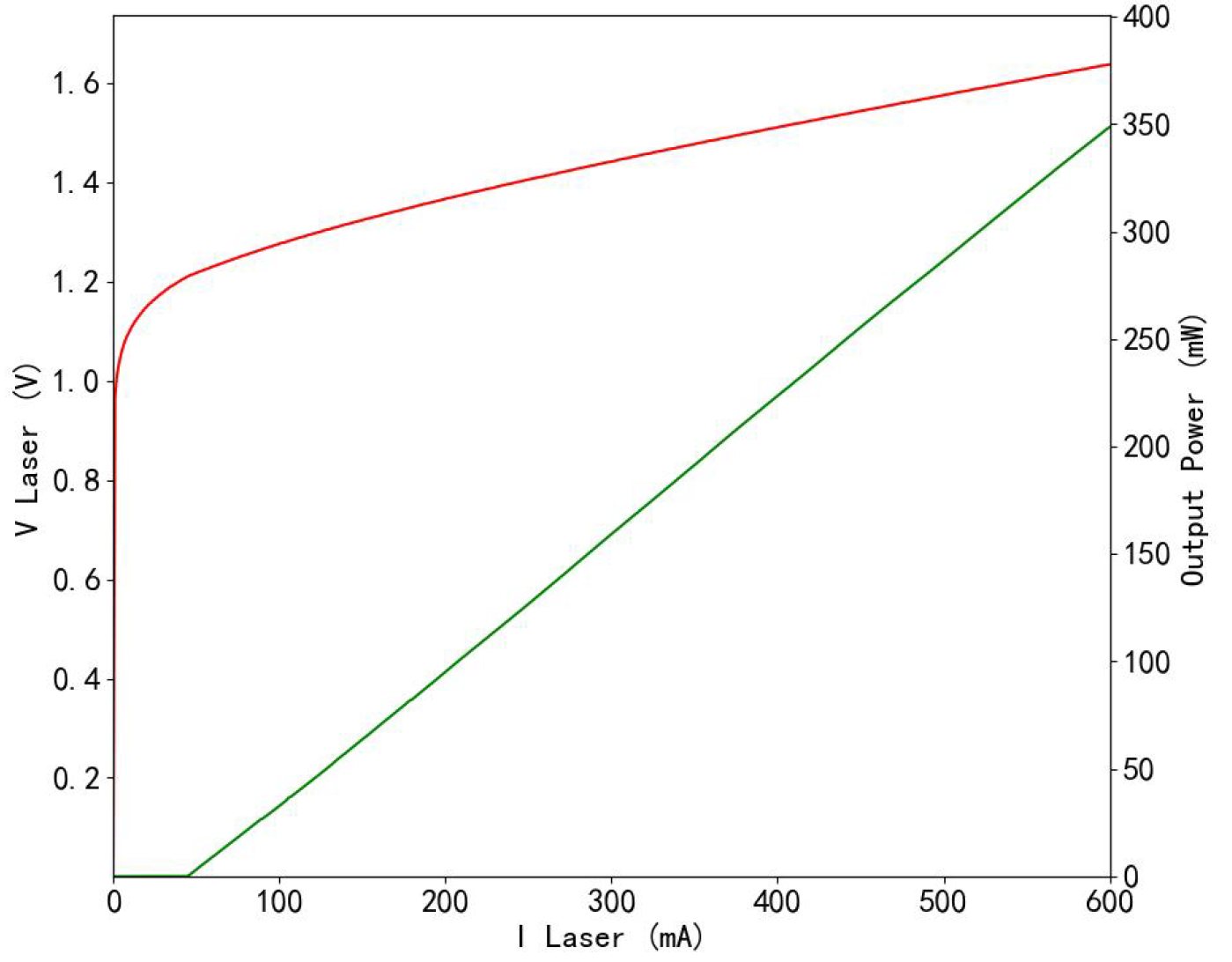

| Выходная оптическая мощность | - | 300 | 350 | мВт |
| Коэффициент перестройки температурой | - | - | 0,01 | нм/°C |
| Коэффициент слежения (0,1Pop < Pf < Pop) | 0,52 | - | 1,48 | - |
| Ошибка слежения | -48 | - | +48 |
|
| Темновой ток ФД (VRD=5В) | - | 300 | 500 | мкА |
| Токовая чувствительность фотодиода | 0,5 | - | 5 | мкА/мВт |
| Сопротивление терморезистора (Tset = 25°C) | 9,5 | - | 10,5 | кОм |
| Темновой ток ФД (VRD = 5 В) | - | - | 0,1 | мкА |
| Коэффициент подавления поляризации (PM волокно) | 17 | 20 | - | дБ |
| Тип волокна | SMF-28E / PM | - | ||
| Прямое напряжение | - | 1,8 | 2,6 | В |
| Сопротивление термистора | 9,5 | 10 | 10,5 | кОм |
| Температурный коэффициент термистора | - | -4,4 | - | %/°C |
| Тип коннектора |
FC/APC или отсутствует |
- | ||
Абсолютные предельные значения
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Температура корпуса
|
-5 | +25 | +70 |
°С |
|
Температура чипа
|
+10 |
+25 |
+40 |
°С |
|
Рабочий ток
|
0 | 1800 | 2000 | мА |
|
Прямое напряжение
|
0,8 | 1,2 | 1,8 | В |
|
Ток TEC
|
- | 1,2 | 1,4 | А |
|
Напряжение TEC
|
- | 8,0 | 8,75 | В |
|
Обратное напряжение (ЛД)
|
- | - | 1,8 | В |
|
Обратное напряжение (ФД)
|
- | - | 10 | В |
- Рамановские лазеры.
- Спектроскопия.
- Зондирование.
- Медицина.
