DG-HM02 - 980 нм лазерные диоды накачки
DG-HM02 - серия лазерных диодов накачки.
- Центральная длина волны 974 / 976 нм.
- Выходная мощность до 500 мВт.
- Встроенный TEC, термистор и ФД.
- Тип волокна SM/PM.
Производитель: DOGAIN
Одномодовые лазерные диоды накачки серии HM02 с длиной волны 980 нм оснащены чипами собственной разработки, которые проходят тщательный отбор для обеспечения высокой производительности и надежности. 10-контактный герметичный корпус типа "бабочка" обеспечивает стабильную выходную мощность свыше 500 мВт. Лазерные диоды HM02 включают термоэлектрический охладитель (TEC), прецизионный термистор NTC и фотодиод для мониторинга обратной оптической мощности. Надежность и герметичность этих устройств полностью соответствуют требованиям стандарта связи Telcordia GR-468-CORE.
Особенности:
- Максимальная выходная мощность 550 мВт без перегибов в зависимости мощности от тока (kink-free).

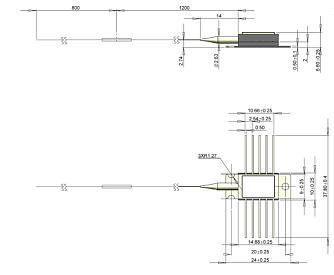

- Корпус 10-pin «бабочка».
- Диапазон рабочих температур от -20°C до +75°C.
- Высокоэффективный контроль температуры TEC (Ts=25°C).
- Стабилизация длины волны с помощью волоконной брэгговской решетки (FBG).
- Уникальная технология муфтового соединения.
- Возможность выбора одномодового волокна, волокна с сохранением поляризации, а также FC/PC разъемов.
- Надежность в соответствии стандартам Telcordia GR-468-CORE.
| Параметр | Условия тестирования | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|---|
|
Абсолютные предельные значения
|
|||||
|
Прямой ток ЛД (If)
|
2 | А | |||
|
Обратное напряжение ЛД (Vr)
|
2 | В | |||
|
Обратный ток ЛД (Ir)
|
10 | мкА | |||
|
Обратное напряжение ФД (VPD)
|
25 | В | |||
|
Прямой ток ФД (IPF)
|
10 | мА | |||
|
Электростатический разряд ЛД (V ESD LD)
|
C = 100 пФ, R = 1,5 кОм, HBM | 1000 | В | ||
|
Электростатический разряд ФД (V ESD PD)
|
C = 100 пФ, R = 1,5 кОм, HBM | 700 | В | ||
|
Рабочая температура корпуса (Top)
|
-20 | +75 | °C | ||
|
Рабочая температура FBG (TFBG)
|
-20 | +75 | °C | ||
|
Рабочая относительная влажность (RHOP)
|
Без конденсации | 5 | 95 | % | |
|
Относительная влажность при хранении (RHstg)
|
5 | 95 | % | ||
|
Температура хранения (Tstg)
|
2000 часов | -40 | +85 | °C | |
|
Время пайки свинца
|
300°C | 10 | с | ||
|
Осевое усилие на растяжение
|
3x10 с | 5 | Н | ||
|
Боковое усилие на растяжение
|
3x10 с | 2,5 | Н | ||
|
Радиус изгиба волокна
|
25 | мм | |||
|
Параметры длины волны
|
|||||
|
Центральная длина волны
|
HM02-74xx-xxx-xx | 973 | 974 | 975 | нм |
| HS02-76xx-xxx-xx | 975 | 976 | 977 | нм | |
|
Характеристики волокна HI 1060
|
|||||
|
Длина волны отсечки
|
920 | нм | |||
|
Максимальное затухание на 980 нм
|
2,1 | дБ/км | |||
|
Наружный диаметр оболочки
|
125±1 | мкм | |||
|
Наружный диаметр покрытия
|
245±10 | мкм | |||
|
Концентричность сердцевины и оболочки
|
≤0,5 | мкм | |||
|
Диаметр модового поля
|
5,9±0,3 | мкм | |||
|
Характеристики волокна PM 980
|
|||||
|
Рабочая длина волны
|
980 | нм | |||
|
Длина волны отсечки
|
870 – 950 | нм | |||
|
Максимальное затухание на 980 нм
|
2,5 | дБ/км | |||
|
Наружный диаметр оболочки
|
125±1 | мкм | |||
|
Наружный диаметр покрытия
|
245±15 | мкм | |||
|
Концентричность сердцевины и оболочки
|
≤0,5 | мкм | |||
|
Диаметр модового поля
|
6,6±0,5 | мкм | |||
|
Технические характеристики
|
|||||
|
Пороговый ток (Ith)
|
|
85 | мА | ||
|
Выходная оптическая мощность (Pf)
|
10 | 500 | мВт | ||
|
Максимальная выходная мощность kink-free (Pmax)
|
If = Imax | 550 | мВт | ||
|
Рабочий прямой ток (Iop)
|
Постоянный ток для поддержания выходной мощности Pop | 1000 | мА | ||
|
Прямое напряжение (Vf)
|
If = Iop | 1,9 | В | ||
|
Ширина спектра (ΔλRMS)
|
50 мВт < Pf < Pop | 0,5 | нм | ||
|
Центральная длина волны излучения (λm)
|
В диапазоне Pf | 974,0 | 975,0 | нм | |
| 975,0 | 977,0 | нм | |||
|
Стабильность длины волны (λstab)
|
В диапазоне Pop | 0,5 | нм | ||
|
Мощность накачки (Ppump)
|
Диапазон накачки = λc ± 1,5 нм, 30 мВт < Pf < Pop | 90 | % | ||
| Диапазон накачки = λc ± 1,5 нм, Pmin < Pf < 30 мВт | 80 | % | |||
|
Перестройка длины волны по температуре (Δλ/T)
|
If = Iop | 0,01 | нм/°C | ||
|
Стабильность оптической мощности (ΔPf)
|
DC 50 кГц, время 60 с, Pop = 20 мВт | 4 | % | ||
|
Отклик контрольного диода (Rm)
|
При Pop, VPD = -5 В | 1 | 10 | мкА/мВт | |
|
Темновой ток контрольного диода (Idark)
|
Напряжение обратного смещения 5 В во всем температурном диапазоне | 300 | нА | ||
|
Сопротивление термистора (Rth)
|
Tset = 25°C | 9,5 | 10,5 | кОм | |
|
Постоянная термистора (β)
|
3600 | 4200 | К | ||
|
Изменение сопротивления термистора (ΔRth)
|
Относительно начального значения | -5 | +5 | % | |
|
Ток TEC (ITEC)
|
-1 | 4,1 | А | ||
|
Напряжение TEC (BOL/EOL) (VTEC)
|
4,5 | В | |||
|
Коэффициент поляризационной экстинкции (PER)
|
13 | дБ | |||
- DWDM системы.
- Малошумящие эрбиевые усилители (EDFA).
- Источники накачки сверхбыстрых лазеров.
- Накачка ASE-источников.
- CATV.
DG-HM02 - 980 нм лазерные диоды накачки 809.05(Kб)
| Корпус | Длина волны | Рабочая температура | Оптическая мощность | Тип волокна |
|---|---|---|---|---|
| HM02: корпус 10-pin «бабочка» |
74: 974 нм 76: 976 нм |
25: 25°C 45: 45°C |
300: 300 мВт 400: 400 мВт 500: 500 мВт |
PM: PM SM: SM |
