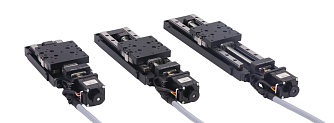

LA - высокоточные моторизированные трансляторы

Высокоточные трансляторы серии LA характеризуются широким диапазоном перемещения, высокими производительностью и скоростью перемещения.

Диапазон перемещения до 150 мм.
Разрешение 10 мкм.
Нагрузка до 4 кг.
Скорость 20 мм/с.
Размер столика 60 × 60 мм.

Производитель: EV

Узнать цену

Задать вопрос

Серия LA предназначена для промышленного применения с высокой повторяемостью. Основной материал корпуса - прочный алюминиевый сплав, обработанный черным анодным окислением, что обеспечивает возможность выдерживать большие нагрузки. Механизм оснащен шарико-винтовая парой и двухфазным шаговым двигателем, который обеспечивает высокое разрешение и точность позиционирования.

Особенности:

Высокое разрешение и точность позиционирования.
Высокая скорость перемещения.
Упрощенное техническое обслуживание благодаря трем встроенным датчикам (положительного предела, отрицательного предела и нулевого положения) и кабелю с высокой гибкостью.

Параметр	Значение			Ед.измерения
Модель	LA50-60	LA100-60	LA150-60
Механические характеристики
Размер столика	60×60			мм
Диапазон перемещения	50	100	150	мм
Механизм	шарико-винтовая пара ⌀8 × 2
Направляющие	линейные направляющие
Материал	черный анодированный алюминиевый сплав
Масса	0,73	0,85	1	кг
Характеристики точности
Разрешение (шаг/полушаг)	10/5			мкм
Разрешение 1/20 шага	0,5			мкм
Максимальная скорость*	20			мм/с
Точность репозиционирования	≤ ±2			мкм
Люфт	≤ 3			мкм
Статичный параллелизм	≤ 0,08
Динамическая прямолинейность	≤ 20			мкм
Динамический параллелизм	≤ 30			мкм
Специальные характеристики
Минимальное поступательное движение**	≤ 2			мкм
Точность репозиционирования при микрошаговом перемещении (мкм)	≤ ±1			мкм
Люфт при микрошаговом перемещении	≤ 0,5			мкм
Электрические характеристики
Тип двигателя; угол шага	двухфазный 28-шаговый; 1,8			°
Модель двигателя	Shinano, STP-28D1003-08
Ток	1,3			А
Крутящий момент	0,0785			Н⋅м
Модель шагового двигателя (опционально)	Moons, SR2
Тип интерфейса	DB9
Тип кабеля	Кабель с высокой гибкостью (Helukabel, Германия)
Длина кабеля	0,2			м
Датчики ограничения положения	2×GP1S09xHCPI (Sharp, Япония)
Датчики исходной точки	1×GP1S09xHCPI (Sharp, Япония)
Питание	DC 5 – 24 ± 10%			В
Управляющий выход	Выход NPN с открытым коллектором DC 5 –24 В 8 мА или менее, остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА)
Состояние выходных портов	Порт включен, когда датчик заблокирован
Нагрузка
Горизонтальное направление	4			кг
Перевернутое направление	2			кг
Вертикальное направление	2			кг
Максимальная скорость измеряется в режиме нулевой нагрузки при частоте вращения двигателя 600 об/мин. *≤2 мкм (при использовании контроллера TMC), ≤5 мкм при использовании других контроллеров.

Научные исследования.
Оптическая связь.
Лазерные системы.
Биомедицинские исследования.
Сканирование поверхностей.
Высокоточная фотоника.
Высокоточное позиционирование в производственных сферах.

LA - высокоточные моторизированные трансляторы 76654.76(Kб)

Артикул: LA XXX-XX (-ST528)

Код серии	Диапазон перемещения	Размер столика	Тип двигателя
LA	50: 50 мм 100: 100 мм 150: 150 мм	60: 60×60 мм	Не указывается (по умолчанию): двухфазный шаговый двигатель ST528: пятифазный 28-шаговый

Модель	Описание
LA50-60	Высокоточный моторизированный транслятор. Диапазон перемещения 50 мм. Разрешение 10 мкм. Нагрузка до 4 кг. Скорость до 20 мм/с. Размер столика от 60 × 60 мм.
LA100-60	Высокоточный моторизированный транслятор. Диапазон перемещения 100 мм. Разрешение 10 мкм. Нагрузка до 4 кг. Скорость до 20 мм/с. Размер столика от 60 × 60 мм.

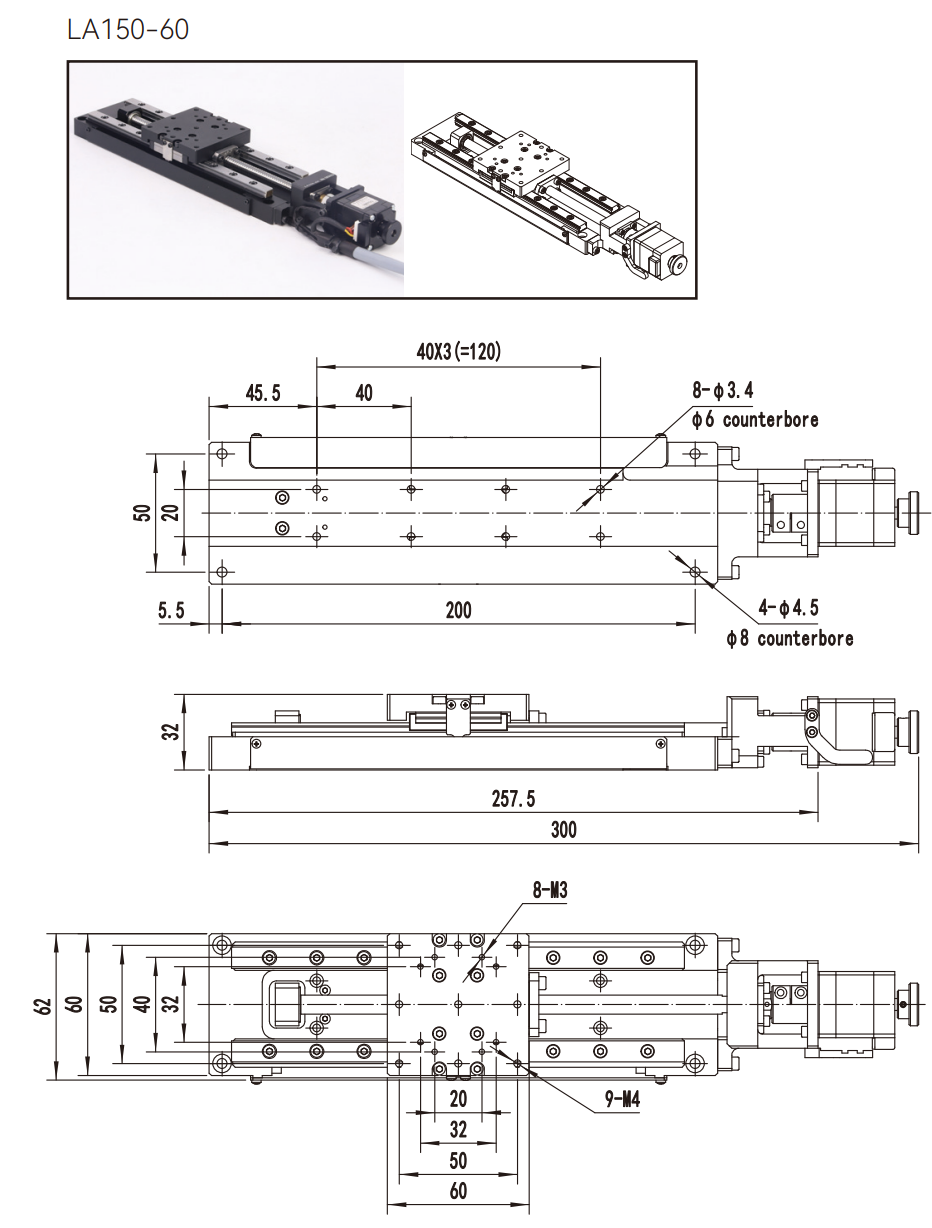

LA150-60	Высокоточный моторизированный транслятор. Диапазон перемещения 150 мм. Разрешение 10 мкм. Нагрузка до 4 кг. Скорость до 20 мм/с. Размер столика от 60 × 60 мм.
