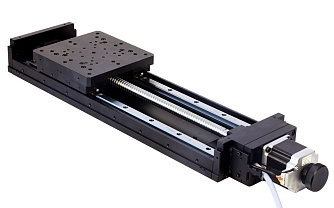

PA - моторизированные трансляторы
Высокоточные трансляторы серии PA характеризуются широким диапазоном перемещения, а также высокой точностью перемещения при большом значении грузоподъемности.
- Диапазон перемещения до 1000 мм.
- Разрешение 20 - 25 мкм.
- Нагрузка до 80 кг.
- Скорость до 50 мм/с.
- Размер столика от 120 × 120 мм до 200 × 200 мм.
Производитель: EV
Мотризированные трансляторы серии PA характеризуются широким диапазоном перемещений и предназначены для использования в условиях, требующих высокой нагрузки, высокой жесткости, а также использования многомерных перемещений. Транслятор можно дополнить пылезащитным кожухом из нержавеющей стали для защиты всех внутренних частей подвижки от частиц и пыли, что может гарантировать лучшую стабильность, долговечность и сохранение высокой точности перемещения в течение длительного времени. Трансляторы серии PA основаны на прецизионных шарико-винтовых парах, линейных направляющих и высокопроизводительных соединительных узлах. Серия PA прекрасно подойдет для задач, требующих высокую точность, при сложных условиях окружающей среды.
Особенности:
- Все части транслятора изготовлены из черного анодированного алюминиевого сплава и обработаны методом тонкой шлифовки, что обеспечивает высокую жесткость.
- В конструкции используются высокоточные линейные направляющие, благодаря чему трансляторы способны выдерживать высокую нагрузку и совершать перемещение с высокой точностью.
- Транслятор можно дополнить специальным пылезащитным кожухом из нержавеющей стали.
- В стандартной комплектации используются двухфазные шаговые двигатели, серводвигатели доступны по запросу.
| Параметр | Значение | Ед.измерения | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|

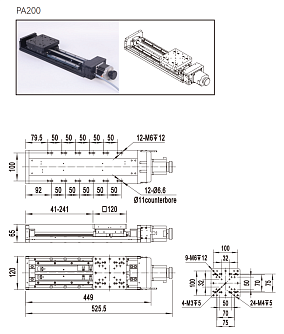

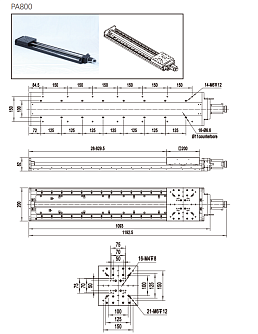

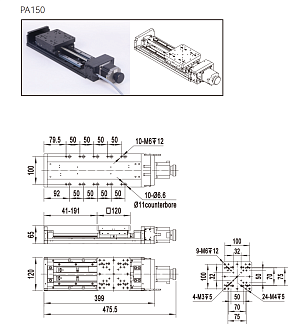

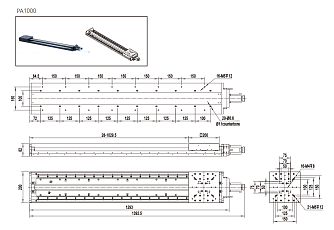

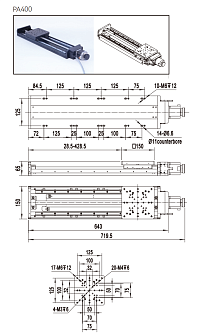

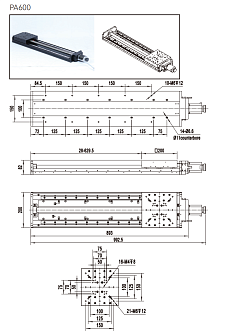

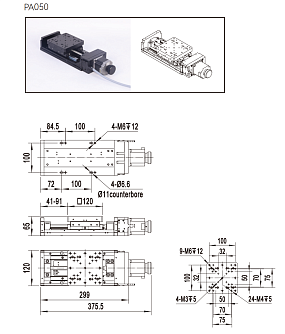

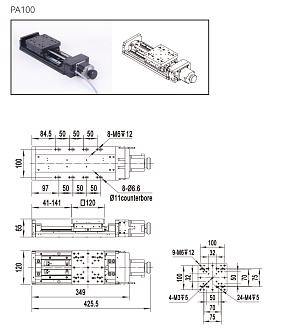

| Модель | PA050 | PA100 | PA150 | PA200 | PA300 | PA400 | PA600 | PA800 | PA1000 |
|
|
Механические характеристики
|
||||||||||
|
Размер столика
|
120×120 | 150×150 | 200X200 | мм | ||||||
|
Диапазон перемещения
|
50 | 100 | 150 | 200 | 300 | 400 | 600 | 800 | 1000 | мм |
|
Механизм
|
шарико-винтовая пара Ø12×4 | шарико-винтовая пара Ø16×5 | шарико-винтовая пара Ø25×5 | |||||||
|
Направляющие
|
линейные направляющие | |||||||||
|
Материал
|
черный анодированный алюминиевый сплав | |||||||||
|
Масса
|
5,8 | 6,2 | 6,6 | 7 | 8,9 | 9,9 | 21,5 | 25 | 28,4 | кг |
|
Муфта вала (внешний диаметр -
диаметр апертуры 1 - диаметр апертуры 2) |
30-6,35-8 | 32-8-12 | мм | |||||||
|
Характеристики точности
|
||||||||||
|
Разрешение с обратной связью
|
20 | 25 | мкм | |||||||
|
Разрешение без обратной связи (20 делений)
|
1 | 1,25 | мкм | |||||||
|
Максимальная скорость
|
40 | 50 | мм/с | |||||||
|
Точность позиционирования
в одном направлении |
≤30
|
-
|
мкм
|
|||||||
|
Точность репозиционирования
|
≤±3 | ≤±5 | мкм | |||||||
|
Статический зазор
|
≤3 | мкм | ||||||||
|
Люфт
|
≤5 | мкм | ||||||||
|
Статичный параллелизм
|
≤0,1 | ≤0,12 | ||||||||
|
Линейность движения
|
≤20 | ≤25 | ≤15 мкм/100 мм | мкм | ||||||
|
Параллельность движения
|
≤25 | ≤30 | ≤15 мкм/100 мм | мкм | ||||||
|
Отклонение от направления
|
≤50
|
-
|
"
|
|||||||
|
Отклонение от поперечной оси
|
≤55 | ≤60 | - | " | ||||||
|
Электрические характеристики
|
||||||||||
|
Тип двигателя и угол шага
|
двухфазный 57-шаговый двигатель, 1.8° | |||||||||
|
Модель двигателя
|
Shinano, SST-59D3206 | Shinano，SST-59D5301 | ||||||||
|
Рабочий ток
|
2,8 | 3 | А | |||||||
|
Крутящий момент
|
1,44 | 1,57 | Н⋅м | |||||||
|
Модель шагового двигателя (опционально)
|
Moons, SR4 | |||||||||
|
Тип интерфейса
|
2 × DB9 (pin) | |||||||||
|
Длина кабеля
|
0,2 | м | ||||||||
|
Датчики ограничения положения
|
2 × PM-L25 (SUNX, Japan) | |||||||||
|
Датчики исходной точки
|
11 × PM-L25 (SUNX, Japan) | |||||||||
|
Питание
|
DC 5 - 24 ± 10% | В | ||||||||
|
Энергопотребление
|
< 60 | |||||||||
|
Управляющий выход
|
Выход NPN с открытым коллектором постоянного тока 5 ~ 24 В, 8 мА или менее; Остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА) |
|||||||||
|
Состояние выходных портов
|
Датчик ограничения положения: выход включен, когда датчик заблокирован; Датчик исходной точки: выход выключен, когда датчик заблокирован |
|||||||||
|
Нагрузка
|
||||||||||
|
Горизонтальное направление
|
30 | 50 | 80 | кг | ||||||
|
Перевернутое направление
|
15 | 25 | 40 | кг | ||||||
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
PA - моторизированные трансляторы 75655.31(Kб)
Артикул: PA XXX-(ST242)(-C)(-SR)
| Код серии | Диапазон перемещения | Тип двигателя | Тип защиты | Положение датчиков |
|---|---|---|---|---|
|
PA |
050: 50 мм 100: 100 мм 150: 150 мм 200: 200 мм 300: 300 мм 400: 400 мм 600: 600 мм 800: 800 мм 400: 400 мм |
Не указывается (по умолчанию): двухфазный 57-шаговый двигатель ST242: двухфазный 42-шаговый ASP1: Panasonic 100 Вт AC серводвигатель ASY2: Yaskawa 200 Вт AC серводвигатель P1: монтажная пластина и муфта вала серводвигателя Panasonic мощностью 100 Вт AC Y2: Монтажная пластина и муфта вала серводвигателя Yaskawa мощностью 200 Вт AC |
Не указывается (по умолчанию): нет защиты C: с защитой |
Не указывается (по умолчанию): внутри
|
