TSAxx-C - моторизированный транслятор
Трансляторы серии TSAxx-C отличаются компактным дизайном, высокой точностью и производительностью.
- Диапазон перемещения до 50 мм.
- Разрешение 5 мкм.
- Нагрузка до 10 кг.
- Скорость до 10 мм/с.
- Размер столика 90 × 90 или 90 × 110 мм.
Производитель: EV
Моторизированные линейные трансляторы серии TSAxx-C основаны на шарико-винтовой паре, направляющих с поперечными роликами и высококачественой муфте. Конфигурация гарантирует высокие качество и производительность. Пара механических концевых переключателей положения и датчик исходной точки являются необходимыми составляющими для обеспечения правильной работы трансляторов. Трансляторы также могут легко управляться вручную. Столик оснащен стандартными крепежными отверстиями для простоты монтажа оптомеханических компонентов. Характеристика самоблокировки шарико-винтовой пары дает преимущества при использовании трансляторов для перемещений по оси Z.
Особенности:
- Высокая производительность.
- Высокая грузоподъемность.
- Компактный дизайн.
- Механические концевые переключатели положения и датчик исходной точки обеспечивают безопасность эксплуатации и простоту обслуживания.

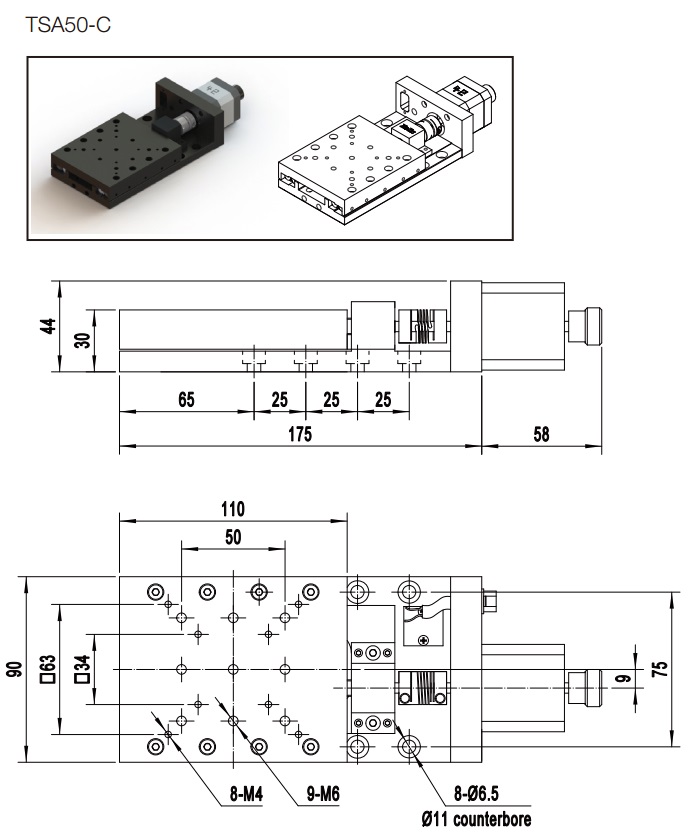

Параметр | Значение | Ед.измерения | |
---|---|---|---|
Модель | TSA30-C | TSA50-C | |
Механические характеристики | |||
Диапазон перемещения
|
30 | 50 | мм |
Размер столика
|
90 × 90 | 90 × 110 | мм |
Механизм
|
шарико-винтовая пара ⌀8 х 1 |
||
Направляющие
|
с поперечными роликами | ||
Материал
|
черный анодированный алюминиевый сплав | ||
Масса
|
1,3 | 1,4 | кг |
Характеристики точности
|
|||
Разрешение (шаг/полушаг)
|
5/2,5 | мкм | |
Разрешение 1/8 шага
|
0,625 | мкм | |
Максимальная скорость
|
10 | мм/с | |
Точность репозиционирования
|
≤ ±5 | мкм | |
Люфт
|
≤ 7 | мкм | |
Электрические характеристики
|
|||
Тип двигателя, угол шага
|
двухфазный 42-шаговый, 1,8 | ° | |
Рабочий ток
|
1,7 | А | |
Крутящий момент
|
0,42 | Н⋅м | |
Датчики ограничения положения
|
2 × KX-EE-SX672 | ||
Датчики исходной точки
|
1 × PI-ITR8104 | ||
Нагрузка
|
|||
Горизонтальная нагрузка
|
10 | кг | |
Вертикальная нагрузка
|
5 | кг | |
Перевернутая нагрузка
|
3 | кг |
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
