PSAG - моторизированные гониометры
Моторизованные гониометры серии PSAG отличаются высокой прочностью, грузоподъемностью и длительным сроком службы.
- Угол наклона до ±15°.
- Разрешение 7,45" - 20,25".
- Скорость до 11,25 °/с.
- Нагрузка до 30 кг.
- Размер столика от 120 × 130 или 250 × 340 мм.
Производитель: EV
Моторизованные гониометры серии PSAG изготовлен из черного анодированного алюминиевого сплава, обеспечивающего хорошую износостойкость и превосходный внешний вид. Дуговые V-образные шариковые направляющие являются основной составляющей и обеспечивают высокую прочность и грузоподъемность, а также более длительный срок службы.
Особенности:
- В приводном механизме используется червячная передача, обработанная методом тонкой шлифовки, что обеспечивает более высокую точность позиционирования.
- Высокая грузоподъемность за счет использования дугообразной V-образной шариковой направляющей.
- Надежные двухфазные шаговые двигатели с функцией самоблокировки.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Модель
|

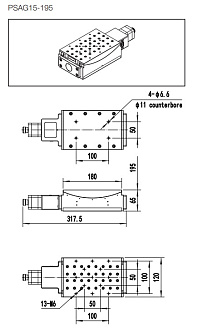

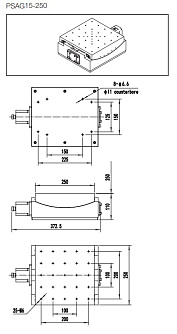

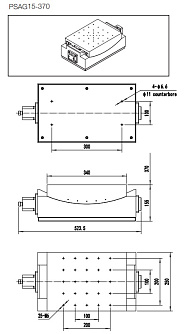

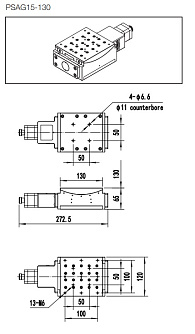

PSAG15-130 | PSAG15-195 | PSAG15-250 | PSAG15-370 | |
|
Размер столика
|
120×130 | 120×180 | 250×250 | 250×340 | мм |
|
Угол наклона
|
±15 | градусов | |||
|
Высота
|
65±0,1 | 65±0,1 | 110±0,1 | 155±0,1 | мм |
|
Передаточное соотношение
|
320:1 | 450:1 | 610:1 | 870:1 | |
|
Направляющие
|
дуговые V-образные шариковые направляющие | ||||
|
Материал червячной пары
|
латунь | ||||
|
Материал червячного винта
|
закаленная нержавеющая сталь | ||||
|
Материал позиционера
|
черный анодированный алюминиевый сплав | ||||
|
Масса
|
3,5 | 4,3 | 14,8 | 30 | кг |
|
Муфта вала (внешний диаметр -
диаметр апертуры 1 - диаметр апертуры 2) |
20-5-8 | 30-6,35-10 | мм | ||
|
Характеристики точности
|
|||||
|
Разрешение
|
20,25 | 14,4 | 10,62 | 7,45 | " |
|
Разрешение (8 делений)
|
≈ 2,5 | ≈ 1,8 | ≈ 1,32 | ≈ 0,93 | " |
|
Максимальная скорость*
|
11,25 | 8 | ≈ 5,9 | ≈ 4,1 | °/с |
|
Электрические характеристики
|
|||||
|
Тип двигателя, угол шага
|
двухфазный 42-шаговый, 1.8 | двухфазный 57-шаговый, 1.8 | ° | ||
|
Модель двигателя
|
42M-1.8D | 57BYG250CII | |||
|
Рабочий ток
|
1,7 | 2,4 | А | ||
|
Крутящий момент
|
0,42 | 1,72 | Н*м | ||
|
Модель шагового двигателя (опционально)
|
Moons, SR2 | Moons, SR4 | |||
|
Тип интерфейса
|
DB9 (pin) | ||||
|
Датчики ограничения положения
|
2 × KX-EE-SX672 | 2 × KX-SS-5GL2 | |||
|
Датчики исходной точки
|
1 × PIITR8104 | - | |||
|
Питание
|
DC 5 - 24 ±10% | В | |||
|
Энергопотребление
|
< 60 | Вт | |||
|
Управляющий выход |
Датчики ограничения положения (встроенные): "сухой" выходной контакт Датчик исходной точки: выход с открытым NPN контроллером (DC 5 - 24 В 8мА или меньше). Остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА) |
Датчики ограничения положения (встроенные): "сухой" выходной контакт |
|||
|
Состояние выходных портов
|
Датчики ограничения положения (встроенные): выход включен при срабатывании датчика; Датчик исходной точки: выход выключен при блокировке датчика |
Датчики ограничения положения (встроенные): выход включен при срабатывании датчика |
|||
|
Нагрузка
|
|||||
|
Горизонтальное направление
|
20 | 30 | кг | ||
|
*Максимальная скорость измеряется в условиях нулевой нагрузки при частоте вращения двигателя 600 об/мин. |
|||||
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
PSAG - моторизированные гониометры 755.83(Kб)
| Код серии | Угол наклона | Высота центра столика |
|---|---|---|
| PSAG | 15: ±15° |
130: 130 мм 195: 195 мм 250: 250 мм 370: 370 мм |
