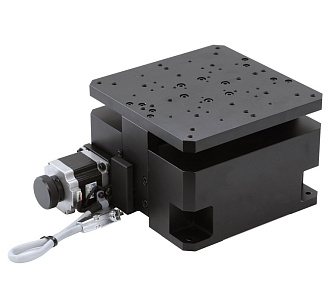

CZF - высокоточные моторизированные вертикальные трансляторы
- Диапазон перемещения до 40 мм.
- Разрешение 0,3 - 5 мкм.
- Нагрузка до 30 кг.
- Скорость до 5 мм/с.
- Размер столика от 60 × 60 мм до 200 × 200 мм.
Серия CZF представляет собой высокоточные моторизированные вертикальные трансляторы, специально разработанные для задач, требующих высокую точность и высокую производительность. Трансляторы изготовлены из черного анодированного алюминиевого сплава. Перемещение осуществляется с помощью направляющих с перекрестными роликами, которые обеспечивают высокую точность перемещения даже при высоких нагрузках, а также долгий срок службы. Для обработки поверхности направляющих используется метод тонкой шлифовки, что также способствует повышению точности позиционирования. Также в трансляторах используются шарико-винтовые пары и двухфазные шаговые двигатели (производства Японии). Серия CZF идеально подходит для интеграции в системы, которые имеют строгие требования к организации пространства, к размерам и весу, а также для задач, требующих короткие перемещения с более высокой частотой повторения.
Особенности:
- Шарико-винтовая пара совместно с шаговыми двигателями обеспечивают высокое разрешение и точность позиционирования.
- Высокая надежность, грузоподъемность и долговечность обеспечивается линейными направляющими или направляющими с перекрестными роликами.
- Использование метода тонкой шлифовки для обработки поверхностей обеспечивают высокую точность перемещения.
- Три датчика (два для ограничения положения и один для исходной точки) работают с использованием высокогибкого кабеля. Модульные кабельные блоки упрощают техническое обслуживание.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|

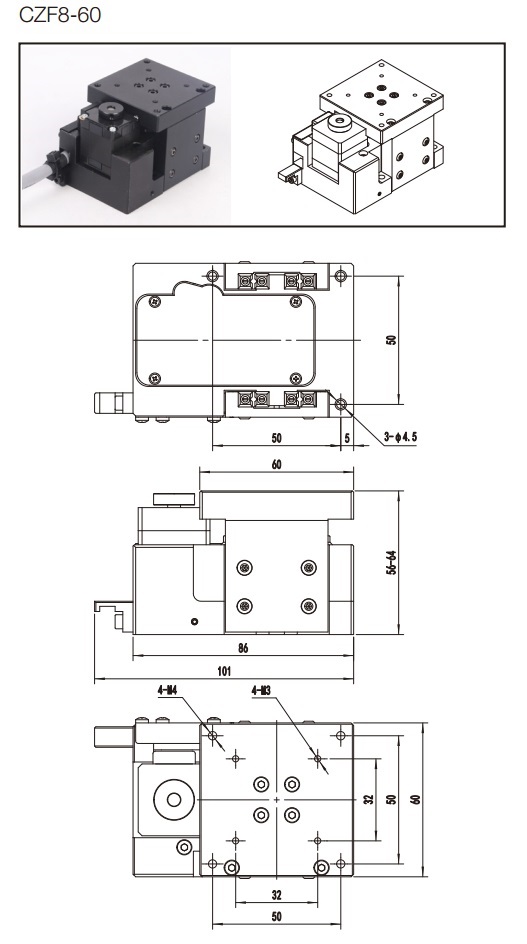

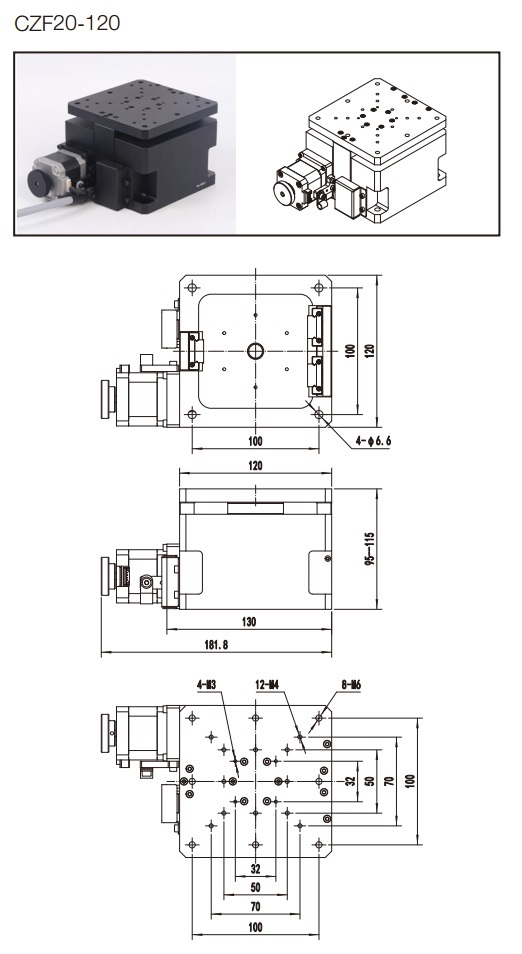

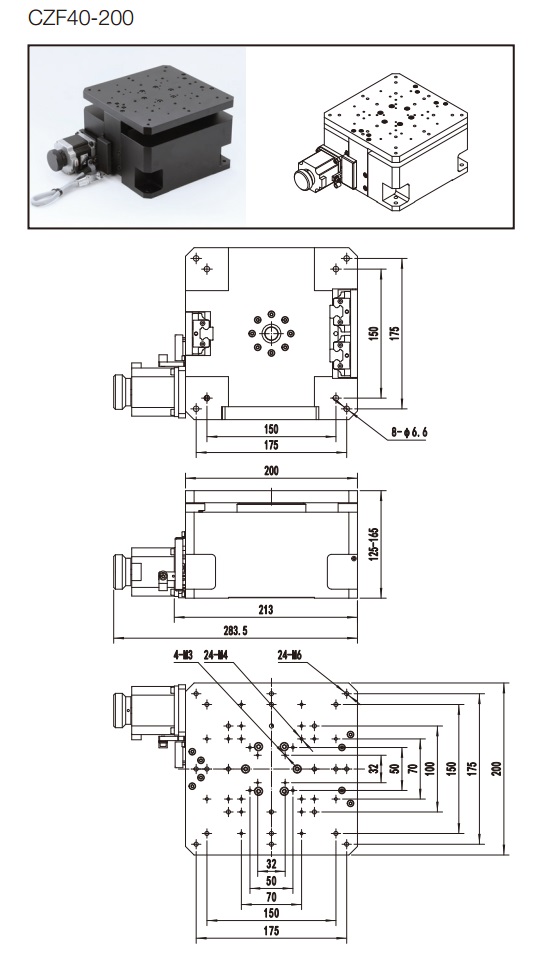

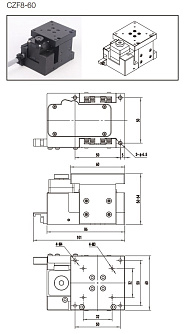

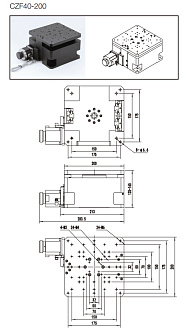

| Модель | CZF8-60 | CZF20-120 | CZF40-200 | |
|
Механические характеристики
|
||||
|
Диапазон перемещения
|
8 | 20 | 40 | мм |
|
Размер столика
|
60×60 | 120×120 | 200×200 | мм |
|
Механизм
|
шарико-винтовая пара 6 × 1 мм | шарико-винтовая пара 12 × 5 мм | шарико-винтовая пара 16 × 10 мм | |
|
Передаточный механизм
|
Ременная передача |
Червячная передача |
||
|
Передаточное отношение
|
1:1 | 80:1 | 120:1 | |
|
Перемещение при одном вращении двигателя
|
1 | 0,0625 | ≈0,083 | мм |
|
Материал червячного привода
|
- | оловянная бронза | ||
|
Износостойкий материал из оловянной бронзы и технология изготовления червяка |
- | Сталь, высокочастотная закалка | ||
|
Направляющие
|
перекрестно-роликовые | линейные | ||
|
Материал транслятора
|
черный анодированный алюминиевый сплав | |||
|
Муфта вала
|
- | 19-5-5 | 30-6,35-6,35 | |
|
Масса
|
1 | 4,2 | 12,5 | кг |
|
Характеристики точности
|
||||
|
Разрешение (шаг/полушаг)
|
5/2,5 | ≈ 0,31/0,155 | ≈ 0,42/0,21 | мкм |
|
Разрешение 1/8 шага
|
0,625 | ≈ 0,039 | ≈ 0,052 | мкм |
|
Максимальная скорость
|
5 | 0,625 | 0,833 | мм/с |
|
Точность репозиционирования
|
≤ ±3 | ≤ ±2 | мкм | |
|
Люфт
|
/ | ≤ 15 | ≤ 15 | мкм |
|
Статичный параллелизм
|
≤ 0,1 | ≤ 0,1 | ≤0,12 | мм |
|
Электрические характеристики
|
||||
|
Тип двигателя, угол шага
|
двухфазный 28-шаговый двигатель, 1.8 | двухфазный 42-шаговый двигатель, 1.8 | двухфазный 57-шаговый двигатель, 1.8 | ° |
|
Модель двигателя
|
Shinano, STP-28D1003-1504 | Shinano, SST43D2126-10 | Shinano, SST-59D3206 | |
|
Рабочий ток
|
1,5 | 1,7 | 2,8 | А |
|
Крутящий момент
|
0,0785 | 0,456 | 1,44 | Н⋅м |
|
Модель шагового двигателя
|
Moons, SR2 | Moons, SR4 | ||
|
Тип интерфейса
|
DB9 (pin) | |||
|
Тип кабеля
|
Высокогибкий кабель (Helukabel, Германия) | |||
|
Длина кабеля |
0,2 | м | ||
|
Датчики ограничения положения
|
2×GP1S09xHCPI (Sharp, Япония) | |||
|
Датчики исходной точки
|
1×GP1S09xHCPI (Sharp, Япония) | |||
|
Питание
|
DC 5 - 24 ±10% | В | ||
|
Энергопотребление
|
< 60 | Вт | ||
|
Управляющий выход
|
Выход NPN с открытым коллектором постоянного тока 5 - 24 В, 8 мА или менее Остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА) |
|||
|
Состояние выходных портов
|
Выходной порт ВКЛЮЧАЕТСЯ, когда датчик заблокирован |
|||
|
Нагрузка
|
||||
|
Горизонтальное направление
|
4 | 20 | 30 | кг |
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
Артикул: CZF XX-XXX (-ST528)
| Код серии | Диапазон перемещения | Размер столика | Тип двигателя |
|---|---|---|---|
| CZF |
8: 8 мм 20: 20 мм 40: 40 мм |
60: 60×60 мм 120: 120×120 мм 300: 300×300 мм |
Не указывается (по умолчанию): двухфазный шаговый двигатель ST528: пятифазный 28-шаговый |
