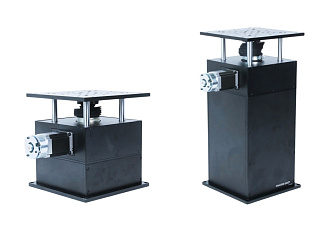

PSAV - моторизированные вертикальные трансляторы с большим диапазоном перемещений
Моторизированные вертикальные трансляторы серии PSAV отличаются высокой грузоподъемностью и большим диапазоном перемещения до 400 мм.
- Диапазон перемещения до 400 мм.
- Разрешение 6,25 мкм.
- Нагрузка до 200 кг.
- Скорость до 12,5 мм/с.
- Размер столика 240 × 240 мм.
Производитель: EV
В моторизованных вертикальных трансляторах серии PSAV используются шарико-винтовые редукторы, обеспечивающие сверхвысокую грузоподъемность. Люфт редуктора с шарико-винтовой передачей намного меньше, чем у трапециевидного редуктора, что обеспечивает более высокую точность позиционирования. Плавный ход гарантируется за счет использования алюминиевого сплава и четырех линейных направляющих. Трансляторы этой серии предлагают более широкий диапазон перемещения от 50 до 400 мм, что может помочь найти решение для различных задач. Позиционеры подходят для применений, требующих более высокую грузоподъемность и большой диапазон перемещения, например, в оптических экспериментах, точном позиционировании и точной обработке.
Особенности:
- Увеличенный диапазон перемещения и более высокая грузоподъемность гарантируются за счет использования шарико-винтовых редукторов.
- Направляющий механизм состоит из четырех линейных направляющих, которые обеспечивают высокую точность перемещения и плавность хода.
- Диапазон перемещений до 400 мм.
- Надежные стандартные двухфазные 57-шаговые двигатели отличаются высоким крутящим моментом и высокой грузоподъемностью.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|
PSAV50-240ZF | PSAV100-240ZF | PSAV200-240ZF | PSAV300-240ZF | PSAV400-240ZF | |
|
Механические характеристики
|
||||||
|
Диапазон перемещения
|
50 | 100 | 200 | 300 | 400 | мм |
|
Размер столика
|
240×240 | мм | ||||
|
Механизм
|
Ø40х5 шарико-винтовой редуктор; коэффициент редукции 4:1 | |||||
|
Направляющие
|
4 линейные направляющие | |||||
|
Материал транслятора
|
черный анодированный алюминиевый сплав | |||||
|
Масса
|
14 | 16 | 20 | 24 | 28 | кг |
|
Характеристики точности
|
|
|||||
|
Разрешение (шаг/полушаг)
|
6,25 / 3,125 |
мкм | ||||
|
Разрешение 1/8 шага
|
0,781 | мкм | ||||
| Максимальная скорость | 12,5 | мм/с | ||||
|
Электрические характеристики
|
||||||
|
Тип двигателя, угол шага
|
двухфазный 57-шаговый двигатель, 1.8 | ° | ||||
|
Модель двигателя
|
MS-57BYG250CSC | |||||
|
Рабочий ток
|
2,4 | А | ||||
|
Крутящий момент
|
1900 | мН*м | ||||
|
Модель шагового двигателя (опционально)
|
Moons, SR4 | |||||
|
Тип интерфейса
|
DB9(pin) | |||||
|
Датчики ограничения положения
|
2×KX-SS-5GL2 | |||||
|
Питание
|
DC 5 - 24 ±10% | В | ||||
|
Управляющий выход
|
Сухой контакт | |||||
|
Состояние выходных портов
|
Порт ВКЛЮЧАЕТСЯ при срабатывании датчика |
|||||
|
Нагрузка
|
||||||
|
Горизонтальное направление
|
200 | 180 | 150 | 120 | 100 | кг |
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
Артикул: PSAV XXX-240 ZF
| Код серии | Диапазон перемещения | Размер столика | Привод |
|---|---|---|---|
| PSAV |
50: 50 мм 100: 100 мм 200: 200 мм 300: 300 мм 400: 400 мм |
240: 240×240 мм | ZF: вертикальный привод |
