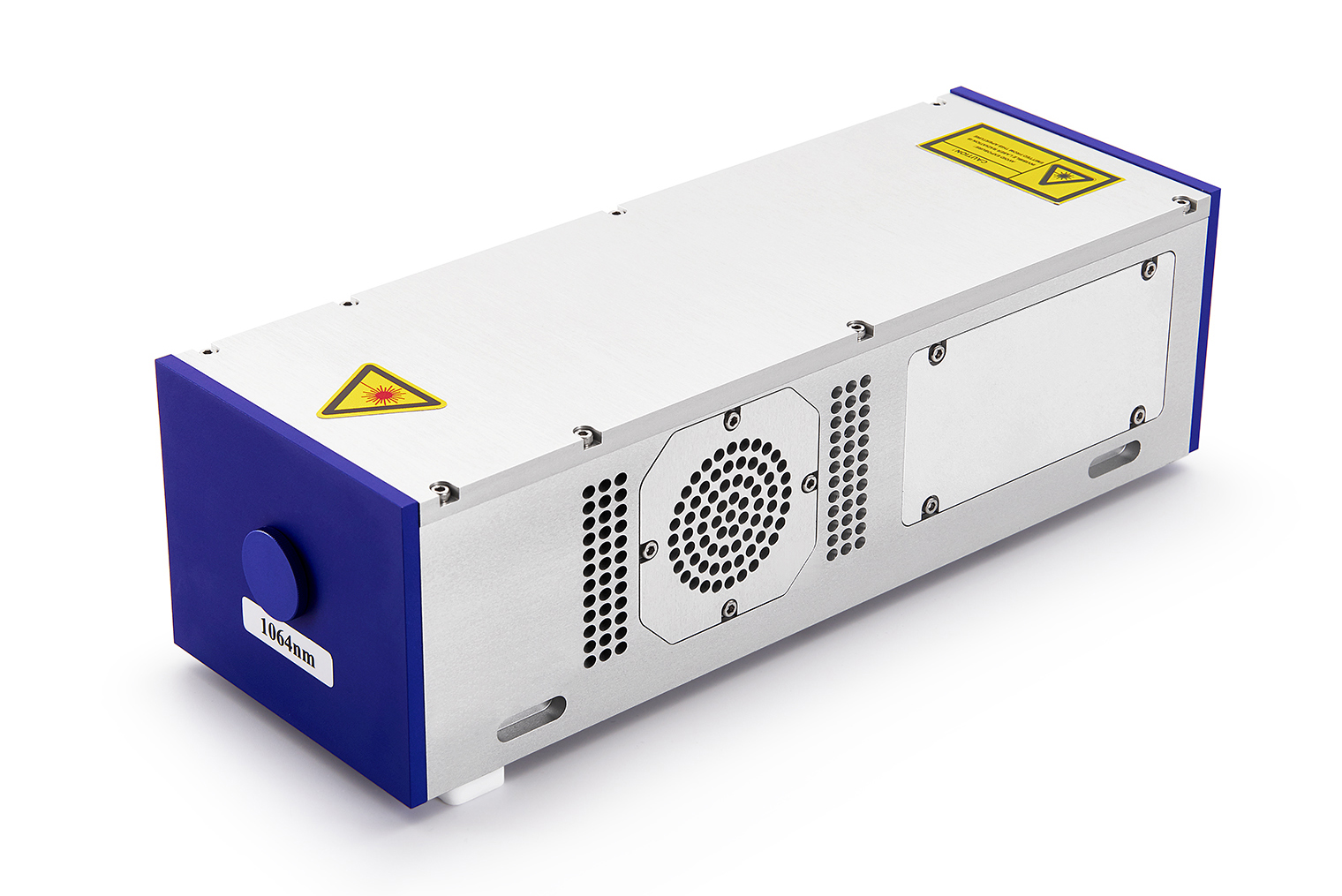

T-D 80 - сверхкомпактные Nd:YAG-лазеры с диодной накачкой на 80 мДж, 266-1064 нм

Практичные и компактные лазеры с диодной накачкой серии T-D 80 используются для генерации наносекундных импульсов с энергией 80 мДж с частотой повторения до 20 Гц.
  • Простота технического обслуживания.
  • Герметичный корпус, для жестких условий эксплуатации.
  • Компактный размер для простоты интеграции.
  • Для работы требуется только 24 В постоянного тока.
  • Высокая надежность и стабильность излучения.
  • Лазер 1064 нм может быть оснащен встроенным блоком генерации 2-й, 3-й или 4-й гармоник.

Лазеры серии T-D были разработаны для промышленных применений. Диодная накачка устраняет необходимость в сервисных вмешательствах, связанных с заменой ламп накачки. Лазеры серии T-D не требует сервиса после установки. Лазеры этой серии отлично подходят для производственных задач, требующих легкие и практичные источники.

Система T-D представляет собой один блок, сочетающий лазерную головку и управляющую электронику. Данный блок требует только питания 24 В постоянного тока. Благодаря компактному размеру и наличию командного протокола блок может быть легко интегрирован в различные контрольно-измерительные установки.

Лазер T-D оптимизирован для использовании в лазерно-искровой эмиссионной спектрометрии (LIBS), высокая энергия импульсов в сочетании с малым отклонением пучка позволяют обеспечить стабильное фокусирование, необходимое для генерации плазмы на любых непрозрачных образцах. Активная модуляция добротности обеспечивает возможность полной синхронизации со спектрометром и высокую энергетическую стабильность импульсов.

Опции:
  • Блок управления лазером.
  • Блок воздушного охлаждения.
  • Профиль пучка многомодовый или GRM.
  • Блок генерации второй, третьей, четвертой гармоник.

Параметр Значения Ед. измерения
Модель
T-D 80

Режим работы
импульсный
Рабочая длина волны
1064; 532; 355; 266 нм
Энергия импульса
> 80 для 1064 нм;
> 40 для 532 нм;
> 20 для 355 нм;
> 10 для 266 нм
мДж
Частота повторения импульсов
10 - 20 Гц
Длительность импульса
8 - 10 нс
Диаметр пучка
~ 5
мм
Расходимость пучка
< 3,0 мрад
Поляризация
линейная
Стабильность энергии (RMS)
< 0,7 (1064 нм);
< 1,2 (532 нм);
< 1,7 (355 нм);
< 2,8 (266 нм)
%
Дрейф мощности за 8 часов (при комнатной температуре, δT<3℃)
< 3 (1064 нм);
< 5 (532 нм);
< 8 (355 нм);
< 10 (266 нм)
%
Потребляемое напряжение
24 ± 10% DC или 220 ± 5% AC (50-60 Гц)
В
Охлаждение
воздушное, кондуктивное, жидкостное (опционально)
Рабочая температура
от +10 до +30 °C
Потребление мощности
< 200 Вт
Временной джиттер
< 0,5
нс
Стабильность наведения пучка
< 20
мкрад

  • LIDAR - лидарные системы.
  • LIBS - лазерно-искровая эмиссионная спектрометрия (ЛИЭС).
  • Контрольно-измерительное оборудование.
  • LIF - лазерно-индуцированная флуоресценция (ЛИФ).
  • Удаленное зондирование.
  • Масс-спектрометрия.
  • Лазерная абляция.
  • Биотехнологии.


Данное оборудование производится под заказ с необходимыми опциями. Доступные опции представлены во вкладке "Описание". Обратитесь к специалистам компании "Специальные системы. Фотоника" для подбора оптимального решения под Вашу задачу.
Модель Описание
T-D 80 1064 nm GRM Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 80 мДж (1064 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор GRM.
T-D 80 1064 nm Multimode Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 80 мДж (1064 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор многомодовый.
T-D 80 532 nm GRM Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 40 мДж (532 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор GRM.
T-D 80 532 nm Multimode Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 40 мДж (532 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор многомодовый.
T-D 80 355 nm GRM Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 20 мДж (355 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор GRM.
T-D 80 355 nm Multimode Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 20 мДж (355 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор многомодовый.
T-D 80 266 nm GRM Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 10 мДж (266 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор GRM.
T-D 80 266 nm Multimode Сверхкомпактный твердотельный лазер с диодной накачкой. Энергия 10 мДж (266 нм). Частота повторения 10-20 Гц. Длительность импульса 8-10 нс. Резонатор многомодовый.
